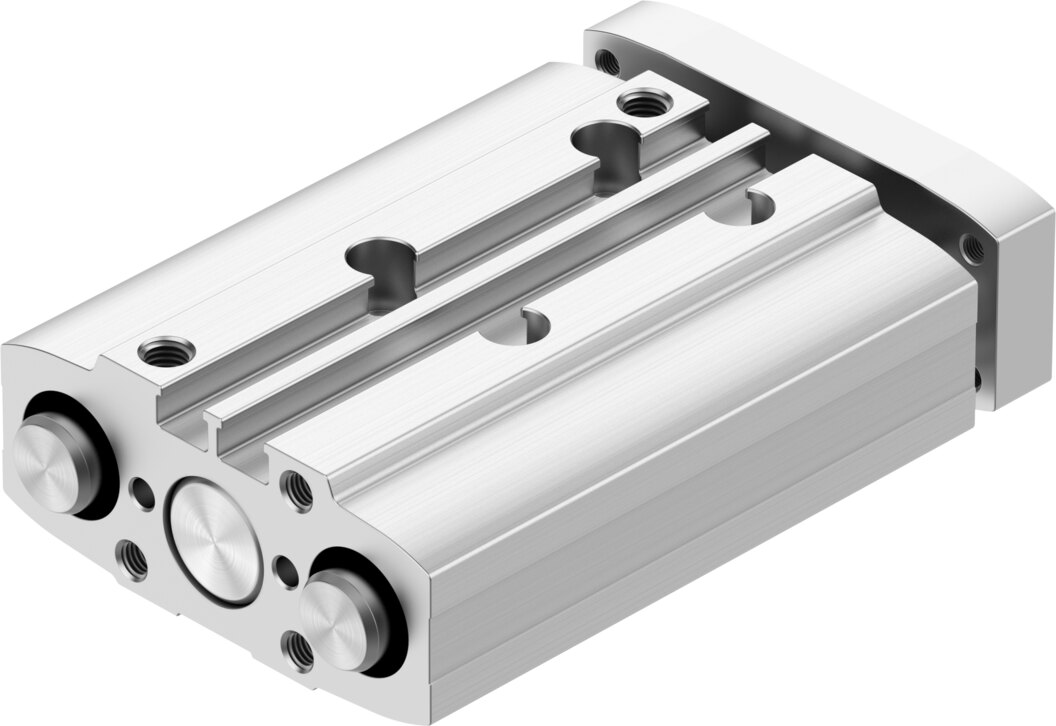

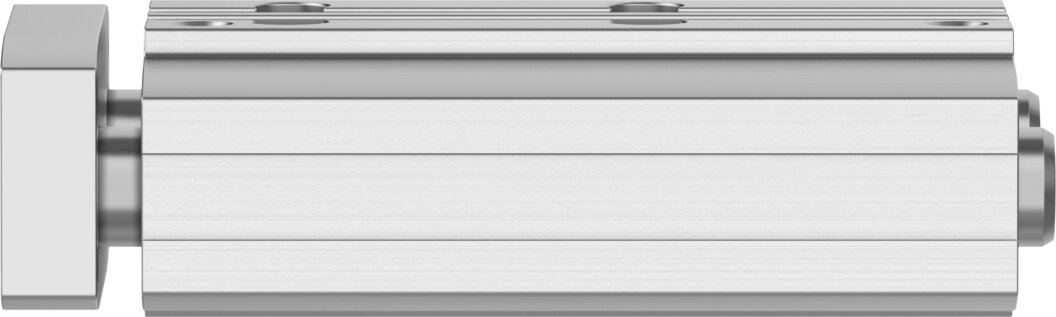

Führungszylinder mit Gleitführung Ø 12 mm Hub 80 mm DGRC-GF-12-80-PA - Festo 8218188
Mit 80 mm Hub und Kolben-Ø 12 mm übernimmt der Führungszylinder DGRC-GF-12-80-PA Hub- und Schiebeaufgaben, geführt von einer Gleitführung. Theoretische Kraft bei 6 bar: 68 N vor, 51 N zurück. Querkräfte bis 187 N und Momente Mx bis 3,55 Nm nimmt die Führung direkt auf.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Kolben-Ø 12 mm, 80 mm Hub und 68 N Vorschubkraft bei 6 bar: der Führungszylinder DGRC-GF-12-80-PA bringt Antrieb und Führung als einbaufertige Einheit.
Vorteile
- Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 187 N
- Kraft: 68 N Vorlauf und 51 N Rücklauf bei 6 bar (theoretisch)
- Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
- Momente: Mx bis 3,55 Nm, My/Mz bis 3,32 Nm
- LABS-Konformität: LABS-konform nach VDMA24364-B1/B2-L
- Geschwindigkeit: bis 0,8 m/s
Einsatz
Der DGRC-GF-12-80-PA eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Der DGRC-GF-12-80-PA arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -10 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 80 mm Hub: reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
Technische Daten
| Typ | DGRC-GF-12-80-PA |
|---|---|
| Festo-Nummer | 8218188 |
| Lastschwerpunktabstand zur Jochplatte xs | 50 mm |
| Hub | 80 mm |
| Kolben-Ø | 12 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Verdrehsicherung/Führung | Führungsstange mit Joch |
| Betriebsdruck | 2 bis 10 bar |
| Maximale Geschwindigkeit | 0,8 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung Li-Ionen-Batterieproduktion | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Umgebungstemperatur | -10 bis 60 °C |
| Aufprallenergie in den Endlagen | 0,07 J |
| Maximale Kraft Fy | 187 N |
| Maximale Kraft Fy statisch | 187 N |
| Maximale Kraft Fz | 187 N |
| Maximale Kraft Fz statisch | 187 N |
| Maximales Moment Mx | 3,55 Nm |
| Maximales Moment Mx statisch | 3,55 Nm |
| Maximales Moment My | 3,32 Nm |
| Maximales Moment My statisch | 3,32 Nm |
| Maximales Moment Mz | 3,32 Nm |
| Maximales Moment Mz statisch | 3,32 Nm |
| Maximal zulässiges Moment Mx (hubabhängig) | 0,47 Nm |
| Maximale Nutzlast bei Abstand xs (hubabhängig) | 17,9 N |
| Theoretische Kraft bei 6 bar, Rücklauf | 51 N |
| Theoretische Kraft bei 6 bar, Vorlauf | 68 N |
| Verdrehspiel | 0,065° |
| Bewegte Masse | 200 g |
| Produktgewicht | 439,1 g |
| Grundgewicht bei 0 mm Hub | 239,1 g |
| Schwerpunkt der bewegten Masse (hubabhängig) | 57,4 mm |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff dynamische Dichtungen | TPE-U(PU) |
| Werkstoff Endplatte | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Führungsstange | hochlegierter Stahl |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Gewicht | 0,44 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DGRC-GF-12-80-PA |
| EAN | 4052568770877 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Gleitführung |
| Werkstoff | Aluminium, eloxiert |
| Gewinde | M5 |
| Kolben-Ø [mm] | 12 |
| Hub [mm] | 80 |
| Dichtmaterial | NBR, TPE-U(PU) |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Bauart | Führung |
| Bohrung (mm) | 12 |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
