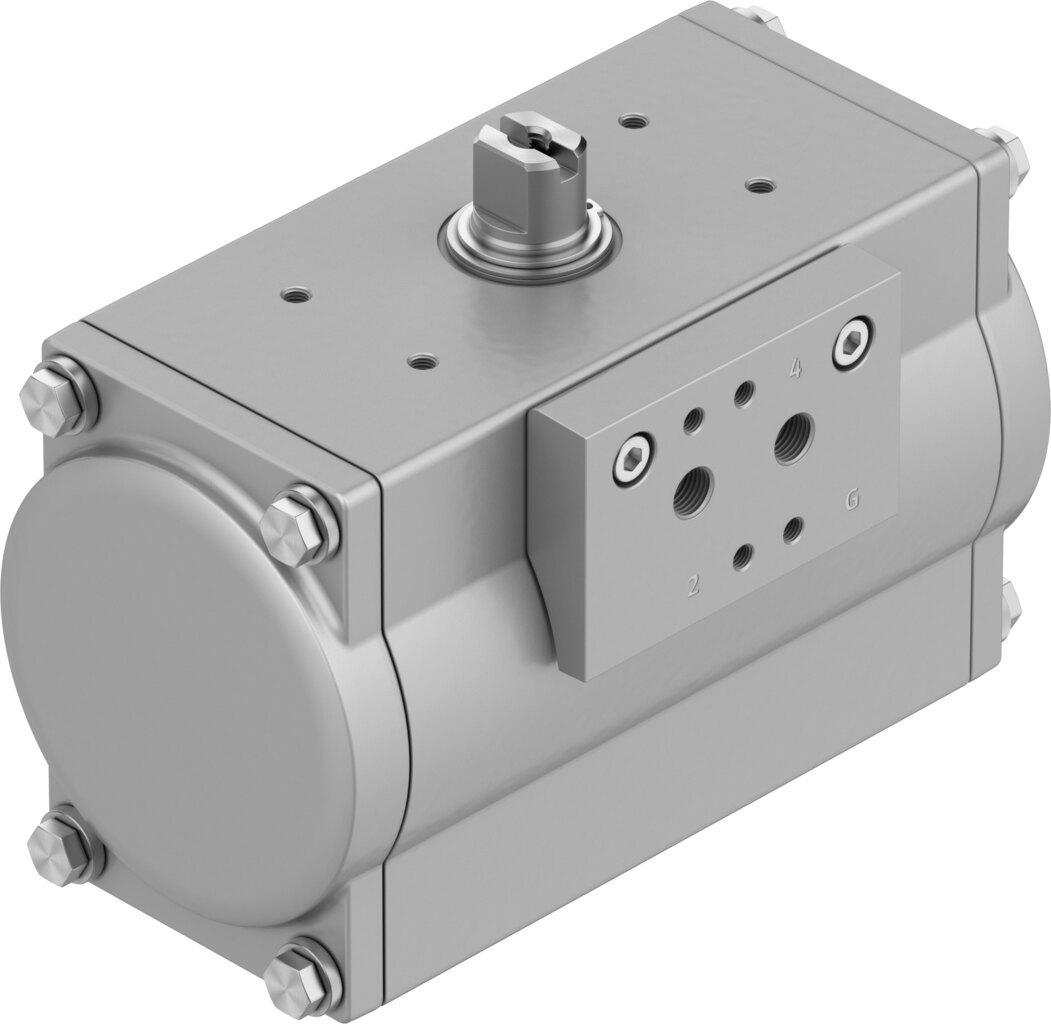

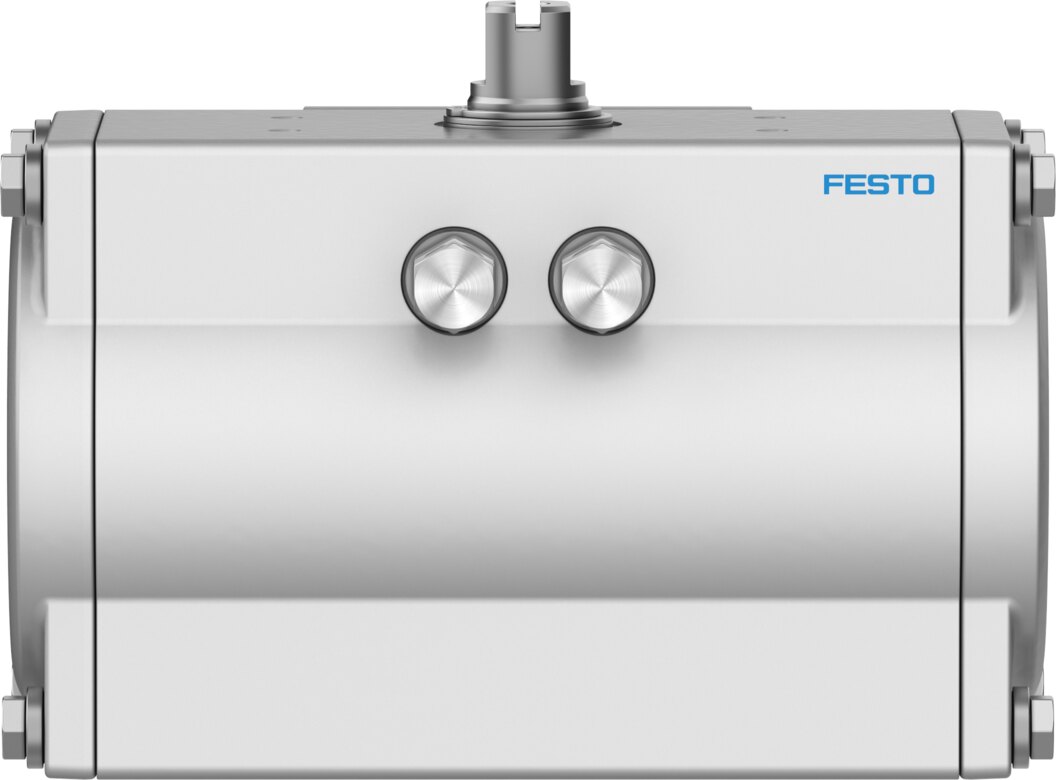

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 40, Flansch F04 DFPD-N-40-RP-90-RS30-F04-R3-EP - Festo 8066440

Der einfachwirkende DFPD der Größe 40 bewegt die Armatur mit 7,3 bis 14 Nm Luftdrehmoment bei 3 bar und stellt sie per Feder mit 6,9 bis 13,6 Nm zurück. Flanschbild F04 nach ISO 5211 und Wellenanschluss T11, Tiefe 12 mm passen direkt auf den Armaturenkopf.

Vorteile

• 7,3 bis 14 Nm mit Druckluft (3 bar) und 6,9 bis 13,6 Nm aus dem Federpaket
• Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
• Armaturenanschluss nach ISO 5211: Flansch F04, Wellenanschluss T11
• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 1
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Welle aus hochlegiertem, rostfreiem Stahl, Umgebungstemperatur -20 bis 80 °C

Einsatz

Typische Aufgaben sind Auf/Zu-Betätigung von Kugelhähnen, Absperrklappen und Kükenhähnen mit Kopfflansch F04. In Zone 1 und 2 sowie Zone 21 und 22 darf der DFPD der Größe 40 dank ATEX II 2G/2D eingesetzt werden. Der DFPD-N-40-RP-90-RS30-F04-R3-EP wird mit Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar betrieben. Das Produktgewicht beträgt 2,09 kg.
