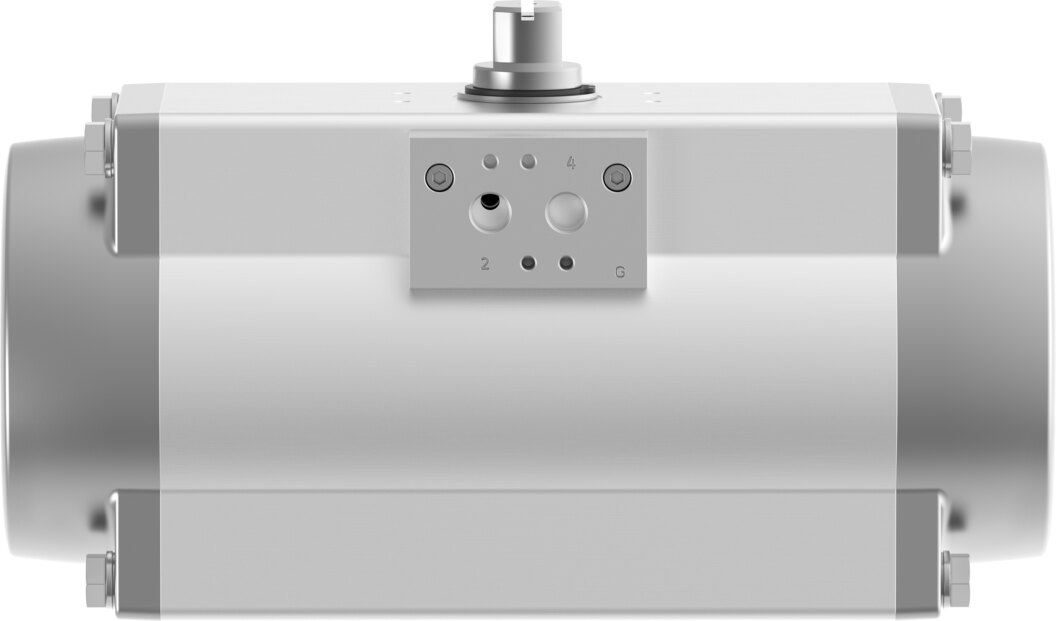

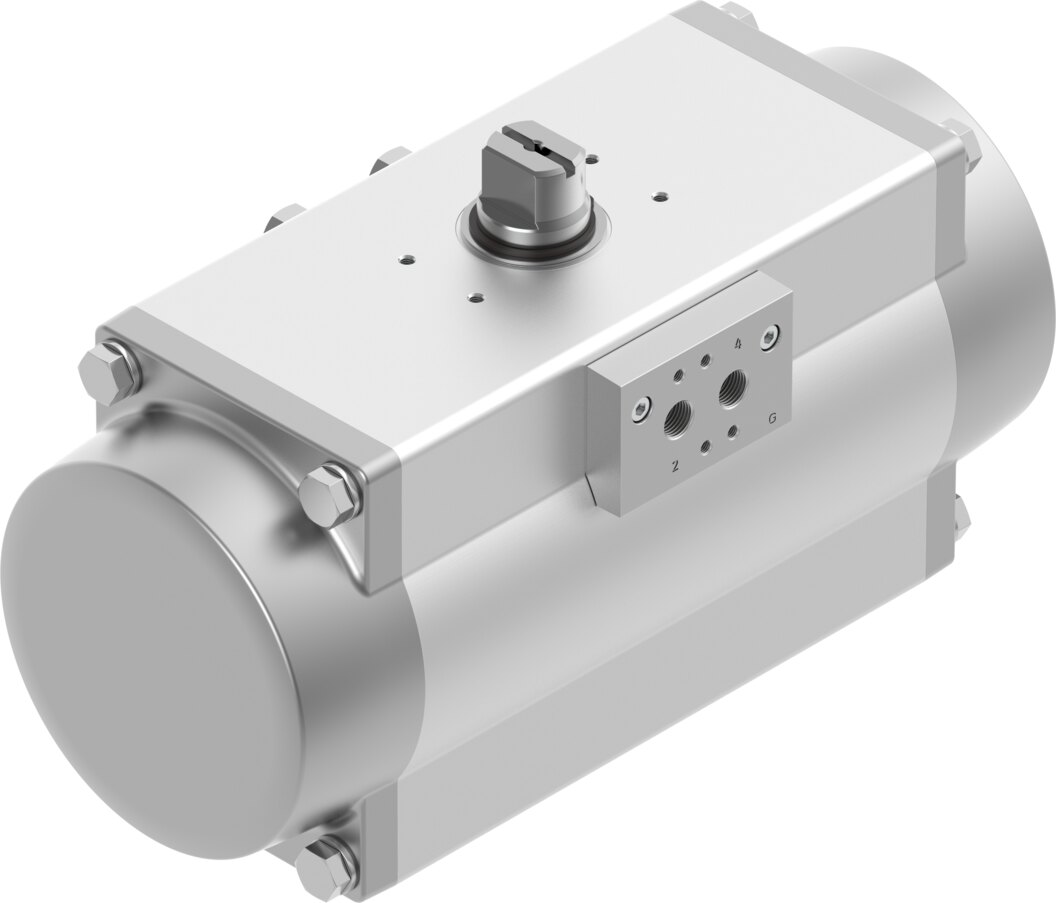

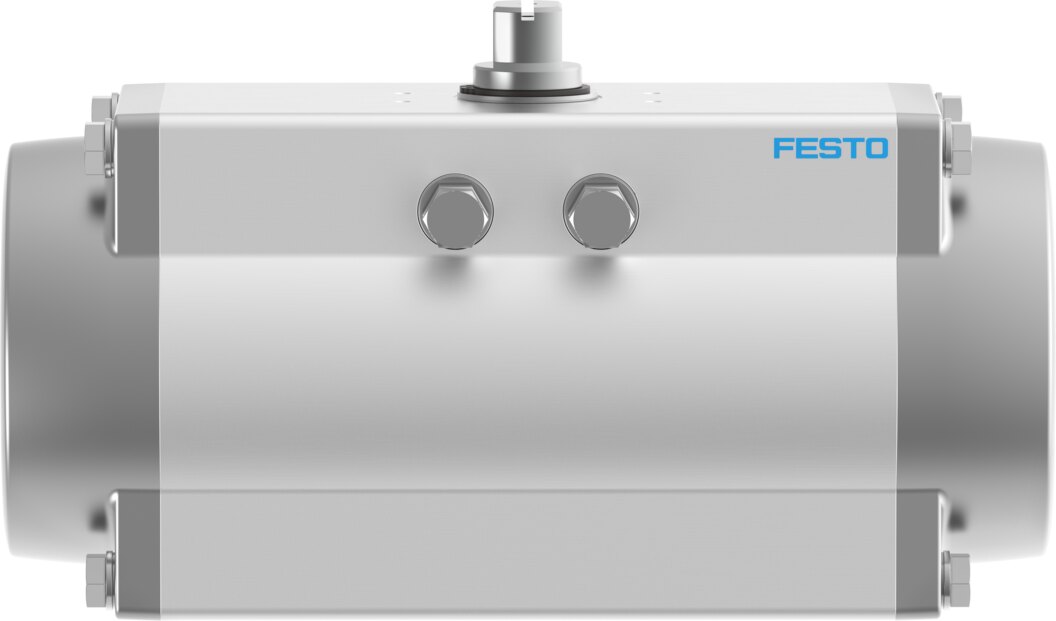

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 300, Flansch F0710 DFPD-N-300-RP-90-RS60-F0710 - Festo 8066453

Fällt die Druckluft aus, dreht das Federpaket des DFPD-N-300-RP-90-RS60-F0710 die Armatur in die definierte Stellung, mit mindestens 108,4 Nm Federmoment. Angebaut wird über das Lochbild F0710 nach ISO 5211, die Welle T22, Tiefe 24 mm greift in die Armaturenspindel.

Vorteile

• 115,3 bis 221 Nm mit Druckluft (6 bar) und 108,4 bis 214,1 Nm aus dem Federpaket
• Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
• Armaturenanschluss nach ISO 5211: Flansch F0710, Wellenanschluss T22
• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 2
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Endlage bei 0° um -5 bis 5° verstellbar

Einsatz

Der DFPD ist für Viertelumdrehungs-Armaturen mit Kopfflansch F0710 gedacht, etwa Kugelhähne und Absperrklappen in der Prozesstechnik. In Zone 1 und 2 sowie Zone 21 und 22 darf der DFPD der Größe 300 dank ATEX II 2G/2D eingesetzt werden. Als Betriebsmedium dient Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar, Nennbetriebsdruck 6 bar. Das Produktgewicht beträgt 12,9 kg.
