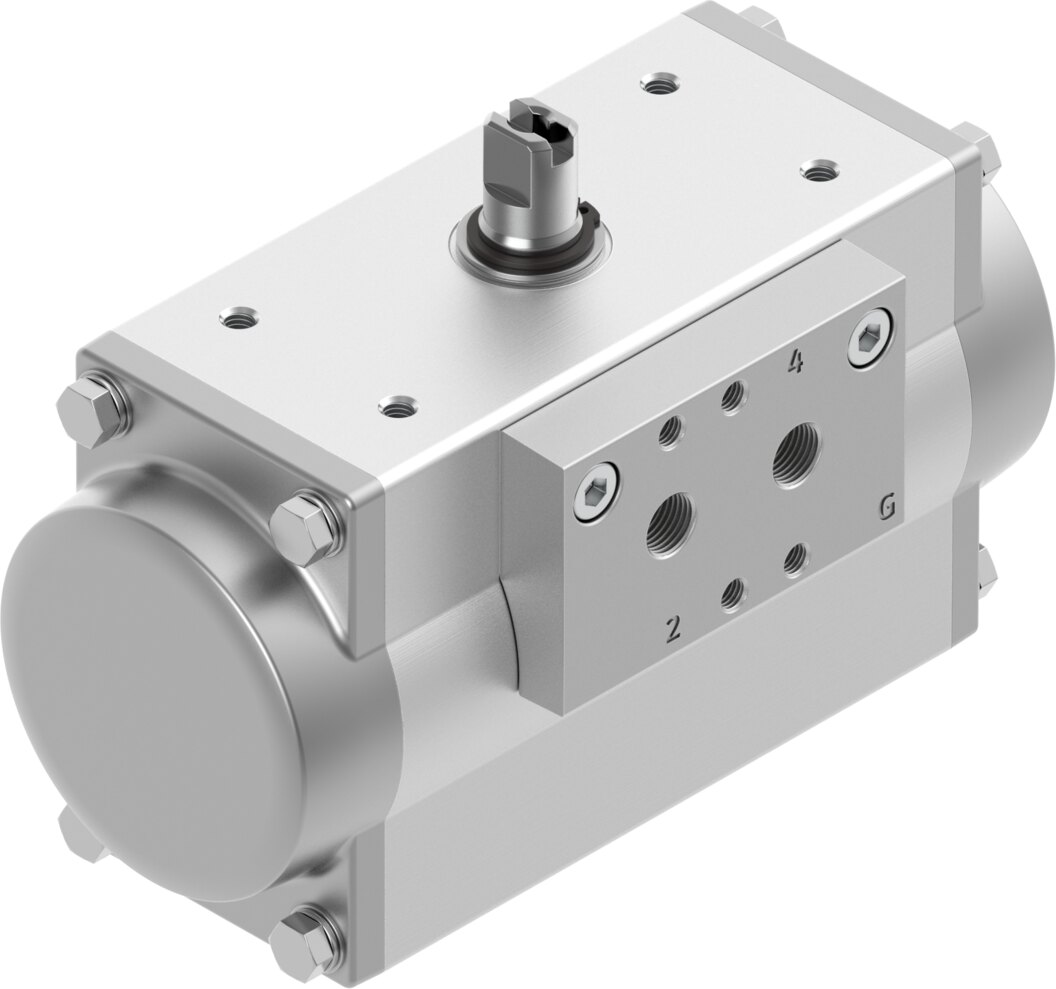

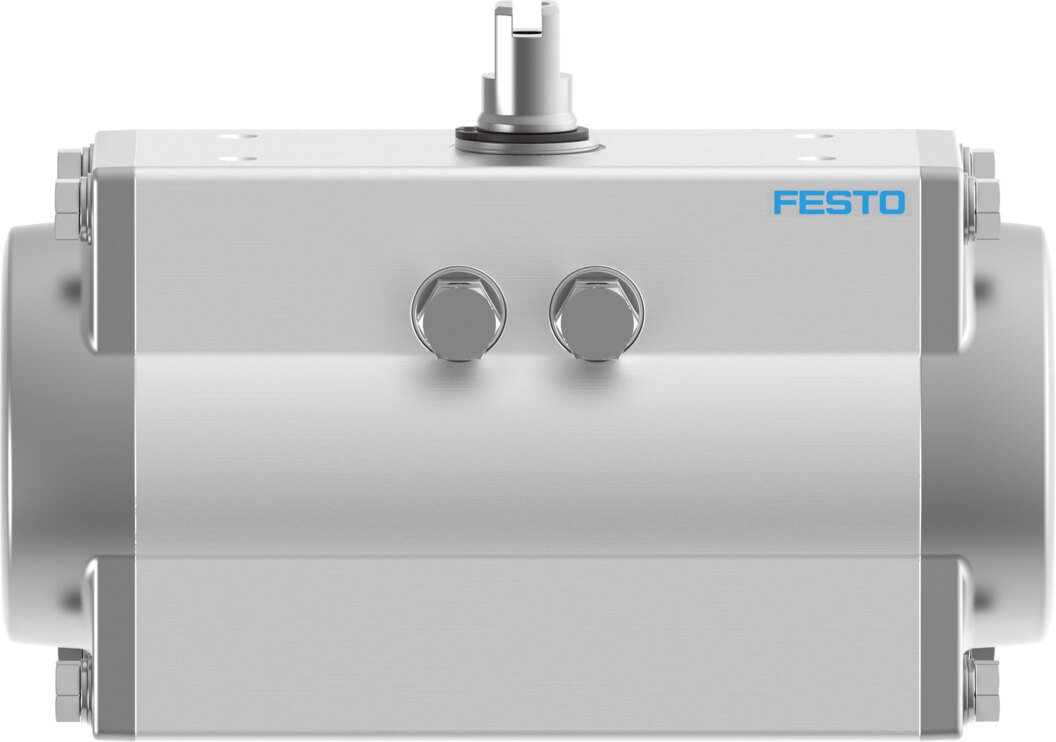

Schwenkantrieb DFPD-N-20-RP-90-RS60-F05-R3-EP - Festo 8066439

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 20, Flansch F05 DFPD-N-20-RP-90-RS60-F05-R3-EP - Festo 8066439

Name: Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 20, Flansch F05 DFPD-N-20-RP-90-RS60-F05-R3-EP - Festo 8066439
Brand: Festo
SKU: FES-8066439
Price: 139.21 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

DFPD Schwenkantrieb einfachwirkend mit Federpaket, Größe 20 und Flanschbild F05 nach ISO 5211. Bei 6 bar Nennbetriebsdruck liefert die Druckluft 7,6 bis 14,7 Nm, die Feder stellt mit 7,2 bis 14,3 Nm zurück. Zulassung und Eignung: ATEX II 2G/2D, einsetzbar bis SIL 2 Low Demand. Gewicht 1,42 kg.

Netto

139,21 €

zzgl. MwSt.

165,66 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8066439

Hersteller-Nr. DFPD-N-20-RP-90-RS60-F05-R3-EP

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Für Auf/Zu-Armaturen mit Sicherheitsstellung: Der DFPD-N-20-RP-90-RS60-F05-R3-EP arbeitet einfachwirkend mit Federrückstellung und erreicht bei 6 bar bis zu 14,7 Nm. Angebaut wird über das Lochbild F05 nach ISO 5211, die Welle T11, Tiefe 12 mm greift in die Armaturenspindel.

Vorteile

Luftdrehmoment 7,6 bis 14,7 Nm bei 6 bar, Federrückstellmoment 7,2 bis 14,3 Nm
Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
Armaturenanschluss nach ISO 5211: Flansch F05, Wellenanschluss T11
Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 1
Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
Endlage bei 0° um -5 bis 5° verstellbar

Einsatz

Typische Aufgaben sind Auf/Zu-Betätigung von Kugelhähnen, Absperrklappen und Kükenhähnen mit Kopfflansch F05. Die ATEX-Einstufung II 2G/2D erlaubt den Einbau des DFPD-N-20-RP-90-RS60-F05-R3-EP in Zone 1 und 2 sowie Zone 21 und 22. Der DFPD-N-20-RP-90-RS60-F05-R3-EP wird mit Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar betrieben. Für die Auslegung der Armaturenkonsole: Produktgewicht 1,42 kg.

Technische Daten

Bestelltyp	DFPD-N-20-RP-90-RS60-F05-R3-EP
Festo-Teilenummer	8066439
Baugröße Stellantrieb	20
Flanschbohrbild	F05
Schwenkwinkel	90°
Verstellbereich Endlage bei 0°	-5 bis 5°
Verstellbereich Endlage bei Nennschwenkwinkel	-5 bis 5°
Wellenanschluss Tiefe	12 mm
Norm Anschluss zur Armatur	ISO 5211
Einbaulage	beliebig
Funktionsweise	einfachwirkend
Konstruktiver Aufbau	Zahnstange/Ritzel
Schließrichtung	rechtsschließend
Ventilanschluss entspricht Norm	VDI/VDE 3845 (NAMUR)
Verbindungsstelle für Stellungsregler und Stellungsrückmelder entspricht Norm	VDI/VDE 3845 Größe AA 1
Geräte-Typ nach VDMA 66413	Sicherheitsbauteil
Sicherheitsfunktion	Die Sicherheitsfunktion besteht darin, dass der Antrieb bei ausgeschalteter Druckluft und entlüfteter Federkammer in die definierte Sicherheitsschaltstellung schaltet, Diese Schaltbewegung wird durch die Federkraft des Federpakets realisiert
Safety Integrity Level (SIL)	bis SIL 2 Low Demand mode, bis SIL 3 in einer redundanten Architektur, bis SIL 1 High Demand mode
Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 (SIL)	Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand, Produkt kann eingesetzt werden in SRP/CS bis SIL 1 High Demand, bis SIL 3 in einer redundanten Architektur
Berstdruck	24 bar
Betriebsdruck	2 bis 8 bar
Nennbetriebsdruck	6 bar
Maritime Klassifizierung	siehe Zertifikat
CE-Zeichen (siehe Konformitätserklärung)	nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)	nach UK EX Vorschriften
Ex-Schutz Zulassung außerhalb der EU	EPL Gb (GB)
Explosionsschutz	Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX)
Zertifikat ausstellende Stelle	DNV TAP00001CE, TÜV Rheinland 968/V 1106.01/2023
ATEX-Kategorie Gas	II 2G
ATEX-Kategorie Staub	II 2D
Ex-Zündschutzart Gas	Ex h IIC T4 Gb X
Ex-Zündschutzart Staub	Ex h IIIC T105°C Db X
Ex-Umgebungstemperatur	-20 bis 80 °C
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Taupunkt min, 10 °C unterhalb der Umgebungs- und Mediumstemperatur, Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität	VDMA24364-B1/B2-L
Lagertemperatur	-20 bis 60 °C
Umgebungstemperatur	-20 bis 80 °C
Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel	14,7 Nm
Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel	7,6 Nm
Hinweis zum Drehmoment	Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung
Federrückstellmoment bei Schwenkwinkel 0°	7,2 Nm
Federrückstellmoment bei Schwenkwinkel 90°	14,3 Nm
Luftverbrauch bei 6 bar pro Zyklus 0°-Nennschwenkwinkel-0°	0,8 l
Produktgewicht	1419 g
Wellenanschluss	T11
Pneumatischer Anschluss	1/8 NPT
Werkstoff-Hinweis	RoHS konform
Werkstoff Anschlussplatte	Aluminium-Knetlegierung, beschichtet
Werkstoff Deckel	Aluminium-Druckguss, beschichtet
Werkstoff Dichtungen	NBR
Werkstoff Feder	Federstahl
Werkstoff Gehäuse	Aluminium, pulverbeschichtet
Werkstoff Kolben	Aluminium-Druckguss
Werkstoff Lager	POM
Werkstoff Nocke	hochlegierter Stahl rostfrei
Werkstoff Schrauben	hochlegierter Stahl rostfrei
Werkstoff Welle	hochlegierter Stahl rostfrei
Hersteller	Festo
Hersteller-Nr.	DFPD-N-20-RP-90-RS60-F05-R3-EP
EAN	4052568443948
Zolltarifnummer	84123900
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium
Dichtmaterial	NBR
Medium	Druckluft
Funktion	einfachwirkend
Bauart	Zahnstange/Ritzel
Betätigungsart	pneumatisch
Serie	DFPD
Betriebsdruck max [bar]	8
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
