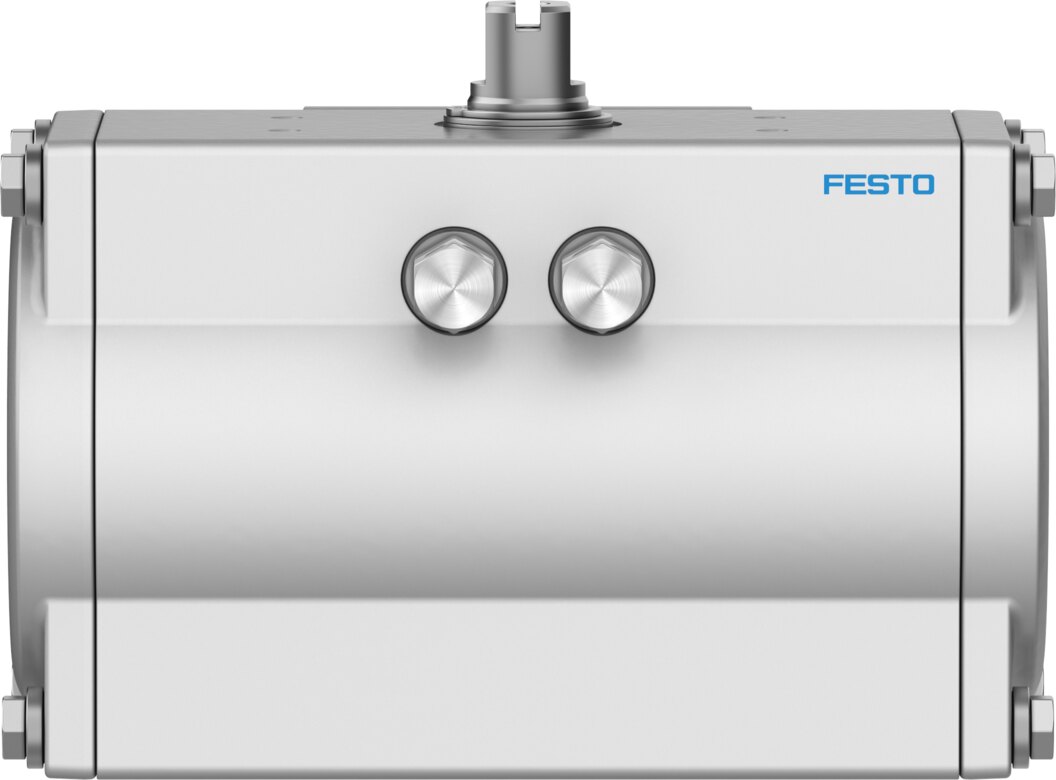

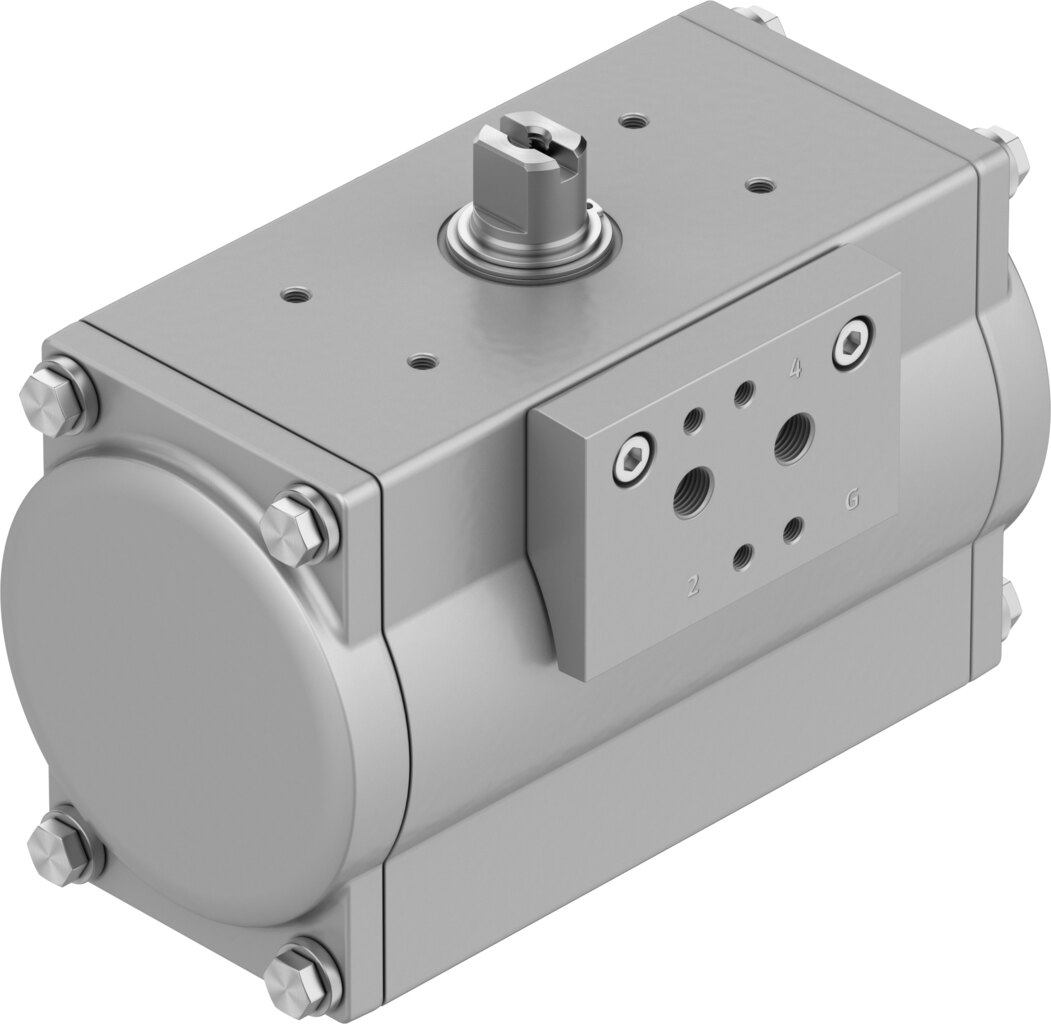

Schwenkantrieb DFPD-N-120-RP-90-RD-F0507-R3-EP - Festo 8066417

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Schwenkantrieb doppeltwirkend, 117,4 Nm, Größe 120, Flansch F0507 DFPD-N-120-RP-90-RD-F0507-R3-EP - Festo 8066417

Name: Schwenkantrieb doppeltwirkend, 117,4 Nm, Größe 120, Flansch F0507 DFPD-N-120-RP-90-RD-F0507-R3-EP - Festo 8066417
Brand: Festo
SKU: FES-8066417
Price: 290.08 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Der DFPD-N-120-RP-90-RD-F0507-R3-EP schwenkt Kugelhähne und Absperrklappen mit Flansch F0507 in beide Richtungen per Druckluft. Drehmoment 117,4 Nm bei 5,5 bar, Schwenkwinkel 90°. Zulassung und Eignung: ATEX II 2G/2D, einsetzbar bis SIL 2 Low Demand. Gewicht 4,87 kg.

Netto

290,08 €

zzgl. MwSt.

345,20 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8066417

Hersteller-Nr. DFPD-N-120-RP-90-RD-F0507-R3-EP

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Der doppeltwirkende DFPD-N-120-RP-90-RD-F0507-R3-EP schwenkt Prozessarmaturen in beide Richtungen mit Druckluft und liefert bei 5,5 bar 117,4 Nm. Flanschbild F0507 nach ISO 5211 und Wellenanschluss T17, Tiefe 19 mm passen direkt auf den Armaturenkopf.

Vorteile

117,4 Nm Drehmoment über den Schwenkwinkel von 90° bei 5,5 bar
Armaturenanschluss nach ISO 5211: Flansch F0507, Wellenanschluss T17
Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 1
Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
Endlage bei 0° um -5 bis 5° verstellbar
Einsetzbar in sicherheitsbezogenen Steuerungen (SRP/CS) bis SIL 2 Low Demand

Einsatz

Der DFPD ist für Viertelumdrehungs-Armaturen mit Kopfflansch F0507 gedacht, etwa Kugelhähne und Absperrklappen in der Prozesstechnik. Die ATEX-Einstufung II 2G/2D erlaubt den Einbau des DFPD-N-120-RP-90-RD-F0507-R3-EP in Zone 1 und 2 sowie Zone 21 und 22. Der DFPD-N-120-RP-90-RD-F0507-R3-EP wird mit Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar betrieben. Das Produktgewicht beträgt 4,87 kg.

Technische Daten

Bestelltyp	DFPD-N-120-RP-90-RD-F0507-R3-EP
Festo-Teilenummer	8066417
Baugröße Stellantrieb	120
Flanschbohrbild	F0507
Schwenkwinkel	90°
Verstellbereich Endlage bei 0°	-5 bis 5°
Verstellbereich Endlage bei Nennschwenkwinkel	-5 bis 5°
Wellenanschluss Tiefe	19 mm
Norm Anschluss zur Armatur	ISO 5211
Einbaulage	beliebig
Funktionsweise	doppeltwirkend
Konstruktiver Aufbau	Zahnstange/Ritzel
Schließrichtung	rechtsschließend
Ventilanschluss entspricht Norm	VDI/VDE 3845 (NAMUR)
Verbindungsstelle für Stellungsregler und Stellungsrückmelder entspricht Norm	VDI/VDE 3845 Größe AA 1
Geräte-Typ nach VDMA 66413	Sicherheitsbauteil
Sicherheitsfunktion	Die Sicherheitsfunktion besteht darin, dass der Antrieb in die definierte Sicherheitsschaltstellung schaltet, Diese Schaltbewegung wird durch Belüftung der entsprechenden Druckkammer mit Druckluft erreicht, Der Wert des erzeugten Drehmoments hängt von der
Safety Integrity Level (SIL)	bis SIL 2 Low Demand mode, bis SIL 3 in einer redundanten Architektur, bis SIL 1 High Demand mode
Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 (SIL)	Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand, Produkt kann eingesetzt werden in SRP/CS bis SIL 1 High Demand, bis SIL 3 in einer redundanten Architektur
Berstdruck	24 bar
Betriebsdruck	2 bis 8 bar
Nennbetriebsdruck	5,5 bar
Maritime Klassifizierung	siehe Zertifikat
CE-Zeichen (siehe Konformitätserklärung)	nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)	nach UK EX Vorschriften
Ex-Schutz Zulassung außerhalb der EU	EPL Gb (GB)
Explosionsschutz	Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX)
Zertifikat ausstellende Stelle	DNV TAP00001CE, TÜV Rheinland 968/V 1106.01/2023
ATEX-Kategorie Gas	II 2G
ATEX-Kategorie Staub	II 2D
Ex-Zündschutzart Gas	Ex h IIC T4 Gb X
Ex-Zündschutzart Staub	Ex h IIIC T105°C Db X
Ex-Umgebungstemperatur	-20 bis 80 °C
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Taupunkt min, 10 °C unterhalb der Umgebungs- und Mediumstemperatur, Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität	VDMA24364-B1/B2-L
Lagertemperatur	-20 bis 60 °C
Umgebungstemperatur	-20 bis 80 °C
Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel	117,4 Nm
Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel	117,4 Nm
Hinweis zum Drehmoment	Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung
Luftverbrauch bei 6 bar pro Zyklus 0°-Nennschwenkwinkel-0°	10,4 l
Produktgewicht	4872 g
Wellenanschluss	T17
Pneumatischer Anschluss	1/4 NPT
Werkstoff-Hinweis	RoHS konform
Werkstoff Anschlussplatte	Aluminium-Knetlegierung, beschichtet
Werkstoff Deckel	Aluminium-Druckguss, beschichtet
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Aluminium, pulverbeschichtet
Werkstoff Kolben	Aluminium-Druckguss
Werkstoff Lager	POM
Werkstoff Nocke	hochlegierter Stahl rostfrei
Werkstoff Schrauben	hochlegierter Stahl rostfrei
Werkstoff Welle	hochlegierter Stahl rostfrei
Hersteller	Festo
Hersteller-Nr.	DFPD-N-120-RP-90-RD-F0507-R3-EP
EAN	4052568443726
Zolltarifnummer	84123900
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium
Dichtmaterial	NBR
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Zahnstange/Ritzel
Betätigungsart	pneumatisch
Serie	DFPD
Betriebsdruck max [bar]	8
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
