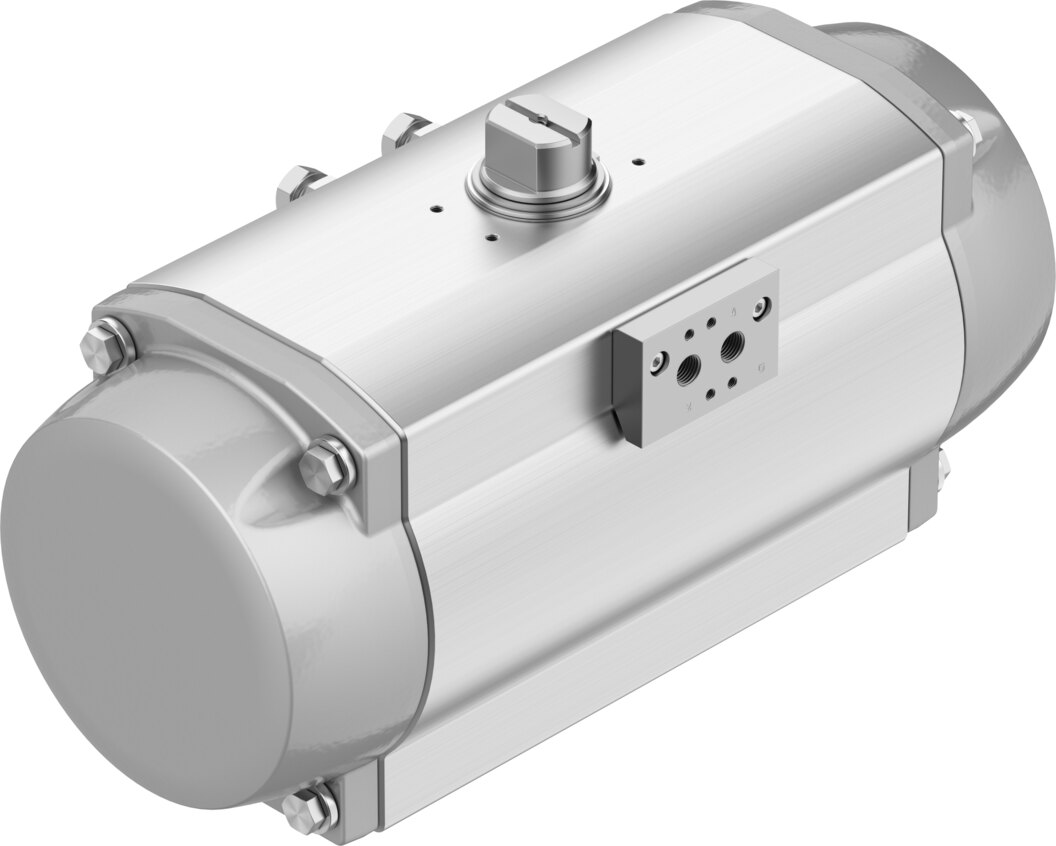

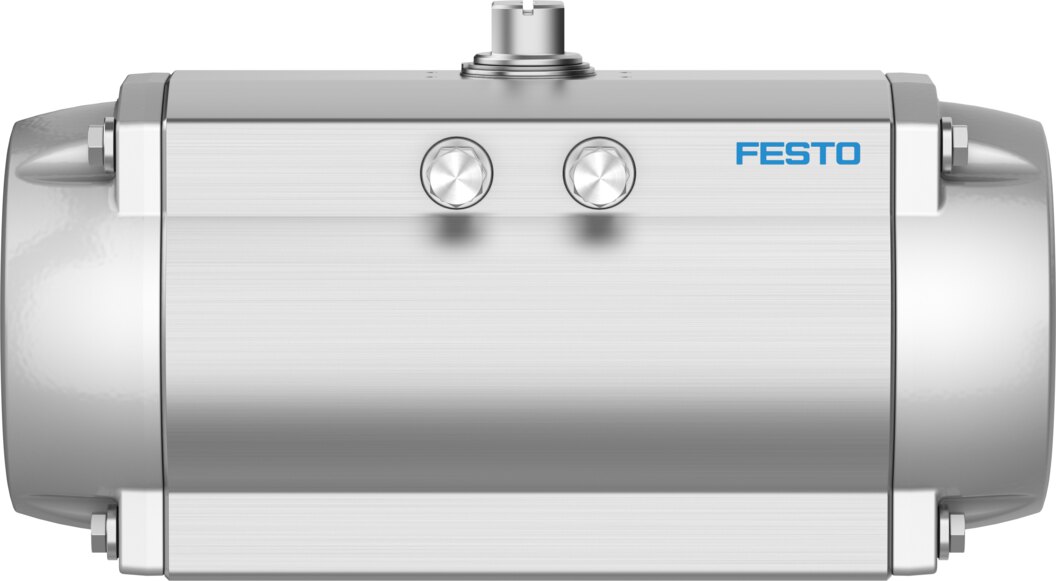

Schwenkantrieb DFPD-700-RP-90-RS55-F1012 - Festo 8151231

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 700, Flansch F1012 DFPD-700-RP-90-RS55-F1012 - Festo 8151231

Name: Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 700, Flansch F1012 DFPD-700-RP-90-RS55-F1012 - Festo 8151231
Brand: Festo
SKU: FES-8151231
Price: 847.78 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

DFPD Schwenkantrieb einfachwirkend mit Federpaket, Größe 700 und Flanschbild F1012 nach ISO 5211. Luftdrehmoment 236,3 bis 429,2 Nm bei 5,5 bar, Federrückstellmoment 234,1 bis 427 Nm. Zulassung und Eignung: ATEX II 2G/2D, einsetzbar bis SIL 2 Low Demand. Gewicht 26 kg.

Netto

847,78 €

zzgl. MwSt.

1.008,86 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8151231

Hersteller-Nr. DFPD-700-RP-90-RS55-F1012

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Der einfachwirkende DFPD der Größe 700 bewegt die Armatur mit 236,3 bis 429,2 Nm Luftdrehmoment bei 5,5 bar und stellt sie per Feder mit 234,1 bis 427 Nm zurück. Der Anbau erfolgt über Flansch F1012 (ISO 5211) und Wellenanschluss T27, Tiefe 29 mm.

Vorteile

Luftdrehmoment 236,3 bis 429,2 Nm bei 5,5 bar, Federrückstellmoment 234,1 bis 427 Nm
Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
Armaturenanschluss nach ISO 5211: Flansch F1012, Wellenanschluss T27
Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 2
Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
Luftverbrauch 24,5 l pro Schaltzyklus bei 6 bar

Einsatz

Er betätigt Armaturen mit 90-Grad-Hub und Kopfflansch F1012, zum Beispiel Kugelhähne oder Absperrklappen in Rohrleitungen. Mit ATEX-Kategorie II 2G/2D ist der Einsatz des DFPD-700 in Zone 1 und 2 sowie Zone 21 und 22 möglich. Medium: Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig 2 bis 8 bar, Auslegungspunkt 5,5 bar. Das Produktgewicht beträgt 26 kg.

Technische Daten

Bestelltyp	DFPD-700-RP-90-RS55-F1012
Festo-Teilenummer	8151231
Baugröße Stellantrieb	700
Flanschbohrbild	F1012
Schwenkwinkel	90°
Verstellbereich Endlage bei 0°	-5 bis 5°
Verstellbereich Endlage bei Nennschwenkwinkel	-5 bis 5°
Wellenanschluss Tiefe	29 mm
Norm Anschluss zur Armatur	ISO 5211
Einbaulage	beliebig
Funktionsweise	einfachwirkend
Konstruktiver Aufbau	Zahnstange/Ritzel
Schließrichtung	rechtsschließend
Ventilanschluss entspricht Norm	VDI/VDE 3845 (NAMUR)
Verbindungsstelle für Stellungsregler und Stellungsrückmelder entspricht Norm	VDI/VDE 3845 Größe AA 2
Geräte-Typ nach VDMA 66413	Sicherheitsbauteil
Sicherheitsfunktion	Die Sicherheitsfunktion besteht darin, dass der Antrieb bei ausgeschalteter Druckluft und entlüfteter Federkammer in die definierte Sicherheitsschaltstellung schaltet, Diese Schaltbewegung wird durch die Federkraft des Federpakets realisiert
Safety Integrity Level (SIL)	bis SIL 2 Low Demand mode, bis SIL 3 in einer redundanten Architektur, bis SIL 1 High Demand mode
Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 (SIL)	Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand, Produkt kann eingesetzt werden in SRP/CS bis SIL 1 High Demand, bis SIL 3 in einer redundanten Architektur
Berstdruck	24 bar
Betriebsdruck	2 bis 8 bar
Nennbetriebsdruck	5,5 bar
Maritime Klassifizierung	siehe Zertifikat
CE-Zeichen (siehe Konformitätserklärung)	nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)	nach UK EX Vorschriften
Ex-Schutz Zulassung außerhalb der EU	EPL Gb (GB)
Explosionsschutz	Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX)
Zertifikat ausstellende Stelle	DNV TAP00001CE, TÜV Rheinland 968/V 1106.01/2023
ATEX-Kategorie Gas	II 2G
ATEX-Kategorie Staub	II 2D
Ex-Zündschutzart Gas	Ex h IIC T4 Gb X
Ex-Zündschutzart Staub	Ex h IIIC T105°C Db X
Ex-Umgebungstemperatur	-20 bis 80 °C
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Taupunkt min, 10 °C unterhalb der Umgebungs- und Mediumstemperatur, Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität	VDMA24364-B1/B2-L
Lagertemperatur	-20 bis 60 °C
Umgebungstemperatur	-20 bis 80 °C
Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel	429,2 Nm
Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel	236,3 Nm
Hinweis zum Drehmoment	Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung
Federrückstellmoment bei Schwenkwinkel 0°	234,1 Nm
Federrückstellmoment bei Schwenkwinkel 90°	427 Nm
Luftverbrauch bei 6 bar pro Zyklus 0°-Nennschwenkwinkel-0°	24,5 l
Produktgewicht	25951 g
Wellenanschluss	T27
Pneumatischer Anschluss	G1/4
Werkstoff-Hinweis	RoHS konform
Werkstoff Anschlussplatte	Aluminium-Knetlegierung, eloxiert
Werkstoff Deckel	Aluminium-Druckguss, beschichtet
Werkstoff Dichtungen	NBR
Werkstoff Feder	Federstahl
Werkstoff Gehäuse	Aluminium, eloxiert
Werkstoff Kolben	Aluminium-Druckguss
Werkstoff Lager	POM
Werkstoff Nocke	Stahl
Werkstoff Schrauben	hochlegierter Stahl rostfrei
Werkstoff Welle	Stahl, vernickelt
Hersteller	Festo
Hersteller-Nr.	DFPD-700-RP-90-RS55-F1012
EAN	4052568572846
Zolltarifnummer	84123900
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium
Gewinde	G 1/4
Dichtmaterial	NBR
Medium	Druckluft
Funktion	einfachwirkend
Bauart	Zahnstange/Ritzel
Betätigungsart	pneumatisch
Norm	DIN EN ISO 5211, VDI/VDE 3845
Serie	DFPD
Betriebsdruck max [bar]	8
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
