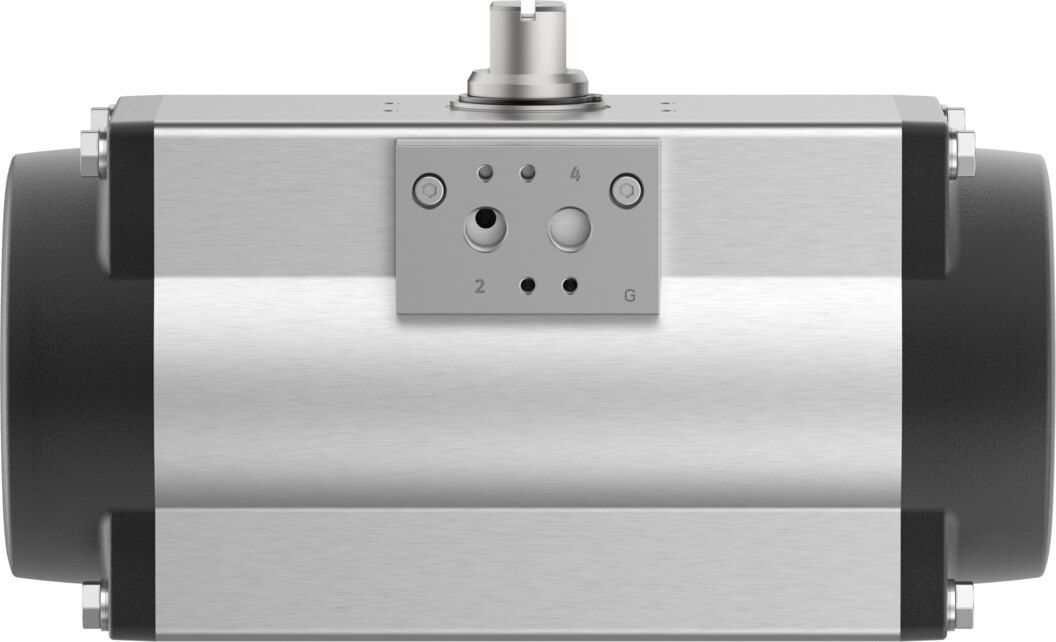

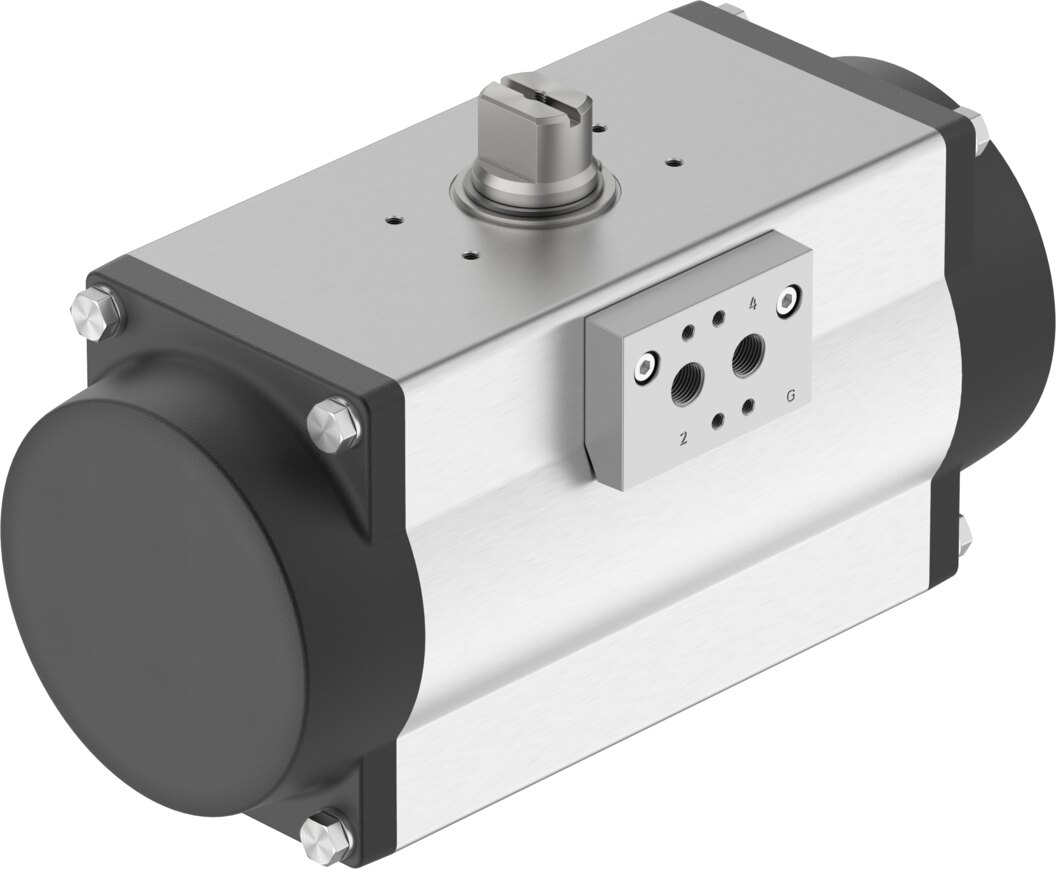

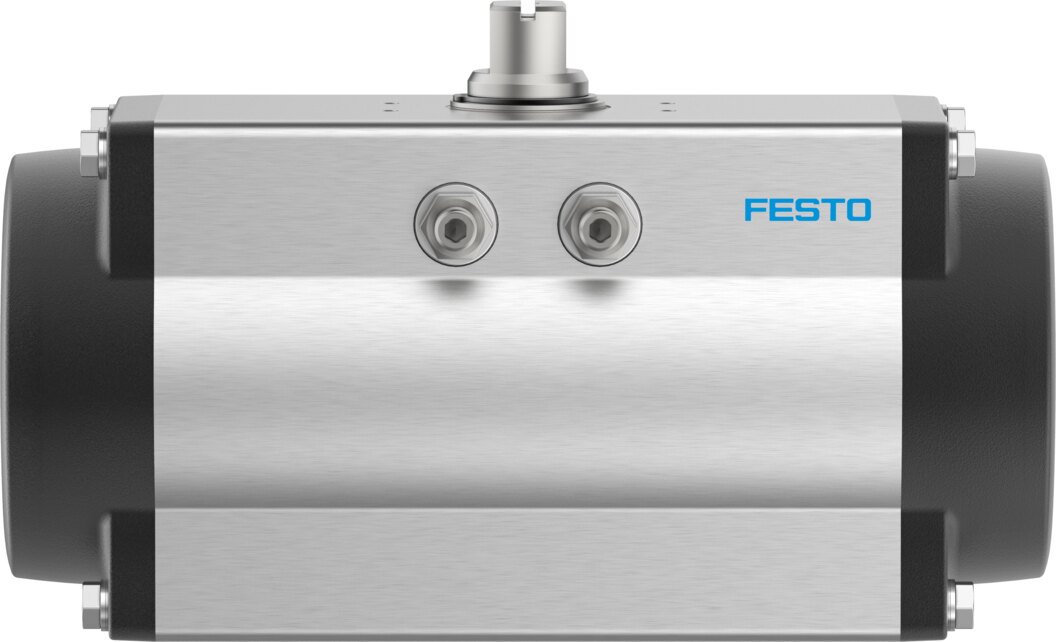

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 480, Flansch F12 DFPD-480-RP-90-RS60-F12-R3-C-VDE2 - Festo 8102868

Der einfachwirkende DFPD der Größe 480 bewegt die Armatur mit 181 bis 347,1 Nm Luftdrehmoment bei 6 bar und stellt sie per Feder mit 170 bis 336,1 Nm zurück. Angebaut wird über das Lochbild F12 nach ISO 5211, die Welle T27, Tiefe 29 mm greift in die Armaturenspindel.

Vorteile

• 181 bis 347,1 Nm mit Druckluft (6 bar) und 170 bis 336,1 Nm aus dem Federpaket
• Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
• Armaturenanschluss nach ISO 5211: Flansch F12, Wellenanschluss T27
• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 2
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Einsetzbar in sicherheitsbezogenen Steuerungen (SRP/CS) bis SIL 2 Low Demand

Einsatz

Er betätigt Armaturen mit 90-Grad-Hub und Kopfflansch F12, zum Beispiel Kugelhähne oder Absperrklappen in Rohrleitungen. Mit ATEX-Kategorie II 2G/2D ist der Einsatz des DFPD-480 in Zone 1 und 2 sowie Zone 21 und 22 möglich. Als Betriebsmedium dient Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar, Nennbetriebsdruck 6 bar. Das Produktgewicht beträgt 18,5 kg.
