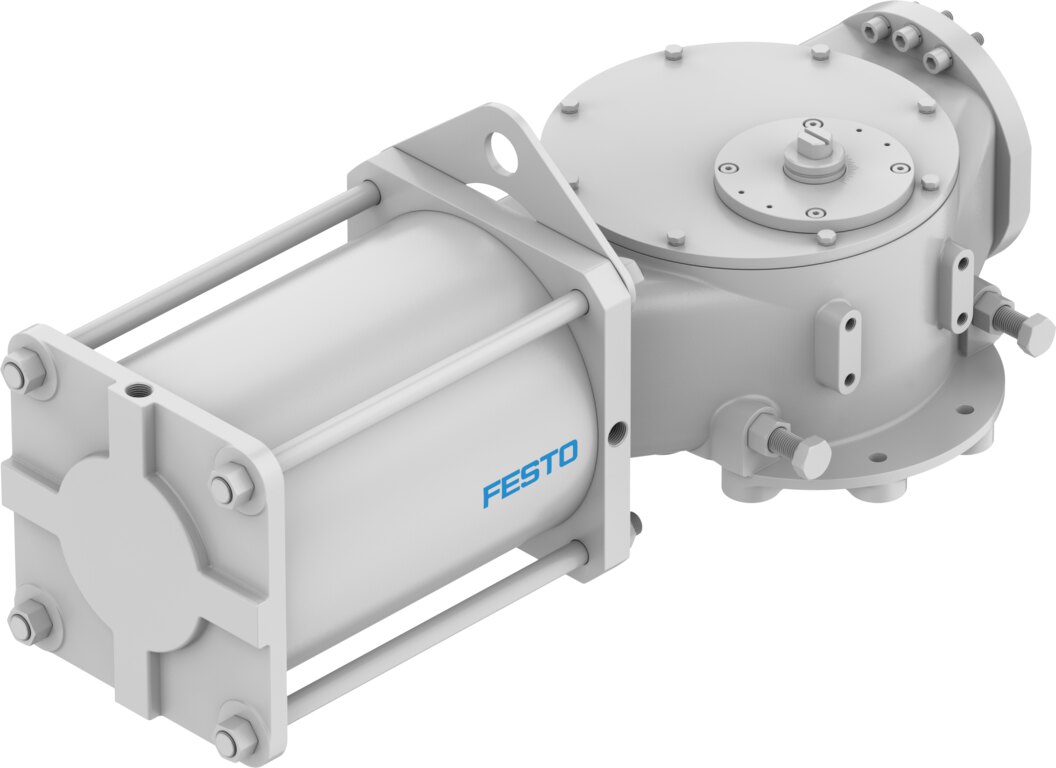

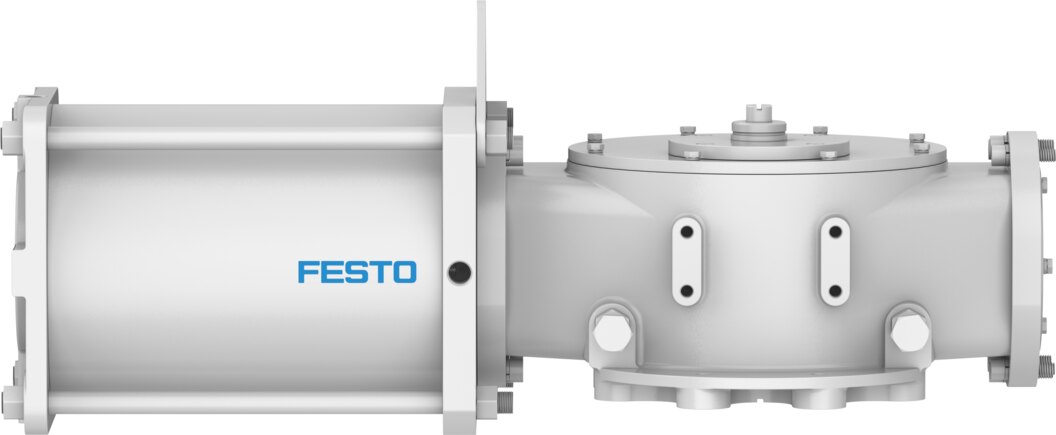

Schwenkantrieb doppeltwirkend, 4780 Nm, Größe 4500, Flansch F1625 DFPD-4500-SY-Y-90-RD-F1625 - Festo 8211837

Mit bis zu 4780 Nm bei 5,5 bar Nennbetriebsdruck betätigt der DFPD der Größe 4500 Kugelhähne und Absperrklappen mit Flanschbild F1625. Angebaut wird über das Lochbild F1625 nach ISO 5211, die Welle T55, Tiefe 57 mm greift in die Armaturenspindel.

Vorteile

• 4780 Nm Drehmoment über den Schwenkwinkel von 90° bei 5,5 bar
• Armaturenanschluss nach ISO 5211: Flansch F1625, Wellenanschluss T55
• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 3
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T6 Gb
• Endlage bei 0° um -5 bis 5° verstellbar
• Einsetzbar in sicherheitsbezogenen Steuerungen (SRP/CS) bis SIL 2 Low Demand

Einsatz

Er betätigt Armaturen mit 90-Grad-Hub und Kopfflansch F1625, zum Beispiel Kugelhähne oder Absperrklappen in Rohrleitungen. Mit ATEX-Kategorie II 2G/2D ist der Einsatz des DFPD-4500 in Zone 1 und 2 sowie Zone 21 und 22 möglich. Versorgt wird der DFPD der Größe 4500 mit Druckluft nach ISO 8573-1:2010 [7:3:4] im Druckbereich 3 bis 6 bar. Das Produktgewicht beträgt 139 kg.
