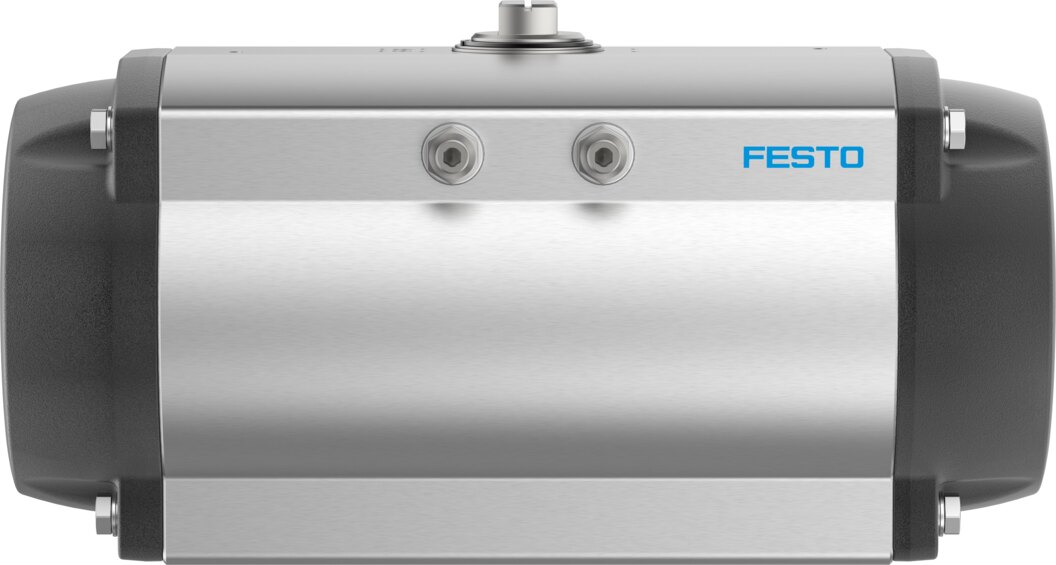

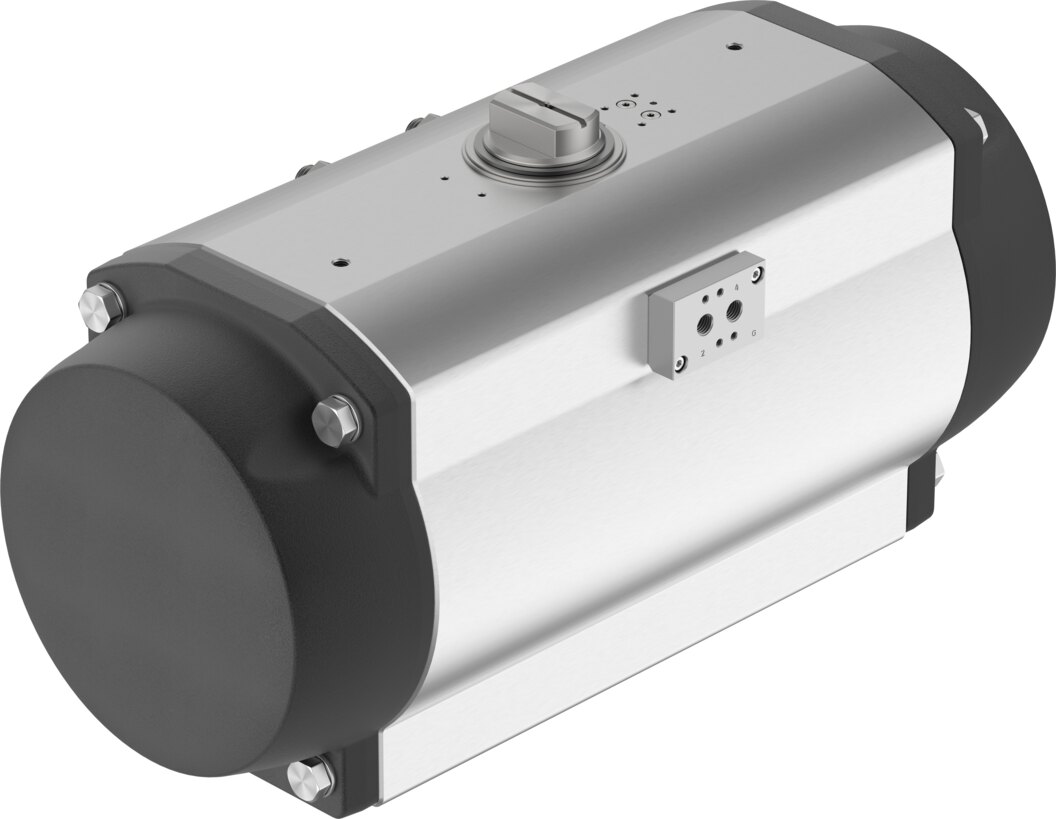

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 2300, Flansch F16 DFPD-2300-RP-90-RS60-F16-R3-C-VDE2 - Festo 8102913

Der einfachwirkende DFPD der Größe 2300 bewegt die Armatur mit 885,2 bis 1523 Nm Luftdrehmoment bei 6 bar und stellt sie per Feder mit 913,2 bis 1551 Nm zurück. Der Anbau erfolgt über Flansch F16 (ISO 5211) und Wellenanschluss T46, Tiefe 48 mm.

Vorteile

• 885,2 bis 1523 Nm mit Druckluft (6 bar) und 913,2 bis 1551 Nm aus dem Federpaket
• Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
• Armaturenanschluss nach ISO 5211: Flansch F16, Wellenanschluss T46

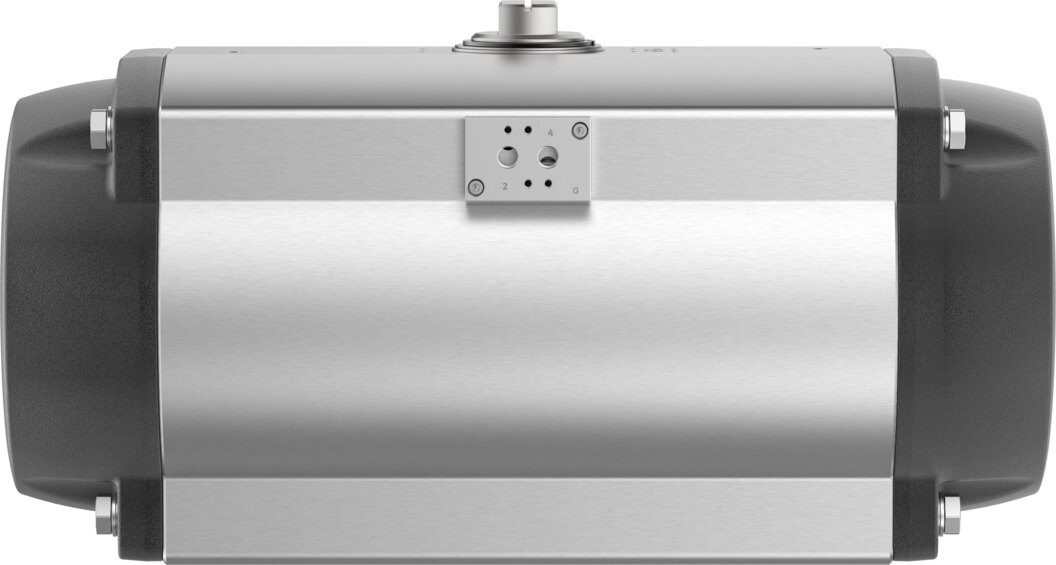

• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 3
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Einsetzbar in sicherheitsbezogenen Steuerungen (SRP/CS) bis SIL 2 Low Demand

Einsatz

Er betätigt Armaturen mit 90-Grad-Hub und Kopfflansch F16, zum Beispiel Kugelhähne oder Absperrklappen in Rohrleitungen. In Zone 1 und 2 sowie Zone 21 und 22 darf der DFPD der Größe 2300 dank ATEX II 2G/2D eingesetzt werden. Als Betriebsmedium dient Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar, Nennbetriebsdruck 6 bar. Das Produktgewicht beträgt 77,9 kg.
