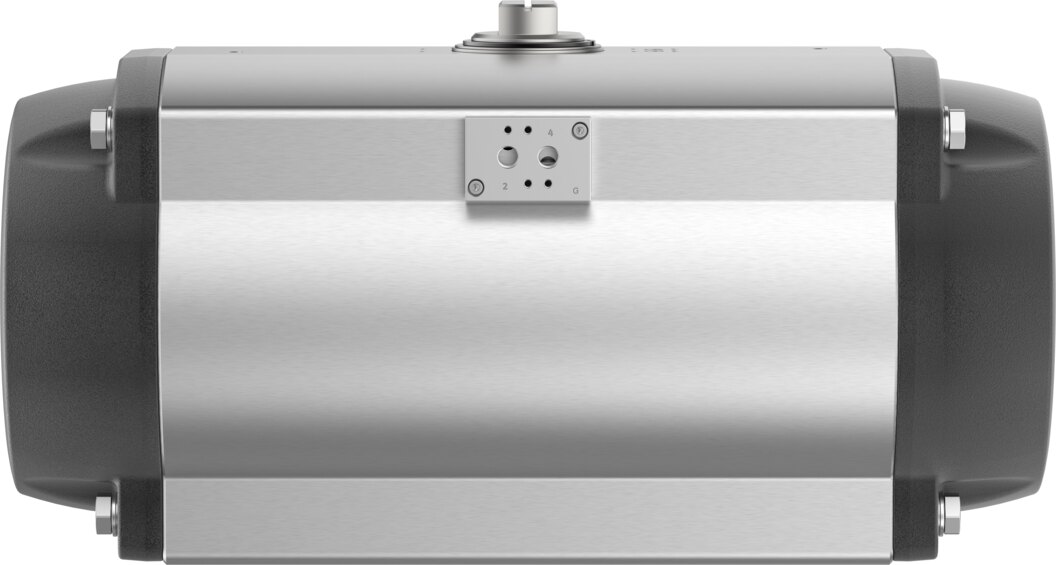

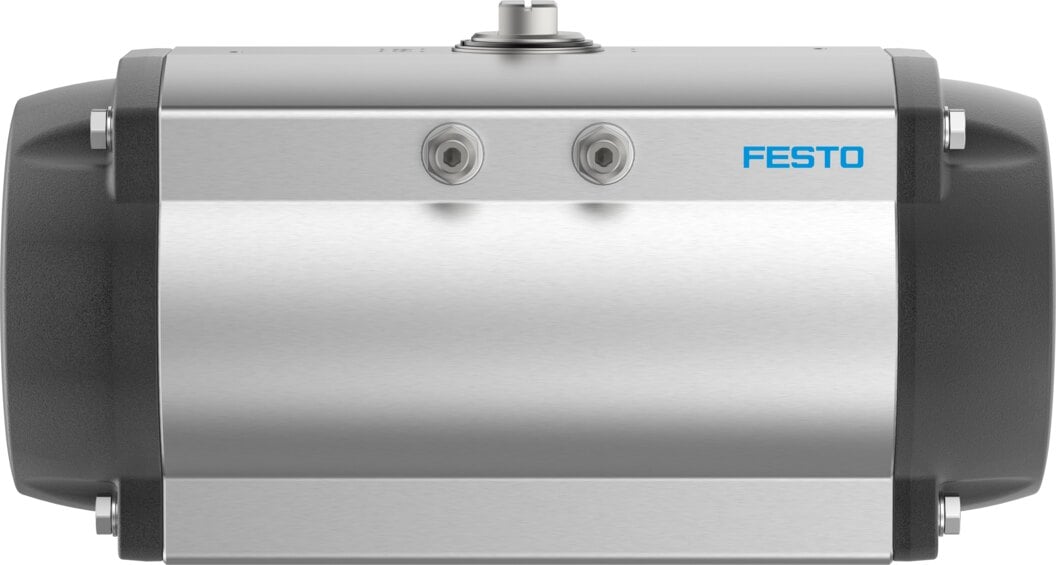

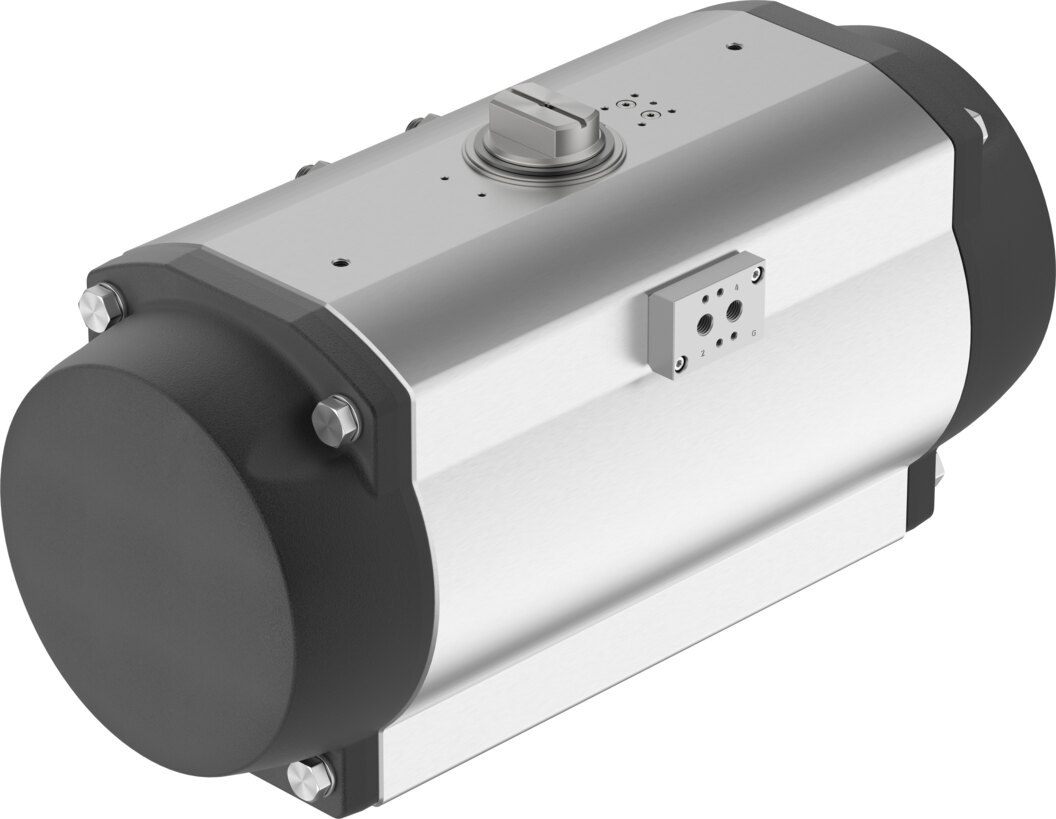

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 2300, Flansch F16 DFPD-2300-RP-90-RS35-F16-R3-C-VDE2 - Festo 8102911

Für Auf/Zu-Armaturen mit Sicherheitsstellung: Der DFPD-2300-RP-90-RS35-F16-R3-C-VDE2 arbeitet einfachwirkend mit Federrückstellung und erreicht bei 3,5 bar bis zu 916,5 Nm. Angebaut wird über das Lochbild F16 nach ISO 5211, die Welle T46, Tiefe 48 mm greift in die Armaturenspindel.

Vorteile

• Luftdrehmoment 564 bis 916,5 Nm bei 3,5 bar, Federrückstellmoment 504,7 bis 857,2 Nm
• Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
• Armaturenanschluss nach ISO 5211: Flansch F16, Wellenanschluss T46
• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 3
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Luftverbrauch 84,4 l pro Schaltzyklus bei 6 bar

Einsatz

Er betätigt Armaturen mit 90-Grad-Hub und Kopfflansch F16, zum Beispiel Kugelhähne oder Absperrklappen in Rohrleitungen. Für Ex-Bereiche: Der Antrieb mit Flansch F16 ist nach ATEX II 2G/2D für Zone 1 und 2 sowie Zone 21 und 22 geeignet. Als Betriebsmedium dient Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar, Nennbetriebsdruck 3,5 bar. Für die Auslegung der Armaturenkonsole: Produktgewicht 72,5 kg.
