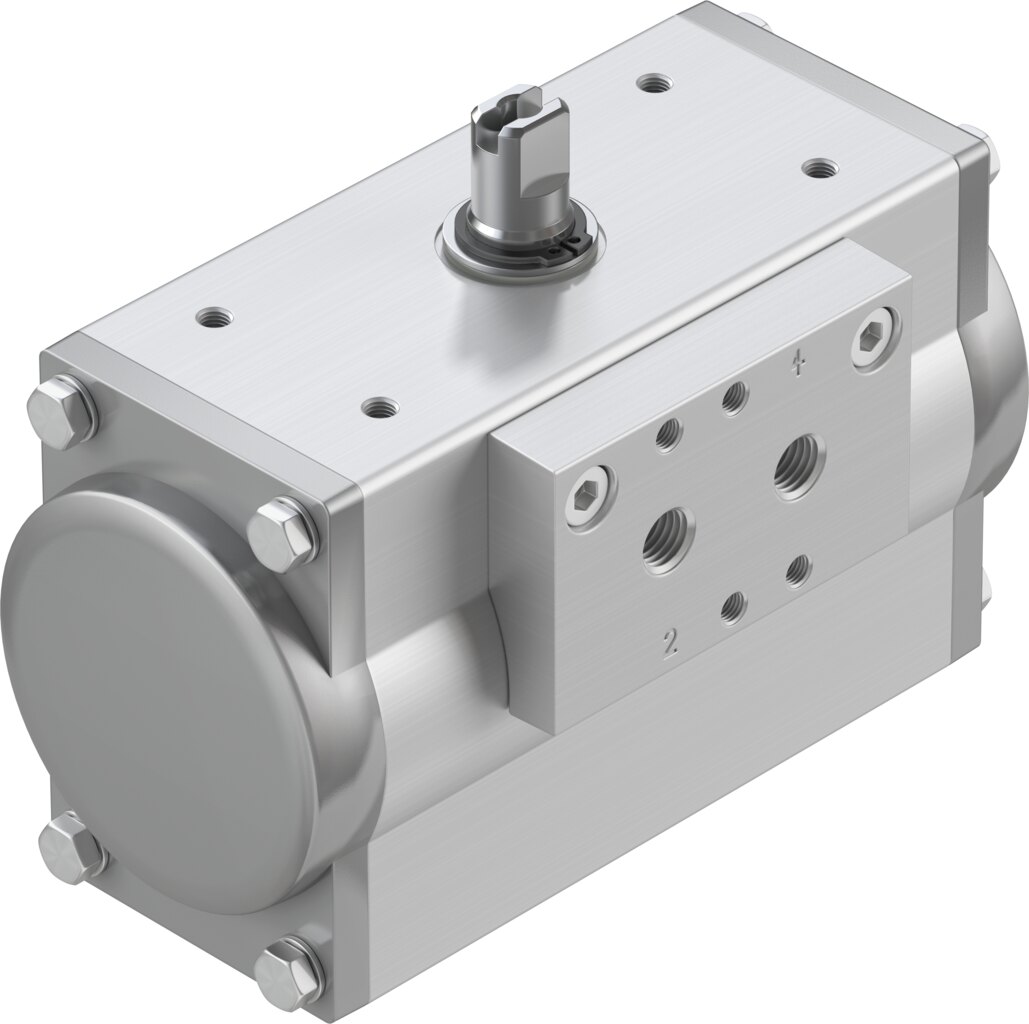

Schwenkantrieb doppeltwirkend, 20,1 Nm, Größe 20, Flansch F03 DFPD-20-RP-90-RD-F03 - Festo 8074669

Mit bis zu 20,1 Nm bei 5,5 bar Nennbetriebsdruck betätigt der DFPD der Größe 20 Kugelhähne und Absperrklappen mit Flanschbild F03. Angebaut wird über das Lochbild F03 nach ISO 5211, die Welle T9, Tiefe 10 mm greift in die Armaturenspindel.

Vorteile

• Drehmoment 20,1 Nm bei 5,5 bar Nennbetriebsdruck
• Armaturenanschluss nach ISO 5211: Flansch F03, Wellenanschluss T9
• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 1
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Einsetzbar in sicherheitsbezogenen Steuerungen (SRP/CS) bis SIL 2 Low Demand
• Luftverbrauch 1,8 l pro Schaltzyklus bei 6 bar

Einsatz

Er betätigt Armaturen mit 90-Grad-Hub und Kopfflansch F03, zum Beispiel Kugelhähne oder Absperrklappen in Rohrleitungen. Mit ATEX-Kategorie II 2G/2D ist der Einsatz des DFPD-20 in Zone 1 und 2 sowie Zone 21 und 22 möglich. Medium: Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig 2 bis 8 bar, Auslegungspunkt 5,5 bar. Das Produktgewicht beträgt 1,27 kg.
