Schwenkantrieb DFPD-160-RP-90-RS35-F07-R3-C-VDE2 - Festo 8102838

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 160, Flansch F07 DFPD-160-RP-90-RS35-F07-R3-C-VDE2 - Festo 8102838

Name: Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 160, Flansch F07 DFPD-160-RP-90-RS35-F07-R3-C-VDE2 - Festo 8102838
Brand: Festo
SKU: FES-8102838
Price: 431.04 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

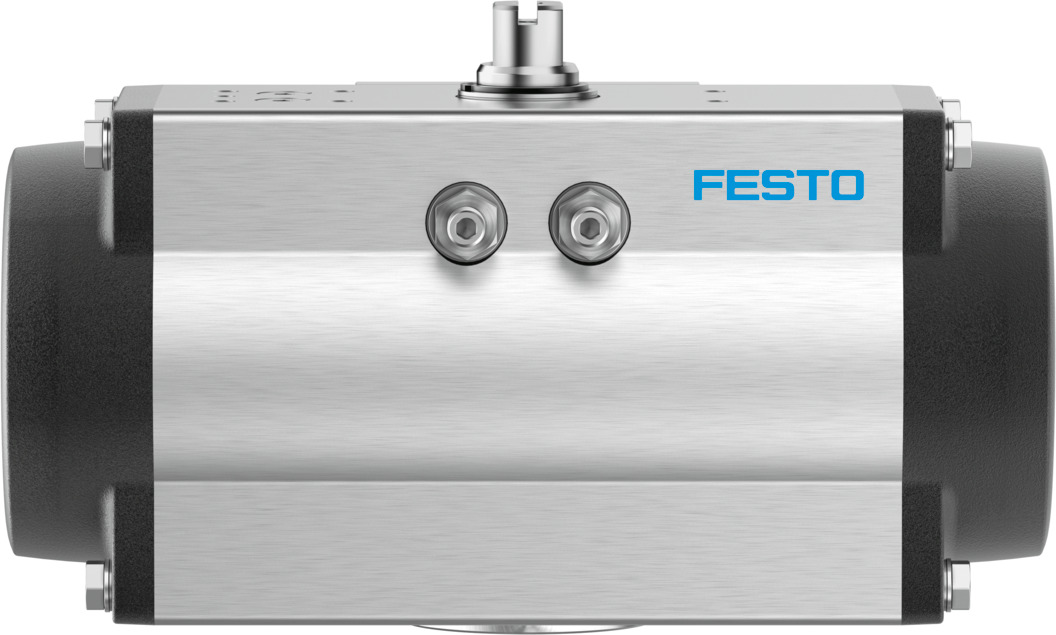

DFPD Schwenkantrieb einfachwirkend mit Federpaket, Größe 160 und Flanschbild F07 nach ISO 5211. Bei 3,5 bar Nennbetriebsdruck liefert die Druckluft 35,8 bis 68,8 Nm, die Feder stellt mit 33,7 bis 66,6 Nm zurück. Zulassung und Eignung: ATEX II 2G/2D, einsetzbar bis SIL 2 Low Demand. Gewicht 6,85 kg.

Netto

431,04 €

zzgl. MwSt.

512,94 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8102838

Hersteller-Nr. DFPD-160-RP-90-RS35-F07-R3-C-VDE2

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Fällt die Druckluft aus, dreht das Federpaket des DFPD-160-RP-90-RS35-F07-R3-C-VDE2 die Armatur in die definierte Stellung, mit mindestens 33,7 Nm Federmoment. Der Anbau erfolgt über Flansch F07 (ISO 5211) und Wellenanschluss T22, Tiefe 24 mm.

Vorteile

Luftdrehmoment 35,8 bis 68,8 Nm bei 3,5 bar, Federrückstellmoment 33,7 bis 66,6 Nm
Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
Armaturenanschluss nach ISO 5211: Flansch F07, Wellenanschluss T22

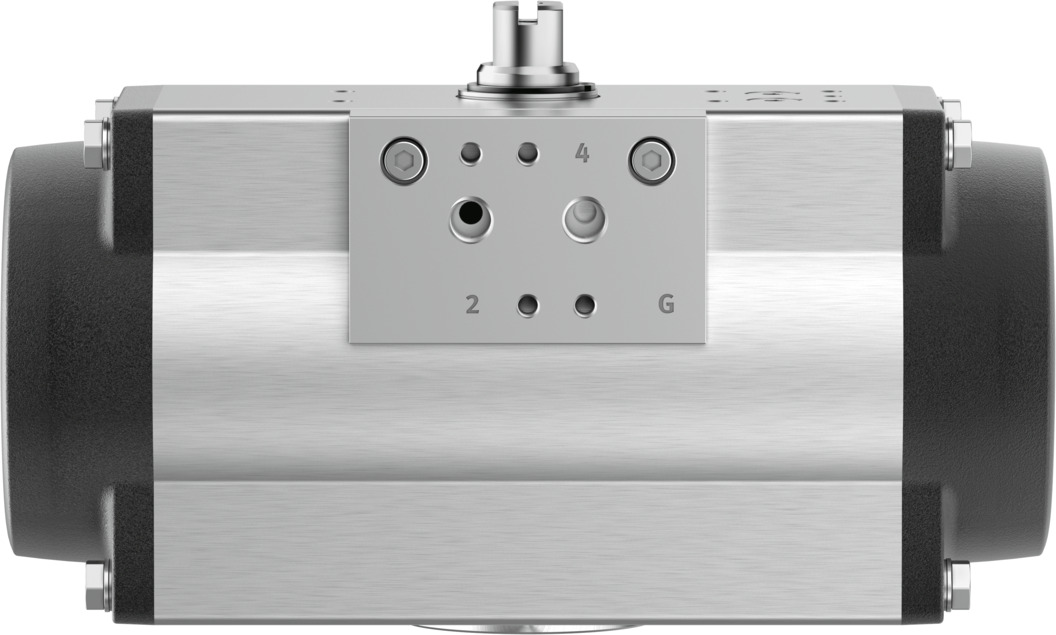

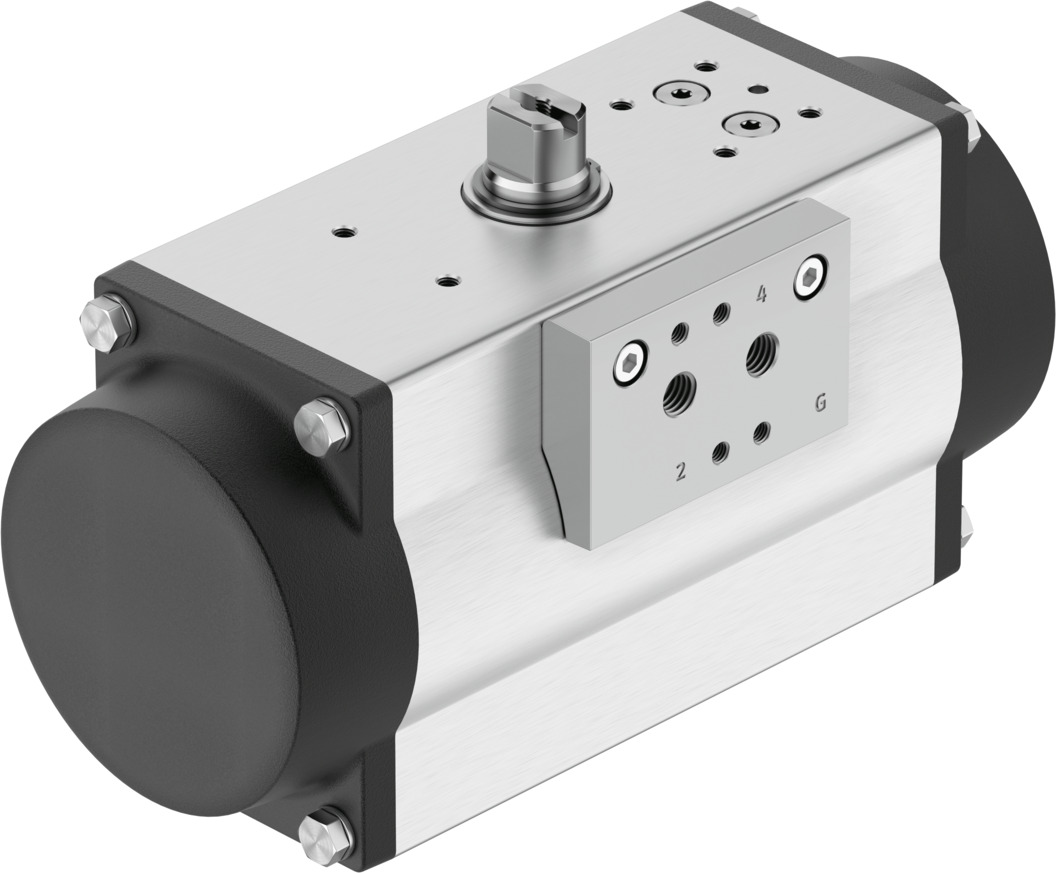

Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 1
Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
Luftverbrauch 5,9 l pro Schaltzyklus bei 6 bar

Einsatz

Der DFPD ist für Viertelumdrehungs-Armaturen mit Kopfflansch F07 gedacht, etwa Kugelhähne und Absperrklappen in der Prozesstechnik. Mit ATEX-Kategorie II 2G/2D ist der Einsatz des DFPD-160 in Zone 1 und 2 sowie Zone 21 und 22 möglich. Der DFPD-160-RP-90-RS35-F07-R3-C-VDE2 wird mit Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar betrieben. Das Produktgewicht beträgt 6,85 kg.

Technische Daten

Bestelltyp	DFPD-160-RP-90-RS35-F07-R3-C-VDE2
Festo-Teilenummer	8102838
Baugröße Stellantrieb	160
Flanschbohrbild	F07
Schwenkwinkel	90°
Verstellbereich Endlage bei 0°	-5 bis 5°
Verstellbereich Endlage bei Nennschwenkwinkel	-5 bis 5°
Wellenanschluss Tiefe	24 mm
Norm Anschluss zur Armatur	ISO 5211
Einbaulage	beliebig
Funktionsweise	einfachwirkend
Konstruktiver Aufbau	Zahnstange/Ritzel
Schließrichtung	rechtsschließend
Ventilanschluss entspricht Norm	VDI/VDE 3845 (NAMUR)
Verbindungsstelle für Stellungsregler und Stellungsrückmelder entspricht Norm	VDI/VDE 3845 Größe AA 1
Geräte-Typ nach VDMA 66413	Sicherheitsbauteil
Sicherheitsfunktion	Die Sicherheitsfunktion besteht darin, dass der Antrieb bei ausgeschalteter Druckluft und entlüfteter Federkammer in die definierte Sicherheitsschaltstellung schaltet, Diese Schaltbewegung wird durch die Federkraft des Federpakets realisiert
Safety Integrity Level (SIL)	bis SIL 2 Low Demand mode, bis SIL 3 in einer redundanten Architektur, bis SIL 1 High Demand mode
Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 (SIL)	Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand, Produkt kann eingesetzt werden in SRP/CS bis SIL 1 High Demand, bis SIL 3 in einer redundanten Architektur
Berstdruck	24 bar
Betriebsdruck	2 bis 8 bar
Nennbetriebsdruck	3,5 bar
Maritime Klassifizierung	siehe Zertifikat
CE-Zeichen (siehe Konformitätserklärung)	nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)	nach UK EX Vorschriften
Ex-Schutz Zulassung außerhalb der EU	EPL Gb (GB)
Explosionsschutz	Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX)
Zertifikat ausstellende Stelle	DNV TAP00001CE, TÜV Rheinland 968/V 1106.01/2023
ATEX-Kategorie Gas	II 2G
ATEX-Kategorie Staub	II 2D
Ex-Zündschutzart Gas	Ex h IIC T4 Gb X
Ex-Zündschutzart Staub	Ex h IIIC T105°C Db X
Ex-Umgebungstemperatur	-20 bis 80 °C
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Taupunkt min, 10 °C unterhalb der Umgebungs- und Mediumstemperatur, Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität	VDMA24364-B1/B2-L
Lagertemperatur	-20 bis 60 °C
Umgebungstemperatur	-20 bis 80 °C
Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel	68,8 Nm
Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel	35,8 Nm
Hinweis zum Drehmoment	Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung
Federrückstellmoment bei Schwenkwinkel 0°	33,7 Nm
Federrückstellmoment bei Schwenkwinkel 90°	66,6 Nm
Luftverbrauch bei 6 bar pro Zyklus 0°-Nennschwenkwinkel-0°	5,9 l
Produktgewicht	6853 g
Wellenanschluss	T22
Pneumatischer Anschluss	G1/4
Werkstoff-Hinweis	RoHS konform
Werkstoff Anschlussplatte	Aluminium-Knetlegierung, eloxiert
Werkstoff Deckel	Aluminium-Druckguss, eloxiert
Werkstoff Dichtungen	NBR
Werkstoff Feder	Federstahl
Werkstoff Gehäuse	Aluminium, eloxiert
Werkstoff Kolben	Aluminium-Druckguss
Werkstoff Lager	POM
Werkstoff Nocke	hochlegierter Stahl rostfrei
Werkstoff Schrauben	hochlegierter Stahl rostfrei
Werkstoff Welle	hochlegierter Stahl rostfrei
Gewicht	7 kg
Hersteller	Festo
Hersteller-Nr.	DFPD-160-RP-90-RS35-F07-R3-C-VDE2
EAN	4052568455545
Zolltarifnummer	84123900
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium
Gewinde	G 1/4
Dichtmaterial	NBR
Medium	Druckluft
Funktion	einfachwirkend
Bauart	Zahnstange/Ritzel
Betätigungsart	pneumatisch
Norm	DIN EN ISO 5211, VDI/VDE 3845
Serie	DFPD
Betriebsdruck max [bar]	8
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
