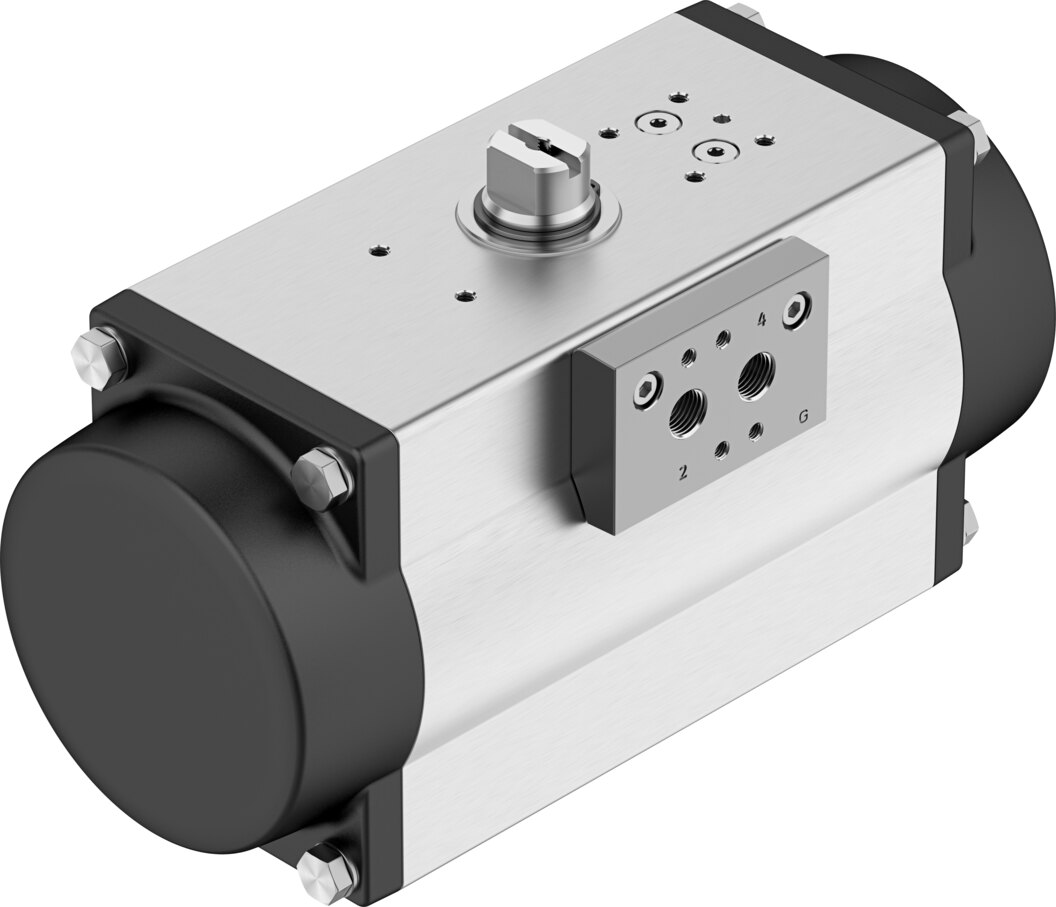

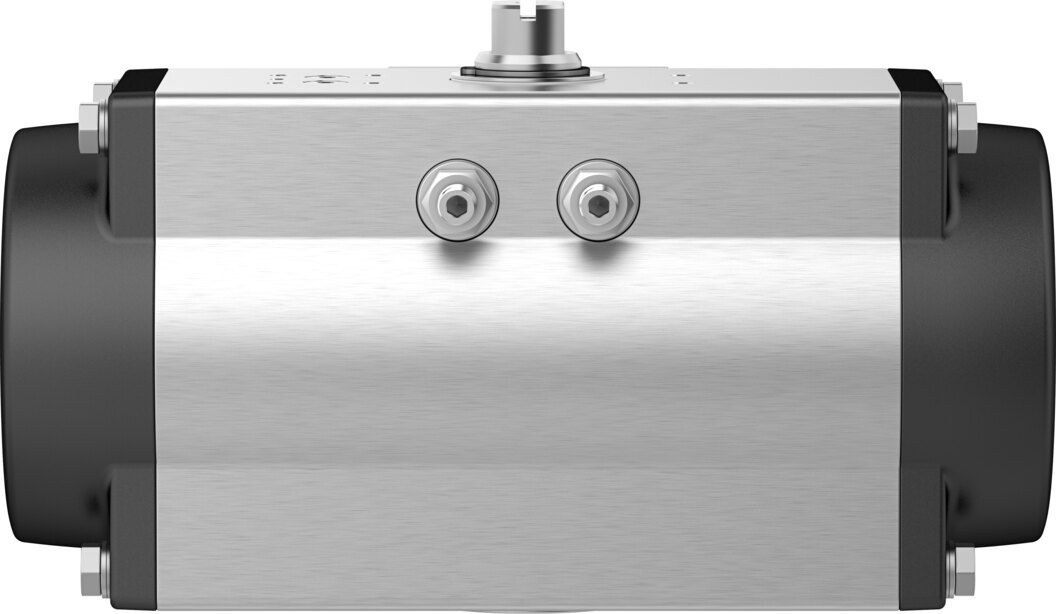

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 160, Flansch F07 DFPD-160-RP-90-RS35-F07-17-R3-C-VDE2 - Festo 8144441

Fällt die Druckluft aus, dreht das Federpaket des DFPD-160-RP-90-RS35-F07-17-R3-C-VDE2 die Armatur in die definierte Stellung, mit mindestens 33,7 Nm Federmoment. Flanschbild F07 nach ISO 5211 und Wellenanschluss T17, Tiefe 19 mm passen direkt auf den Armaturenkopf.

Vorteile

• Luftdrehmoment 35,8 bis 68,8 Nm bei 3,5 bar, Federrückstellmoment 33,7 bis 66,6 Nm
• Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
• Armaturenanschluss nach ISO 5211: Flansch F07, Wellenanschluss T17
• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 1
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Einsetzbar in sicherheitsbezogenen Steuerungen (SRP/CS) bis SIL 2 Low Demand

Einsatz

Typische Aufgaben sind Auf/Zu-Betätigung von Kugelhähnen, Absperrklappen und Kükenhähnen mit Kopfflansch F07. Die ATEX-Einstufung II 2G/2D erlaubt den Einbau des DFPD-160-RP-90-RS35-F07-17-R3-C-VDE2 in Zone 1 und 2 sowie Zone 21 und 22. Medium: Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig 2 bis 8 bar, Auslegungspunkt 3,5 bar. Das Produktgewicht beträgt 6,85 kg.
