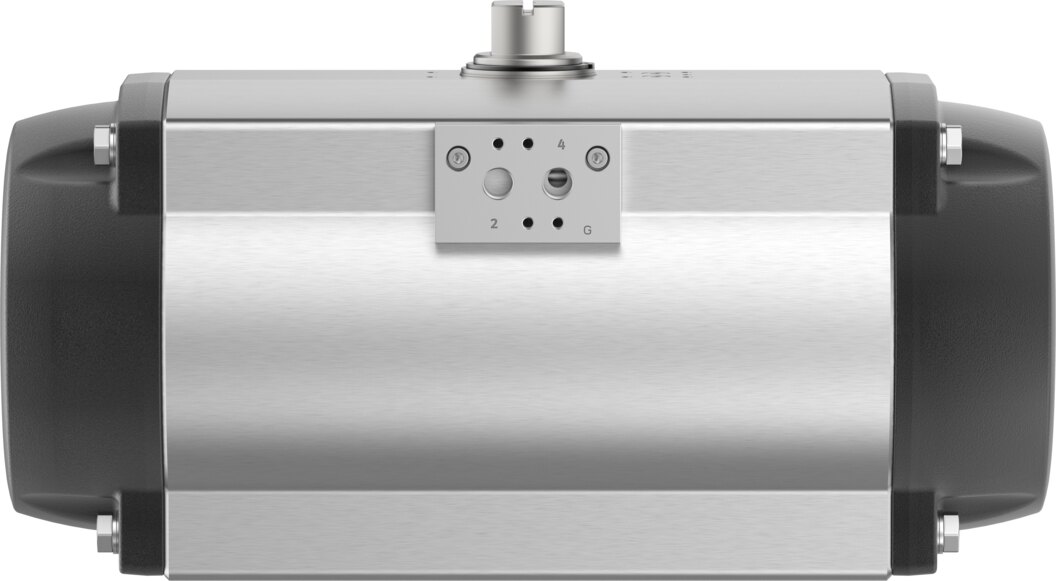

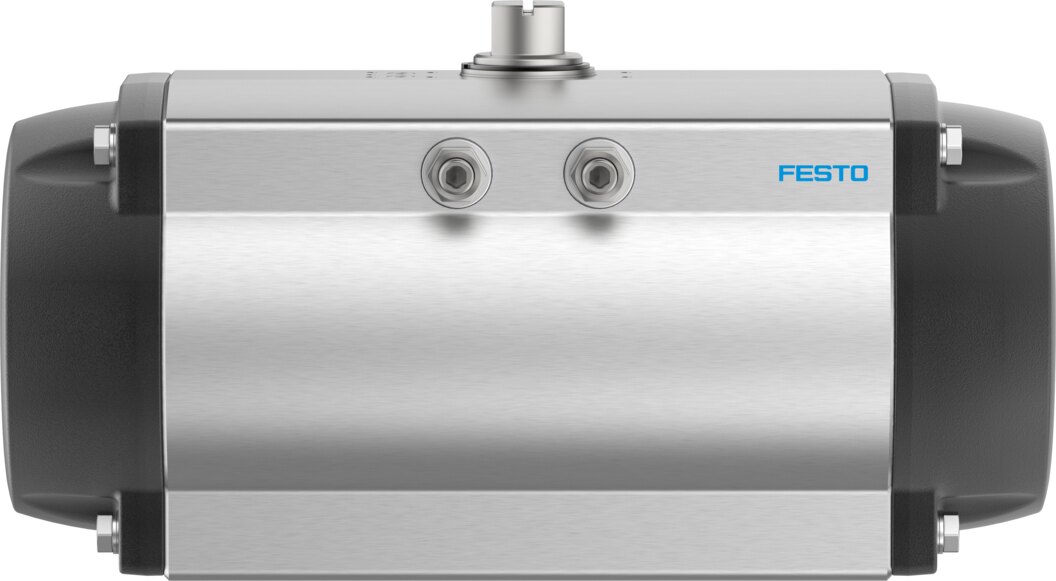

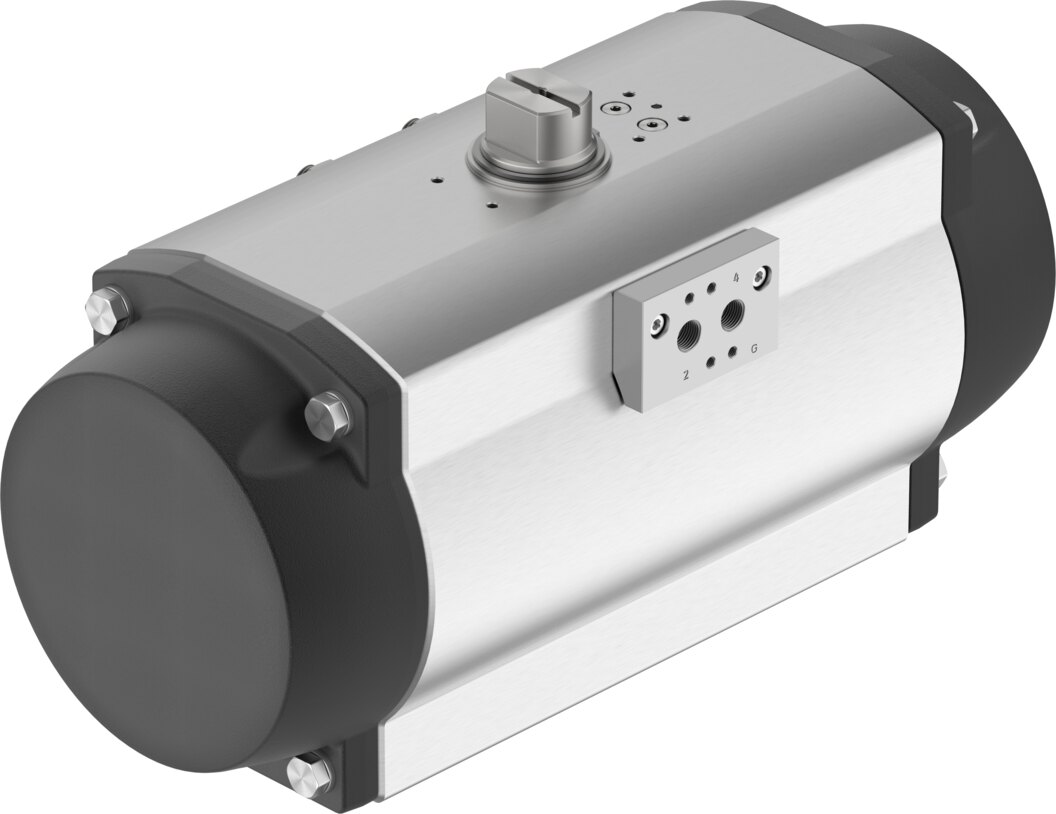

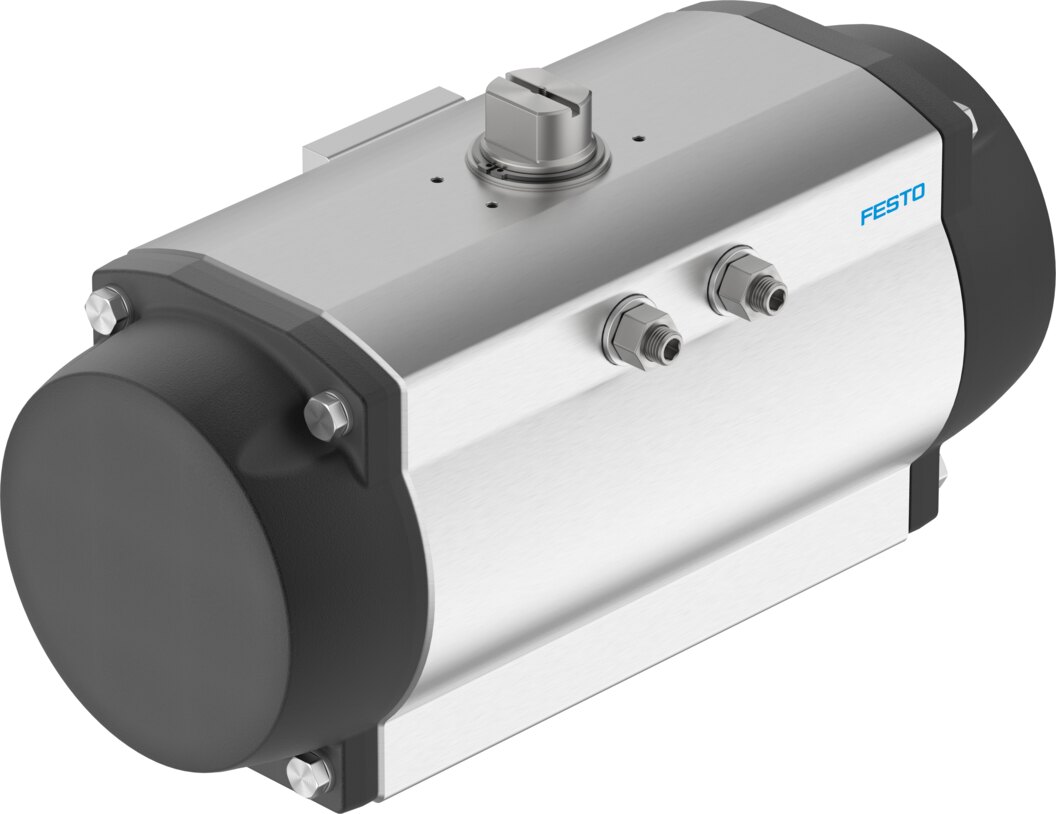

Schwenkantrieb DFPD-1200-RP-90-RS35-F14-R3-C-VDE2 - Festo 8102903
Netto
zzgl. MwSt.
2.025,46 € inkl. 19 % MwSt., zzgl. Versand
1.702,07 €
Artikel
FES-8102903
Hersteller-Nr.
DFPD-1200-RP-90-RS35-F14-R3-C-VDE2
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baugröße Stellantrieb | 1200 |
|---|---|
| Flanschbohrbild | F14 |
| Schwenkwinkel | 90 deg |
| Verstellbereich Endlage bei 0° | -5 ... 5 deg |
| Verstellbereich Endlage bei Nennschenkwinkel | -5 ... 5 deg |
| Wellenanschluss Tiefe | 38 mm |
| Norm Anschluss zur Armatur | ISO 5211 |
| Einbaulage | beliebig |
| Funktionsweise | einfachwirkend |
| Konstruktiver Aufbau | Zahnstange/Ritzel |
| Schließrichtung | rechtsschließend |
| Ventilanschluss entspricht Norm | VDI/VDE 3845 (NAMUR) |
| Verbindungsstelle für Stellungsregler und Stellungsrückmelder entspricht Norm | VDI/VDE 3845 Größe AA 3 |
| Geräte-Typ nach VDMA 66413 | Sicherheitsbauteil |
| Sicherheitsfunktion | Die Sicherheitsfunktion besteht darin, dass der Antrieb bei ausgeschalteter Druckluft und entlüfteter Federkammer in die definierte Sicherheitsschaltstellung schaltet. Diese Schaltbewegung wird durch die Federkraft des Federpakets realisiert. |
| Safety Integrity Level (SIL) | bis SIL 2 Low Demand mode, bis SIL 3 in einer redundanten Architektur, bis SIL 1 High Demand mode |
| Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 (SIL) | Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand, Produkt kann eingesetzt werden in SRP/CS bis SIL 1 High Demand, bis SIL 3 in einer redundanten Architektur |
| Berstdruck | 24 bar |
| Betriebsdruck | 2 ... 8 bar |
| Nennbetriebsdruck | 3,5 bar |
| Maritime Klassifizierung | siehe Zertifikat |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Ex-Schutz Zulassung außerhalb der EU | EPL Gb (GB) |
| Explosionsschutz | Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX) |
| Zertifikat ausstellende Stelle | DNV TAP00001CE, TÜV Rheinland 968/V 1106.01/2023 |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb X |
| Ex-Zündschutzart Staub | Ex h IIIC T105°C Db X |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +80°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Taupunkt min. 10 °C unterhalb der Umgebungs- und Mediumstemperatur, Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Lagertemperatur | -20 ... 60 °C |
| Umgebungstemperatur | -20 ... 80 °C |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 479,2 Nm |
| Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel | 302,9 Nm |
| Hinweis zum Drehmoment | Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung. |
| Federrückstellmoment bei Schwenkwinkel 0° | 264,9 Nm |
| Federrückstellmoment bei Schwenkwinkel 90° | 441,3 Nm |
| Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nennschwenkwinkel-0° | 43,5 l |
| Produktgewicht | 40042 g |
| Wellenanschluss | T36 |
| Pneumatischer Anschluss | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschlussplatte | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Deckel | Aluminium-Druckguss, eloxiert |
| Werkstoff Dichtungen | NBR |
| Werkstoff Feder | Federstahl |
| Werkstoff Gehäuse | Aluminium, eloxiert |
| Werkstoff Kolben | Aluminium-Druckguss |
| Werkstoff Lager | POM |
| Werkstoff Nocke | Stahl |
| Werkstoff Schrauben | hochlegierter Stahl rostfrei |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Hersteller | Festo |
| Hersteller-Nr. | DFPD-1200-RP-90-RS35-F14-R3-C-VDE2 |
| EAN | 4052568456085 |
| Zolltarifnummer | 84123900 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
