Linearantrieb DFPC-250-350-D-V4EX4-3E-45S-M24P-W2 - Festo 8172156
Linearantrieb DFPC-250-350-D-V4EX4-3E-45S-M24P-W2 - Festo 8172156 Linearantrieb DFPC-250-350-D-V4EX4-3E-45S-M24P-W2 - Festo 8172156 Linearantrieb DFPC-250-350-D-V4EX4-3E-45S-M24P-W2 - Festo 8172156 Linearantrieb DFPC-250-350-D-V4EX4-3E-45S-M24P-W2 - Festo 8172156

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

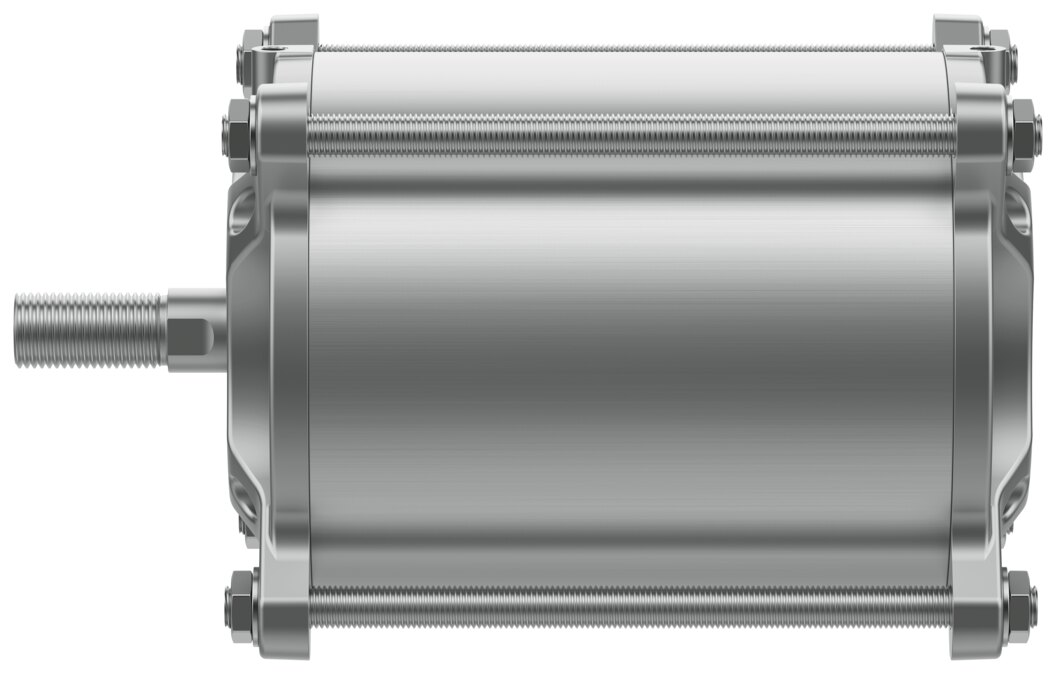

Linearantrieb für Prozessventile Ø 250 mm Hub 350 mm ATEX DFPC-250-350-D-V4EX4-3E-45S-M24P-W2 - Festo 8172156

Festo ✓ Originalprodukt Neuware

Pneumatischer Linearantrieb für Prozessventile mit 29452 N Stellkraft bei 6 bar und 350 mm Hub. Direkter Anbau an die Armatur über Flansch F10, F14 nach ISO 5210. ATEX II 2G.

Netto
2.506,20 €
zzgl. MwSt.
2.982,38 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8172156
Hersteller-Nr. DFPC-250-350-D-V4EX4-3E-45S-M24P-W2
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

29452 N Stellkraft bei 6 bar und 350 mm Hub: Der doppeltwirkende DFPC-250-350-D-V4EX4-3E-45S-M24P-W2 ist für das Öffnen und Schließen linear betätigter Ventile gebaut. Der Anbau erfolgt über Flansch F10, F14 nach ISO 5210.

Vorteile

  • Theoretische Kraft bei 6 bar: 29452 N im Vorlauf, 28698 N im Rücklauf
  • Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb
  • Direkter Anbau an die Armatur über Flansch nach ISO 5210, Bohrbild F10, F14
  • Elastische Dämpfungsringe an beiden Enden (P), zulässige Aufprallenergie 6 J
  • Betriebsdruck 2,5 bis 8 bar
  • Druckluftanschluss G1/4

Einsatz

Der DFPC-250-350-D-V4EX4-3E-45S-M24P-W2 betätigt Schieber und andere linear arbeitende Armaturen in Prozessanlagen, etwa in der Wasser- und Abwassertechnik oder in der Chemie. Bei 350 mm Hub und 29452 N Stellkraft wird er nach Ventilhub und benötigter Schließkraft ausgewählt. Die ATEX-Kennzeichnung II 2G erlaubt den Einsatz in Zone 1.

Technische Daten

MerkmalWert
TypDFPC-250-350-D-V4EX4-3E-45S-M24P-W2
Festo-Teilenummer8172156
Baugröße Stellantrieb250
FlanschbohrbildF10, F14
Hub350 mm
Kolben-Ø250 mm
Norm Anschluss zur ArmaturISO 5210
Dämpfungelastische Dämpfungsringe/-platten beidseitig
Einbaulagebeliebig
Funktionsweisedoppeltwirkend
Konstruktiver AufbauKolben, Kolbenstange, Zugstange, Zylinderrohr
Positionserkennungfür Näherungsschalter
VariantenSondergewinde an der Kolbenstange, Kolbenstangen-Außengewinde einseitig verkürzt, Verlängerte Kolbenstange
Betriebsdruck2,5 bis 8 bar
Nennbetriebsdruck6 bar
CE-Zeichen (siehe Konformitätserklärung)nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)nach UK EX Vorschriften
Ex-Schutz Zulassung außerhalb der EUEPL Gb (GB)
ExplosionsschutzZone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX)
ATEX-Kategorie GasII 2G
ATEX-Kategorie StaubII 2D
Ex-Zündschutzart GasEx h IIC T4 Gb
Ex-Zündschutzart StaubEx h IIIC T120°C Db
Ex-Umgebungstemperatur-20 °C ≤ Ta ≤ +80 °C
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen6 J
Theoretische Kraft bei 6 bar, Rücklauf28698 N
Theoretische Kraft bei 6 bar, Vorlauf29452 N
Luftverbrauch rücklaufend pro 10 mm Hub3,348 l
Luftverbrauch vorlaufend pro 10 mm Hub3,436 l
Bewegte Masse bei 0 mm Hub5600,4 g
Zuschlag bewegte Masse pro 10 mm Hub105,31 g
Produktgewicht31040 g
Grundgewicht bei 0 mm Hub19296,54 g
Gewichtszuschlag pro 10 mm Hub335,51 g
Befestigungsartauf Flansch nach ISO 5210, mit Stehbolzen
Pneumatischer AnschlussG1/4
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Kokillenguss, Aluminium
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff Kolbenstangen-DichtabstreiferTPE-U(PU)
Werkstoff Mutterhochlegierter Stahl rostfrei
Werkstoff statische DichtungenNBR
Werkstoff Zugankerhochlegierter Stahl rostfrei
Werkstoff ZylinderrohrAluminium-Knetlegierung, gleiteloxiert
Gewicht43 kg
HerstellerFesto
Hersteller-Nr.DFPC-250-350-D-V4EX4-3E-45S-M24P-W2
EAN4052568610456
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeG 1/4
Hub [mm]350
MediumDruckluft
Funktiondoppeltwirkend
BauartKolben, Kolbenstange, Zylinderrohr, Zugstange
Bohrung (mm)250
Betriebsdruck max [bar]8
Temperaturbereich-20-80 °C
Temperatur (max.)80
