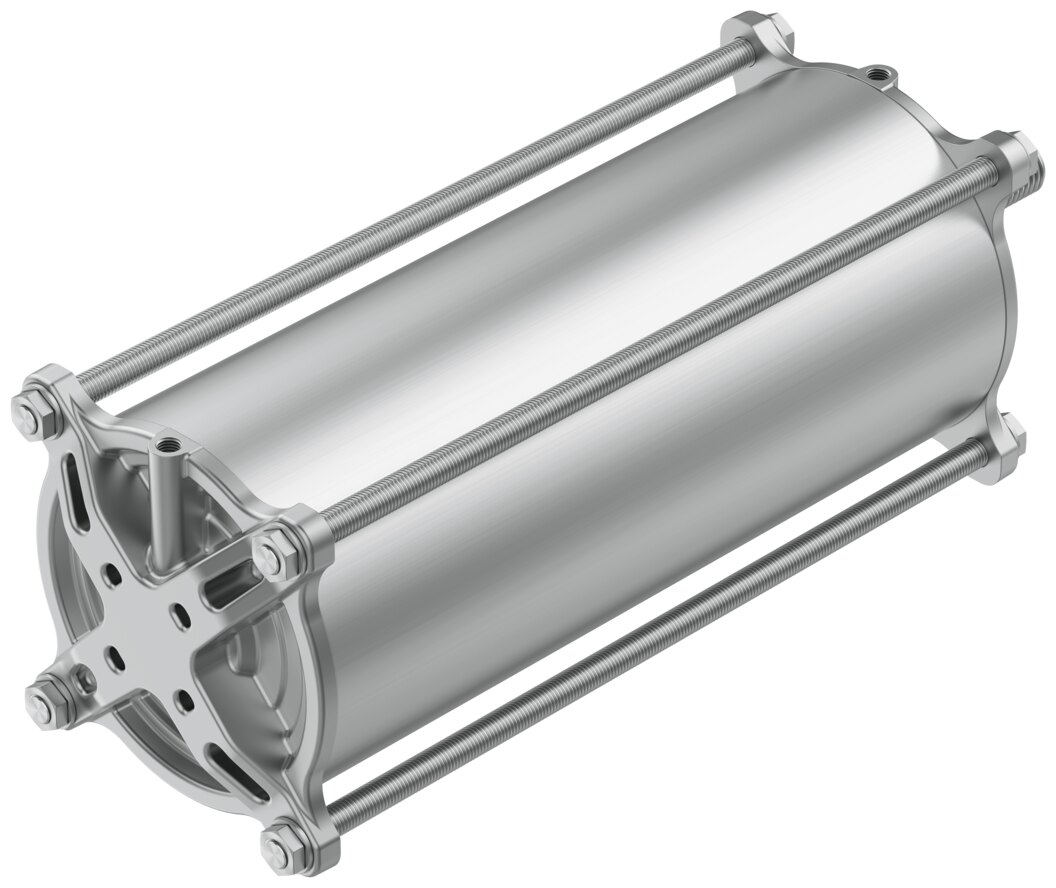

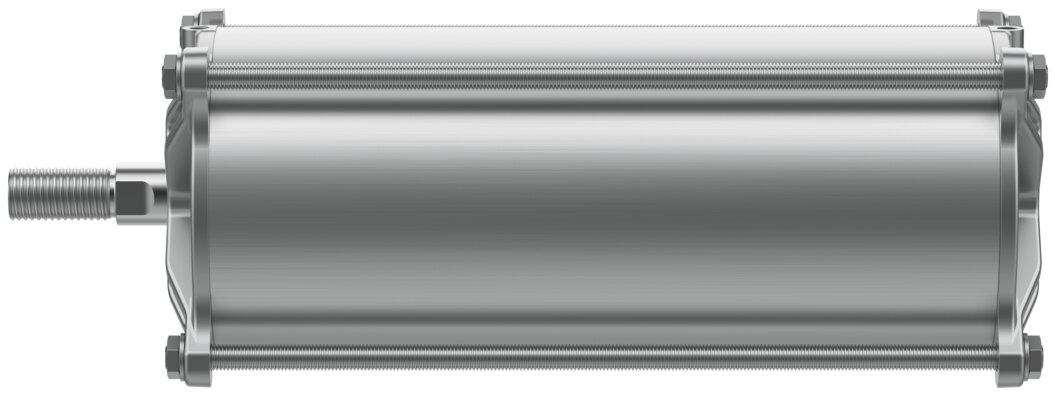

Linearantrieb für Prozessventile Ø 200 mm Hub 400 mm DFPC-200-400-D - Festo 8133106

Name: Linearantrieb für Prozessventile Ø 200 mm Hub 400 mm DFPC-200-400-D - Festo 8133106
Brand: Festo
SKU: FES-8133106
Price: 782.48 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Öffnet und schließt linear betätigte Armaturen mit 400 mm Hub und bis zu 18850 N bei 6 bar. Kolben-Ø 200 mm, Flanschbild F10 nach ISO 5210. Vorbereitet für Näherungsschalter.

Netto

782,48 €

zzgl. MwSt.

931,15 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8133106

Hersteller-Nr. DFPC-200-400-D

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Der Linearantrieb DFPC-200-400-D betätigt linear arbeitende Prozessarmaturen und schiebt bei 6 bar mit 18850 N. Er wird über einen Flansch nach ISO 5210 mit Bohrbild F10 direkt auf die Armatur gesetzt, der Hub beträgt 400 mm.

Vorteile

Theoretische Kraft bei 6 bar: 18850 N im Vorlauf, 18096 N im Rücklauf
Direkter Anbau an die Armatur über Flansch nach ISO 5210, Bohrbild F10
Elastische Dämpfungsringe an beiden Enden (P), zulässige Aufprallenergie 4,8 J
Vorbereitet für Näherungsschalter zur Endlagenabfrage
Betriebsdruck 2 bis 8 bar
Druckluftanschluss G1/4

Einsatz

Einsatzfeld des DFPC-200-400-D sind Prozessanlagen, in denen Armaturen mit 400 mm Hub pneumatisch auf- und zugefahren werden. Die Auswahl richtet sich nach Ventilhub, Flanschbild F10 und der nötigen Kraft von bis zu 18850 N bei 6 bar.

Technische Daten

Merkmal	Wert
Typ	DFPC-200-400-D
Festo-Teilenummer	8133106
Baugröße Stellantrieb	200
Flanschbohrbild	F10
Hub	400 mm
Kolben-Ø	200 mm
Norm Anschluss zur Armatur	ISO 5210
Dämpfung	elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Funktionsweise	doppeltwirkend
Konstruktiver Aufbau	Kolben, Kolbenstange, Zugstange, Zylinderrohr
Positionserkennung	für Näherungsschalter
Betriebsdruck	2 bis 8 bar
Nennbetriebsdruck	6 bar
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit	Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit	Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-Zone III
Umgebungstemperatur	-20 bis 80 °C
Aufprallenergie in den Endlagen	4,8 J
Theoretische Kraft bei 6 bar, Rücklauf	18096 N
Theoretische Kraft bei 6 bar, Vorlauf	18850 N
Luftverbrauch rücklaufend pro 10 mm Hub	2,111 l
Luftverbrauch vorlaufend pro 10 mm Hub	2,199 l
Bewegte Masse bei 0 mm Hub	3575,4 g
Zuschlag bewegte Masse pro 10 mm Hub	105,31 g
Produktgewicht	20490 g
Grundgewicht bei 0 mm Hub	10258,2 g
Gewichtszuschlag pro 10 mm Hub	255,79 g
Befestigungsart	auf Flansch nach ISO 5210, mit Stehbolzen
Pneumatischer Anschluss	G1/4
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Kokillenguss
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Werkstoff Kolbenstangen-Dichtabstreifer	TPE-U(PU)
Werkstoff Mutter	hochlegierter Stahl rostfrei
Werkstoff statische Dichtungen	NBR
Werkstoff Zuganker	hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr	Aluminium-Knetlegierung, gleiteloxiert
Gewicht	21 kg
Hersteller	Festo
Hersteller-Nr.	DFPC-200-400-D
EAN	4052568566371
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium
Gewinde	G 1/4
Hub [mm]	400
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Kolben, Kolbenstange, Zylinderrohr, Zugstange
Bohrung (mm)	200
Betriebsdruck max [bar]	8
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
