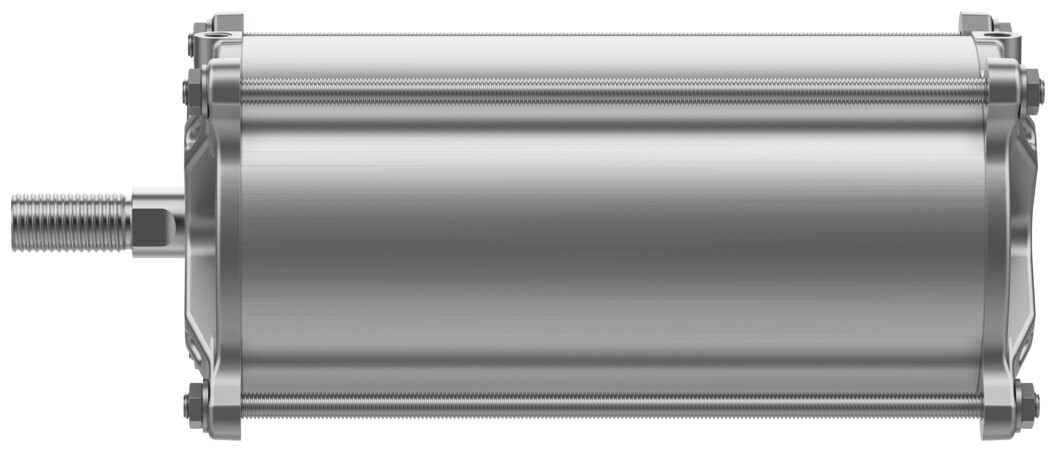

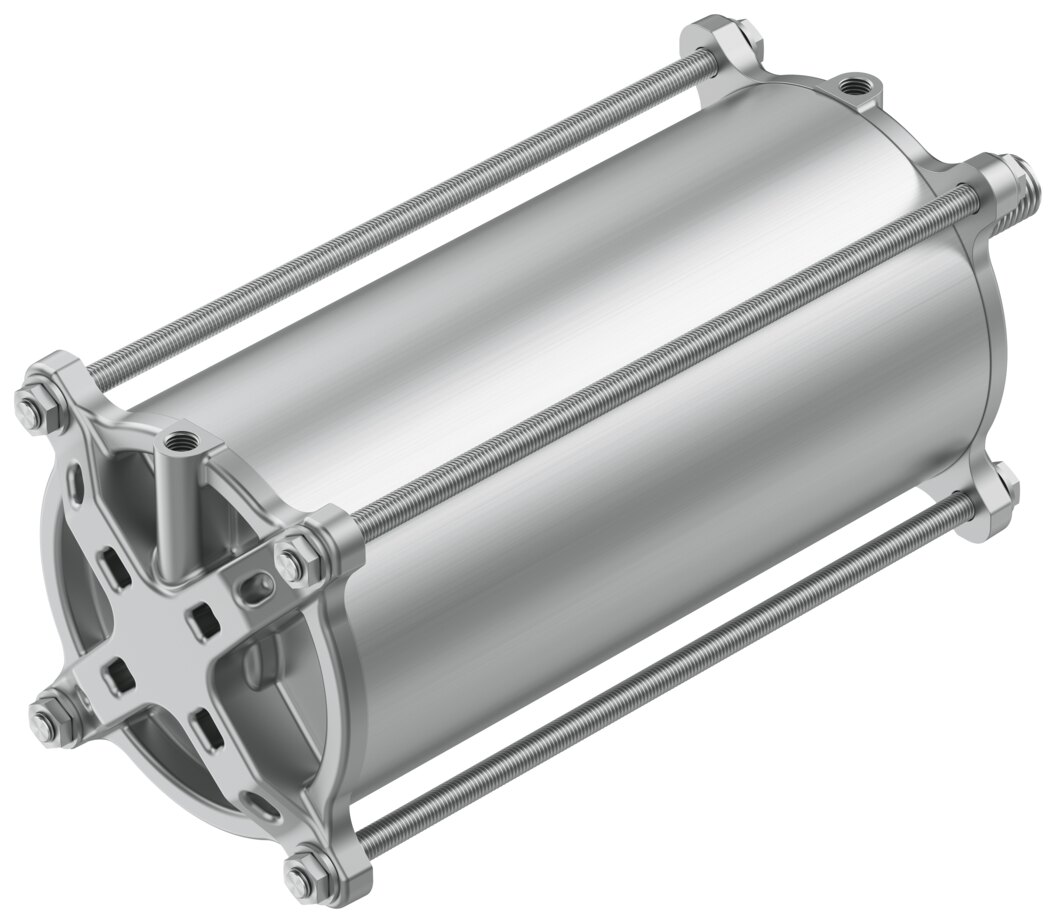

Linearantrieb für Prozessventile Ø 160 mm Hub 250 mm DFPC-160-250-D - Festo 8133081

Name: Linearantrieb für Prozessventile Ø 160 mm Hub 250 mm DFPC-160-250-D - Festo 8133081
Brand: Festo
SKU: FES-8133081
Price: 486.58 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Öffnet und schließt linear betätigte Armaturen mit 250 mm Hub und bis zu 12064 N bei 6 bar. Kolben-Ø 160 mm, Flanschbild F10 nach ISO 5210. Vorbereitet für Näherungsschalter.

Netto

486,58 €

zzgl. MwSt.

579,03 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8133081

Hersteller-Nr. DFPC-160-250-D

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Mit Kolben-Ø 160 mm erreicht der Prozessventil-Antrieb DFPC-160-250-D im Vorlauf 12064 N und im Rücklauf 11581 N. Flansch F10 nach ISO 5210 und Stehbolzen sorgen für den direkten Sitz auf der Armatur.

Vorteile

Direkter Anbau an die Armatur über Flansch nach ISO 5210, Bohrbild F10
Theoretische Kraft bei 6 bar: 12064 N im Vorlauf, 11581 N im Rücklauf
Elastische Dämpfungsringe an beiden Enden (P), zulässige Aufprallenergie 3,3 J
Vorbereitet für Näherungsschalter zur Endlagenabfrage
Druckluftanschluss G1/4
Betriebsdruck 2 bis 8 bar

Einsatz

Einsatzfeld des DFPC-160-250-D sind Prozessanlagen, in denen Armaturen mit 250 mm Hub pneumatisch auf- und zugefahren werden. Die Auswahl richtet sich nach Ventilhub, Flanschbild F10 und der nötigen Kraft von bis zu 12064 N bei 6 bar.

Technische Daten

Merkmal	Wert
Typ	DFPC-160-250-D
Festo-Teilenummer	8133081
Baugröße Stellantrieb	160
Flanschbohrbild	F10
Hub	250 mm
Kolben-Ø	160 mm
Norm Anschluss zur Armatur	ISO 5210
Dämpfung	elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Funktionsweise	doppeltwirkend
Konstruktiver Aufbau	Kolben, Kolbenstange, Zugstange, Zylinderrohr
Positionserkennung	für Näherungsschalter
Betriebsdruck	2 bis 8 bar
Nennbetriebsdruck	6 bar
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit	Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit	Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-Zone III
Umgebungstemperatur	-20 bis 80 °C
Aufprallenergie in den Endlagen	3,3 J
Theoretische Kraft bei 6 bar, Rücklauf	11581 N
Theoretische Kraft bei 6 bar, Vorlauf	12064 N
Luftverbrauch rücklaufend pro 10 mm Hub	1,351 l
Luftverbrauch vorlaufend pro 10 mm Hub	1,407 l
Bewegte Masse bei 0 mm Hub	2102 g
Zuschlag bewegte Masse pro 10 mm Hub	64,34 g
Produktgewicht	9660 g
Grundgewicht bei 0 mm Hub	5948,7 g
Gewichtszuschlag pro 10 mm Hub	148,61 g
Befestigungsart	auf Flansch nach ISO 5210, mit Stehbolzen
Pneumatischer Anschluss	G1/4
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Kokillenguss
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Werkstoff Kolbenstangen-Dichtabstreifer	TPE-U(PU)
Werkstoff Mutter	hochlegierter Stahl rostfrei
Werkstoff statische Dichtungen	NBR
Werkstoff Zuganker	hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr	Aluminium-Knetlegierung, gleiteloxiert
Gewicht	10 kg
Hersteller	Festo
Hersteller-Nr.	DFPC-160-250-D
EAN	4052568566333
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium
Gewinde	G 1/4
Hub [mm]	250
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Kolben, Kolbenstange, Zylinderrohr, Zugstange
Bohrung (mm)	160
Betriebsdruck max [bar]	8
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
