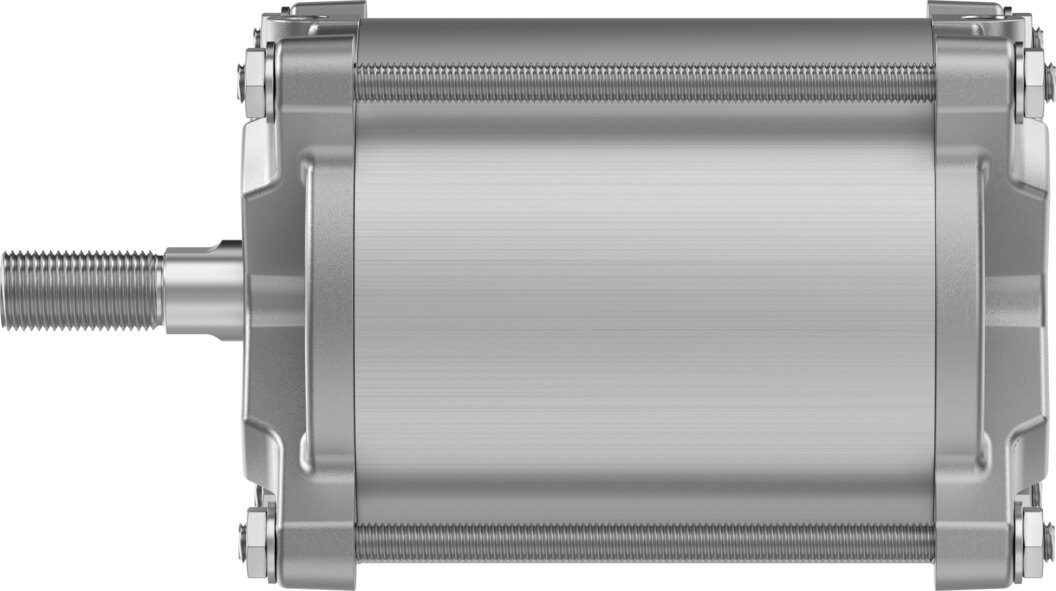

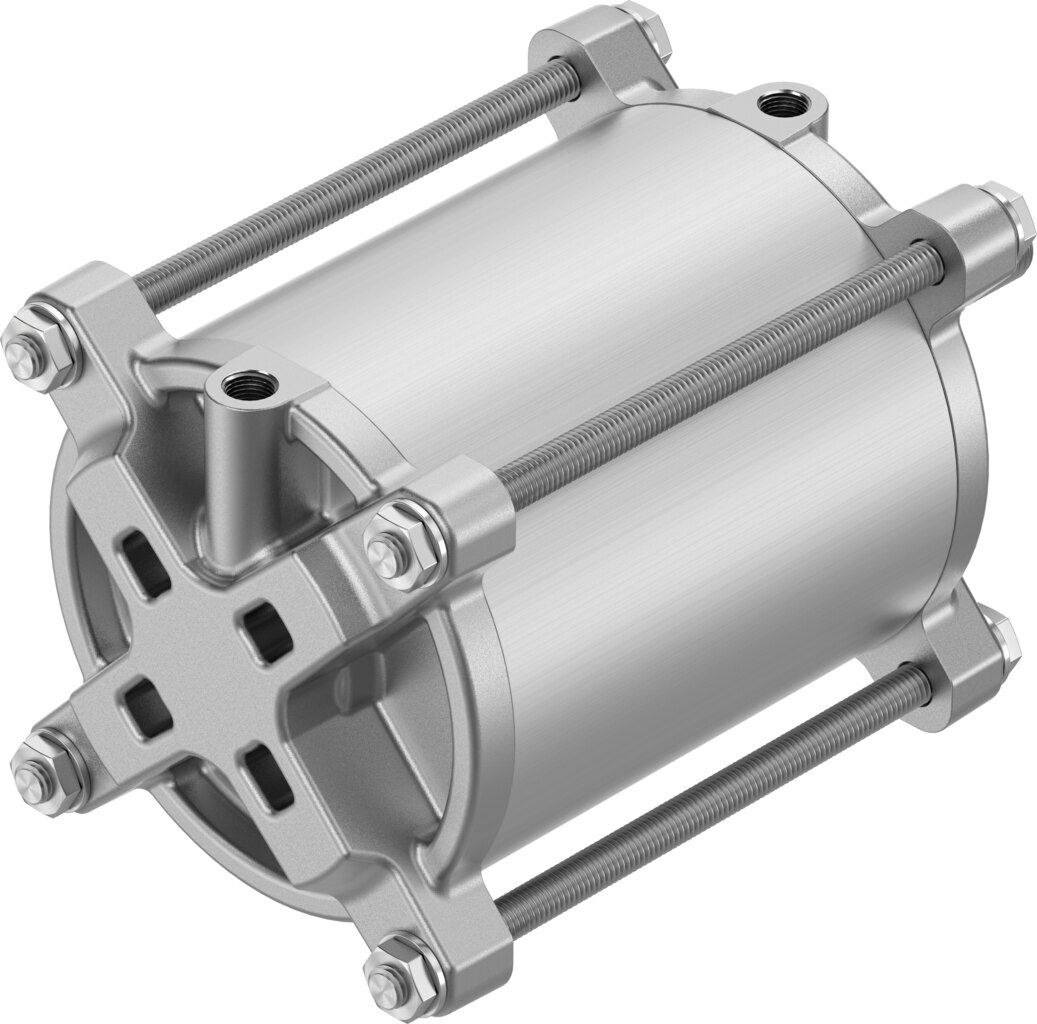

Linearantrieb für Prozessventile Ø 100 mm Hub 80 mm ATEX DFPC-100-80-D-V4EX4-44E-9S-W2 - Festo 8172146

Name: Linearantrieb für Prozessventile Ø 100 mm Hub 80 mm ATEX DFPC-100-80-D-V4EX4-44E-9S-W2 - Festo 8172146
Brand: Festo
SKU: FES-8172146
Price: 277.49 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Öffnet und schließt linear betätigte Armaturen mit 80 mm Hub und bis zu 4712 N bei 6 bar. Kolben-Ø 100 mm, Flanschbild F07 nach ISO 5210, zugelassen nach ATEX II 2G.

Netto

277,49 €

zzgl. MwSt.

330,21 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8172146

Hersteller-Nr. DFPC-100-80-D-V4EX4-44E-9S-W2

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Mit Kolben-Ø 100 mm erreicht der Prozessventil-Antrieb DFPC-100-80-D-V4EX4-44E-9S-W2 im Vorlauf 4712 N und im Rücklauf 4524 N. Flansch F07 nach ISO 5210 und Stehbolzen sorgen für den direkten Sitz auf der Armatur.

Vorteile

Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb
Direkter Anbau an die Armatur über Flansch nach ISO 5210, Bohrbild F07
Theoretische Kraft bei 6 bar: 4712 N im Vorlauf, 4524 N im Rücklauf
Elastische Dämpfungsringe an beiden Enden (P), zulässige Aufprallenergie 0,94 J
Betriebsdruck 2 bis 8 bar
Vorbereitet für Näherungsschalter zur Endlagenabfrage

Einsatz

Der DFPC-100-80-D-V4EX4-44E-9S-W2 betätigt Schieber und andere linear arbeitende Armaturen in Prozessanlagen, etwa in der Wasser- und Abwassertechnik oder in der Chemie. Bei 80 mm Hub und 4712 N Stellkraft wird er nach Ventilhub und benötigter Schließkraft ausgewählt. Die ATEX-Kennzeichnung II 2G erlaubt den Einsatz in Zone 1.

Technische Daten

Merkmal	Wert
Typ	DFPC-100-80-D-V4EX4-44E-9S-W2
Festo-Teilenummer	8172146
Baugröße Stellantrieb	100
Flanschbohrbild	F07
Hub	80 mm
Kolben-Ø	100 mm
Norm Anschluss zur Armatur	ISO 5210
Dämpfung	elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Funktionsweise	doppeltwirkend
Konstruktiver Aufbau	Kolben, Kolbenstange, Zugstange, Zylinderrohr
Positionserkennung	für Näherungsschalter
Varianten	Kolbenstangen-Außengewinde einseitig verkürzt, Verlängerte Kolbenstange
Betriebsdruck	2 bis 8 bar
Nennbetriebsdruck	6 bar
CE-Zeichen (siehe Konformitätserklärung)	nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)	nach UK EX Vorschriften
Ex-Schutz Zulassung außerhalb der EU	EPL Gb (GB)
Explosionsschutz	Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX)
ATEX-Kategorie Gas	II 2G
ATEX-Kategorie Staub	II 2D
Ex-Zündschutzart Gas	Ex h IIC T4 Gb
Ex-Zündschutzart Staub	Ex h IIIC T120°C Db
Ex-Umgebungstemperatur	-20 °C ≤ Ta ≤ +80 °C
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit	Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit	Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-Zone III
Umgebungstemperatur	-20 bis 80 °C
Aufprallenergie in den Endlagen	0,94 J
Theoretische Kraft bei 6 bar, Rücklauf	4524 N
Theoretische Kraft bei 6 bar, Vorlauf	4712 N
Luftverbrauch rücklaufend pro 10 mm Hub	0,528 l
Luftverbrauch vorlaufend pro 10 mm Hub	0,55 l
Bewegte Masse bei 0 mm Hub	617,1 g
Zuschlag bewegte Masse pro 10 mm Hub	24,8 g
Produktgewicht	2240 g
Grundgewicht bei 0 mm Hub	1666,6 g
Gewichtszuschlag pro 10 mm Hub	71,4 g
Befestigungsart	auf Flansch nach ISO 5210, mit Stehbolzen
Pneumatischer Anschluss	G1/8
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Kokillenguss
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Werkstoff Kolbenstangen-Dichtabstreifer	TPE-U(PU)
Werkstoff Mutter	hochlegierter Stahl rostfrei
Werkstoff statische Dichtungen	NBR
Werkstoff Zuganker	hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr	Aluminium-Knetlegierung, gleiteloxiert
Gewicht	2,4 kg
Hersteller	Festo
Hersteller-Nr.	DFPC-100-80-D-V4EX4-44E-9S-W2
EAN	4052568610364
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium
Gewinde	G 1/8
Hub [mm]	80
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Kolben, Kolbenstange, Zylinderrohr, Zugstange
Bohrung (mm)	100
Betriebsdruck max [bar]	8
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
