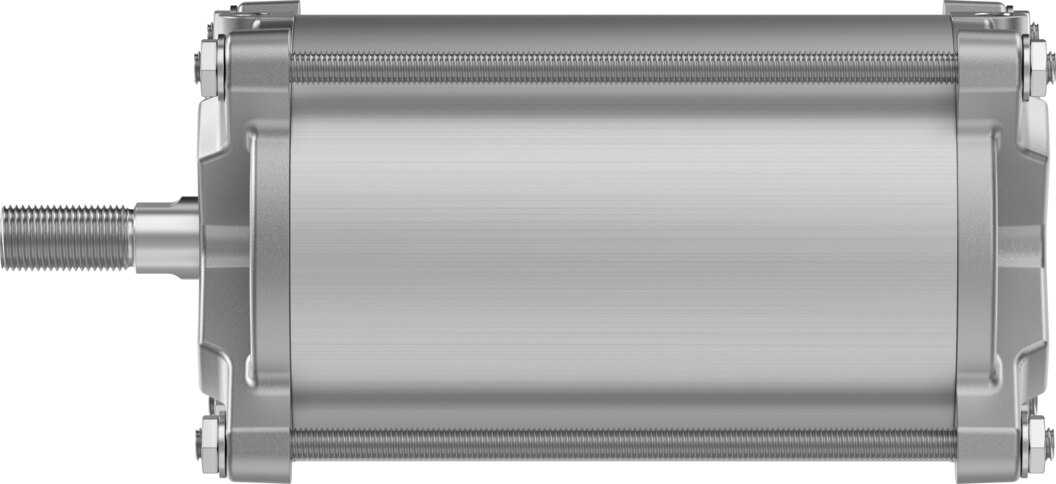

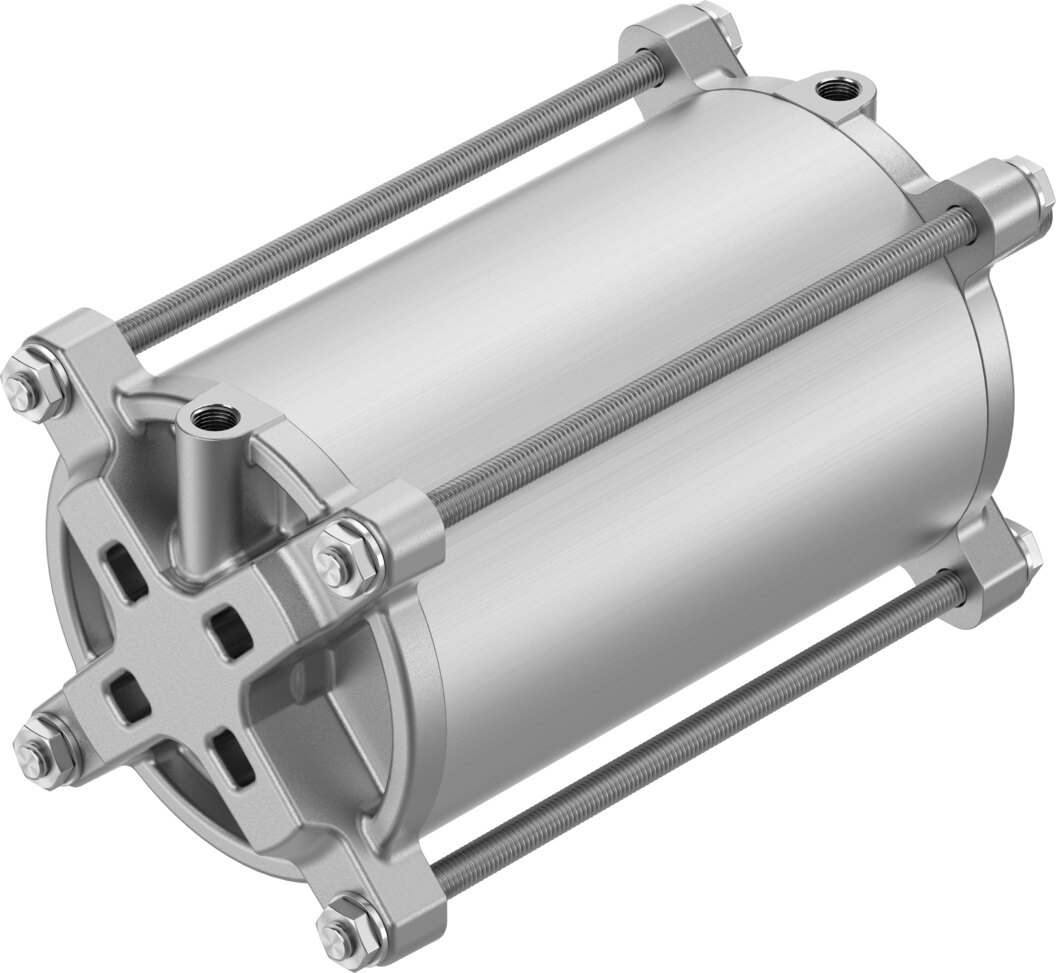

Linearantrieb DFPC-100-125-D-V4EX4-44E-9S-W2 - Festo 8172148
Netto
zzgl. MwSt.
345,40 € inkl. 19 % MwSt., zzgl. Versand
290,25 €
Artikel
FES-8172148
Hersteller-Nr.
DFPC-100-125-D-V4EX4-44E-9S-W2
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baugröße Stellantrieb | 100 |
|---|---|
| Flanschbohrbild | F07 |
| Hub | 125 mm |
| Kolben-Ø | 100 mm |
| Norm Anschluss zur Armatur | ISO 5210 |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Kolben, Kolbenstange, Zugstange, Zylinderrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | Kolbenstangen-Aussengewinde einseitig verkürzt, Verlängerte Kolbenstange |
| Betriebsdruck | 2 ... 8 bar |
| Nennbetriebsdruck | 6 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Ex-Schutz Zulassung außerhalb der EU | EPL Gb (GB) |
| Explosionsschutz | Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +80°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur | -20 ... 80 °C |
| Aufprallenergie in den Endlagen | 0,94 J |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 4524 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 4712 N |
| Luftverbrauch rücklaufend pro 10 mm Hub | 0,528 l |
| Luftverbrauch vorlaufend pro 10 mm Hub | 0,55 l |
| Bewegte Masse bei 0 mm Hub | 617,1 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 24,8 g |
| Produktgewicht | 2560 g |
| Grundgewicht bei 0 mm Hub | 1666,6 g |
| Gewichtszuschlag pro 10 mm Hub | 71,4 g |
| Befestigungsart | auf Flansch nach ISO 5210, mit Stehbolzen |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Kokillenguss |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Kolbenstangen-Dichtabstreifer | TPE-U(PU) |
| Werkstoff Mutter | hochlegierter Stahl rostfrei |
| Werkstoff statische Dichtungen | NBR |
| Werkstoff Zuganker | hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Gewicht | 2,8 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DFPC-100-125-D-V4EX4-44E-9S-W2 |
| EAN | 4052568610388 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
