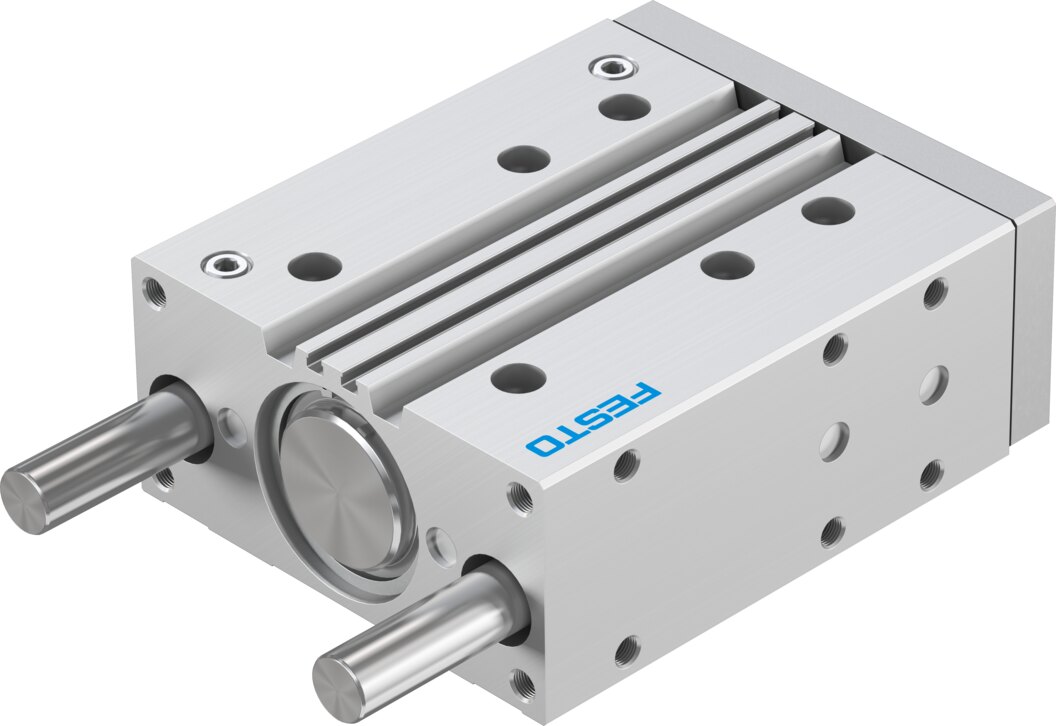

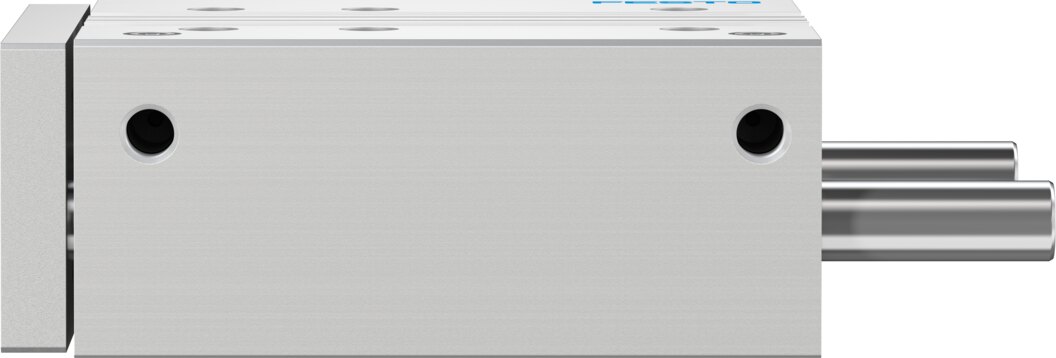

Führungszylinder DFM-63-125-P-A-KF-F1A - Festo 8118958
Netto
zzgl. MwSt.
904,19 € inkl. 19 % MwSt., zzgl. Versand
759,82 €
Artikel
FES-8118958
Hersteller-Nr.
DFM-63-125-P-A-KF-F1A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Schwerpunktsabstand der Nutzlast zur Jochplatte xs | 50 mm |
|---|---|
| Hub | 125 mm |
| Kolben-Ø | 63 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Varianten | Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung. Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen. |
| Betriebsdruck | 1 ... 10 bar |
| Max. Geschwindigkeit | 0,6 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Umgebungstemperatur | -5 ... 60 °C |
| Aufprallenergie in den Endlagen | 1,3 J |
| Max. Kraft Fy | 1487 N |
| Max. Kraft Fy statisch | 1600 N |
| Max. Kraft Fz | 1487 N |
| Max. Kraft Fz statisch | 1600 N |
| Max. Moment Mx | 92,97 Nm |
| Max. Moment Mx statisch | 100 Nm |
| Max. Moment My | 62,46 Nm |
| Max. Moment My statisch | 67,2 Nm |
| Max. Moment Mz | 62,46 Nm |
| Max. Moment Mz statisch | 67,2 Nm |
| Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub | 17,92 Nm |
| Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs | 238 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 1750 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 1870 N |
| Bewegte Masse | 3146 g |
| Produktgewicht | 7279 g |
| Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub | 75,2 mm |
| Alternativanschlüsse | siehe Produktzeichnung |
| Pneumatischer Anschluss | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Gewicht | 7 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DFM-63-125-P-A-KF-F1A |
| EAN | 4052568560706 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
