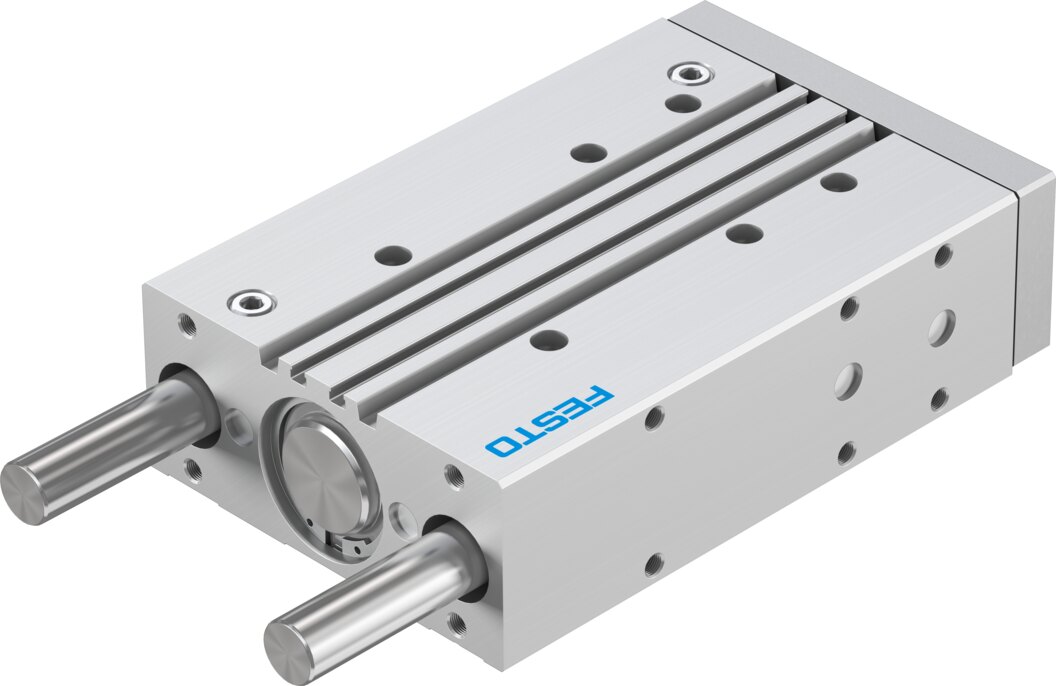

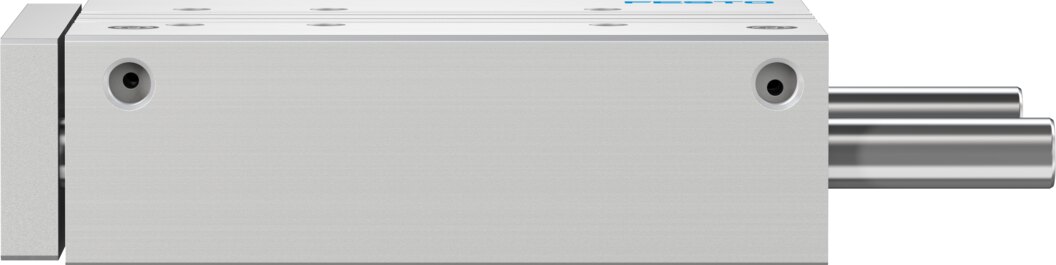

Führungszylinder mit Kugelumlaufführung Ø 50 mm Hub 160 mm DFM-50-160-P-A-KF-F1A - Festo 8118939
Mit 160 mm Hub und Kolben-Ø 50 mm übernimmt der Führungszylinder DFM-50-160-P-A-KF-F1A Hub- und Schiebeaufgaben, geführt von einer Kugelumlaufführung. Bei 6 bar liefert er theoretisch 1178 N im Vorlauf und 1057 N im Rücklauf. Die maximale Nutzlast liegt bei 212 N mit 50 mm Lastabstand.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Kolben-Ø 50 mm, 160 mm Hub und 1178 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-50-160-P-A-KF-F1A bringt Antrieb und Führung als einbaufertige Einheit.
Vorteile
- Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 1487 N
- Kraft: 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar (theoretisch)
- Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
- Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 1 J
- Geschwindigkeit: bis 0,6 m/s
- Kolbenstange: hochlegierter, rostfreier Stahl
Einsatz
Typische Aufgaben für den DFM-50-160-P-A-KF-F1A sind präzises Heben, Schieben und Positionieren in Montage- und Handhabungsanlagen. Medium für den DFM-50-160-P-A-KF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 50 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
Technische Daten
| Typ | DFM-50-160-P-A-KF-F1A |
|---|---|
| Festo-Nummer | 8118939 |
| Lastschwerpunktabstand zur Jochplatte xs | 50 mm |
| Hub | 160 mm |
| Kolben-Ø | 50 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Varianten | ohne Kupfer, Zink oder Nickel als Hauptbestandteil (Ausnahmen: Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder, Spulen) |
| Betriebsdruck | 1 bis 10 bar |
| Maximale Geschwindigkeit | 0,6 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung Li-Ionen-Batterieproduktion | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit (ISO 14644-14) | Klasse 6 nach ISO 14644-1 |
| Umgebungstemperatur | -5 bis 60 °C |
| Aufprallenergie in den Endlagen | 1 J |
| Maximale Kraft Fy | 1487 N |
| Maximale Kraft Fy statisch | 1600 N |
| Maximale Kraft Fz | 1487 N |
| Maximale Kraft Fz statisch | 1600 N |
| Maximales Moment Mx | 81,79 Nm |
| Maximales Moment Mx statisch | 88 Nm |
| Maximales Moment My | 62,46 Nm |
| Maximales Moment My statisch | 67,2 Nm |
| Maximales Moment Mz | 62,46 Nm |
| Maximales Moment Mz statisch | 67,2 Nm |
| Maximal zulässiges Moment Mx (hubabhängig) | 13,78 Nm |
| Maximale Nutzlast bei Abstand xs (hubabhängig) | 212 N |
| Theoretische Kraft bei 6 bar, Rücklauf | 1057 N |
| Theoretische Kraft bei 6 bar, Vorlauf | 1178 N |
| Bewegte Masse | 2945 g |
| Produktgewicht | 6583 g |
| Schwerpunkt der bewegten Masse (hubabhängig) | 98,1 mm |
| Alternativanschlüsse | siehe Produktzeichnung |
| Pneumatischer Anschluss | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Gewicht | 6 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DFM-50-160-P-A-KF-F1A |
| EAN | 4052568560645 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Kugelumlaufführung |
| Werkstoff | Aluminium |
| Gewinde | G 1/4 |
| Kolben-Ø [mm] | 50 |
| Hub [mm] | 160 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Bauart | Führung |
| Serie | DFM |
| Bohrung (mm) | 50 |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -5-60 °C |
| Temperatur (max.) | 60 |
