Führungszylinder DFM-40-80-B-PPV-A-KF - Festo 8161444

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

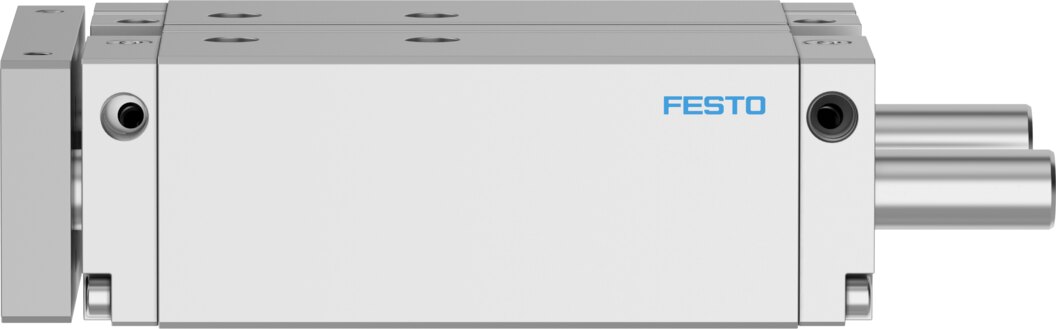

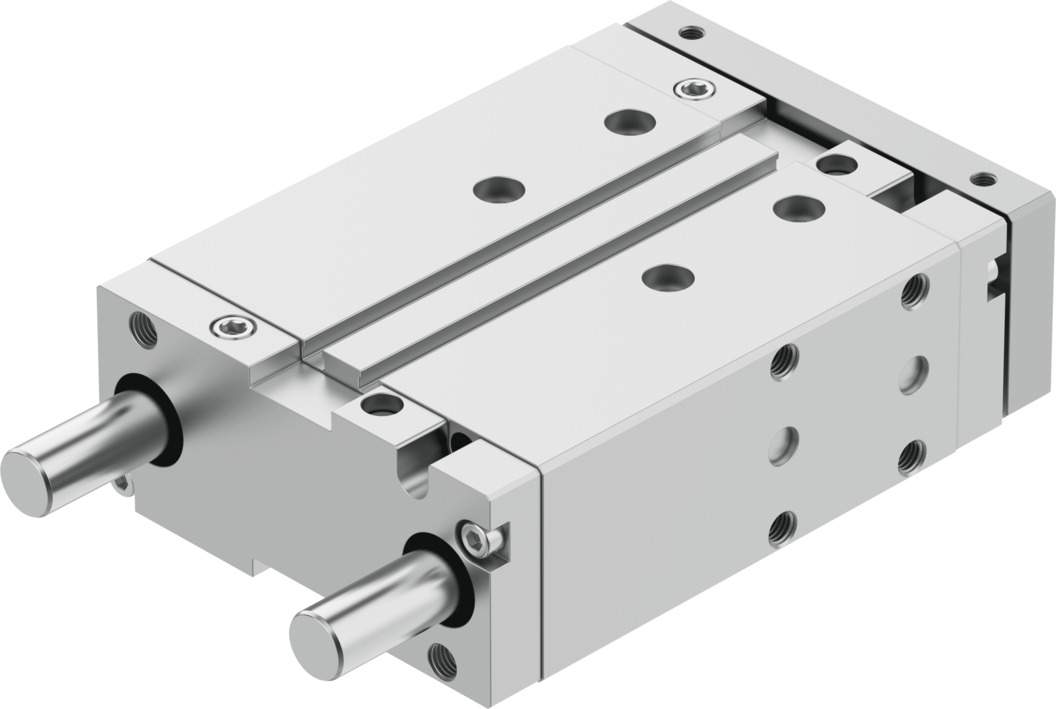

Führungszylinder mit Kugelumlaufführung Ø 40 mm Hub 80 mm DFM-40-80-B-PPV-A-KF - Festo 8161444

Name: Führungszylinder mit Kugelumlaufführung Ø 40 mm Hub 80 mm DFM-40-80-B-PPV-A-KF - Festo 8161444
Brand: Festo
SKU: FES-8161444
Price: 638.19 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Führungszylinder DFM-40-80-B-PPV-A-KF von Festo: Kolben-Ø 40 mm, Hub 80 mm, Kugelumlaufführung, Antrieb und Führung in einer Einheit. Theoretische Kraft bei 6 bar: 754 N vor, 686 N zurück. Die pneumatische Endlagendämpfung ist beidseitig einstellbar.

Netto

638,19 €

zzgl. MwSt.

759,45 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8161444

Hersteller-Nr. DFM-40-80-B-PPV-A-KF

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Kolben-Ø 40 mm, 80 mm Hub und 754 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-40-80-B-PPV-A-KF bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen
Kraft: 754 N Vorlauf und 686 N Rücklauf bei 6 bar (theoretisch)
Dämpfung: pneumatische Endlagendämpfung, beidseitig einstellbar
Kolbenstange: hochlegierter, rostfreier Stahl
Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Typische Aufgaben für den DFM-40-80-B-PPV-A-KF sind präzises Heben, Schieben und Positionieren in Montage- und Handhabungsanlagen. Der DFM-40-80-B-PPV-A-KF arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -5 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 80 mm Hub: Reinraumklasse 6 nach ISO 14644-1.

Technische Daten

Typ	DFM-40-80-B-PPV-A-KF
Festo-Nummer	8161444
Hub	80 mm
Kolben-Ø	40 mm
Betriebsart der Antriebseinheit	Joch
Dämpfung	pneumatische Dämpfung beidseitig einstellbar
Einbaulage	beliebig
Führung	Kugelumlaufführung
Konstruktiver Aufbau	Führung
Positionserkennung	für Näherungsschalter
Betriebsdruck	1,5 bis 10 bar
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebsmedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Reinraumtauglichkeit (ISO 14644-14)	Klasse 6 nach ISO 14644-1
Umgebungstemperatur	-5 bis 60 °C
Aufprallenergie in den Endlagen	0,7 J
Theoretische Kraft bei 6 bar, Rücklauf	686 N
Theoretische Kraft bei 6 bar, Vorlauf	754 N
Alternativanschlüsse	siehe Produktzeichnung
Pneumatischer Anschluss	G1/8
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Aluminium-Knetlegierung
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Gewicht	3,3 kg
Hersteller	Festo
Hersteller-Nr.	DFM-40-80-B-PPV-A-KF
EAN	4052568595951
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ausführung	Kugelumlaufführung
Werkstoff	Aluminium
Gewinde	G 1/8
Kolben-Ø [mm]	40
Hub [mm]	80
Dichtmaterial	NBR
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Führung
Serie	DFM
Bohrung (mm)	40
Betriebsdruck max [bar]	10
Temperaturbereich	-5-60 °C
Temperatur (max.)	60
