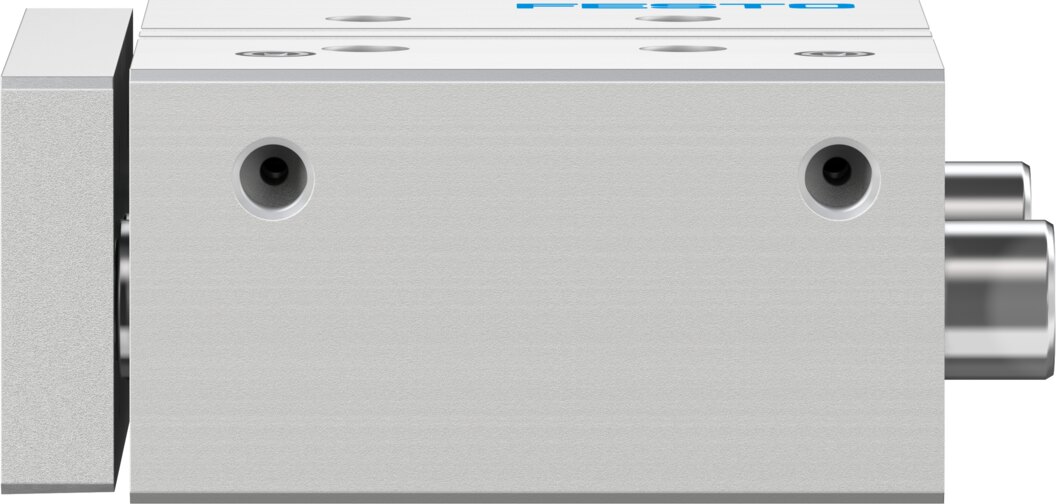

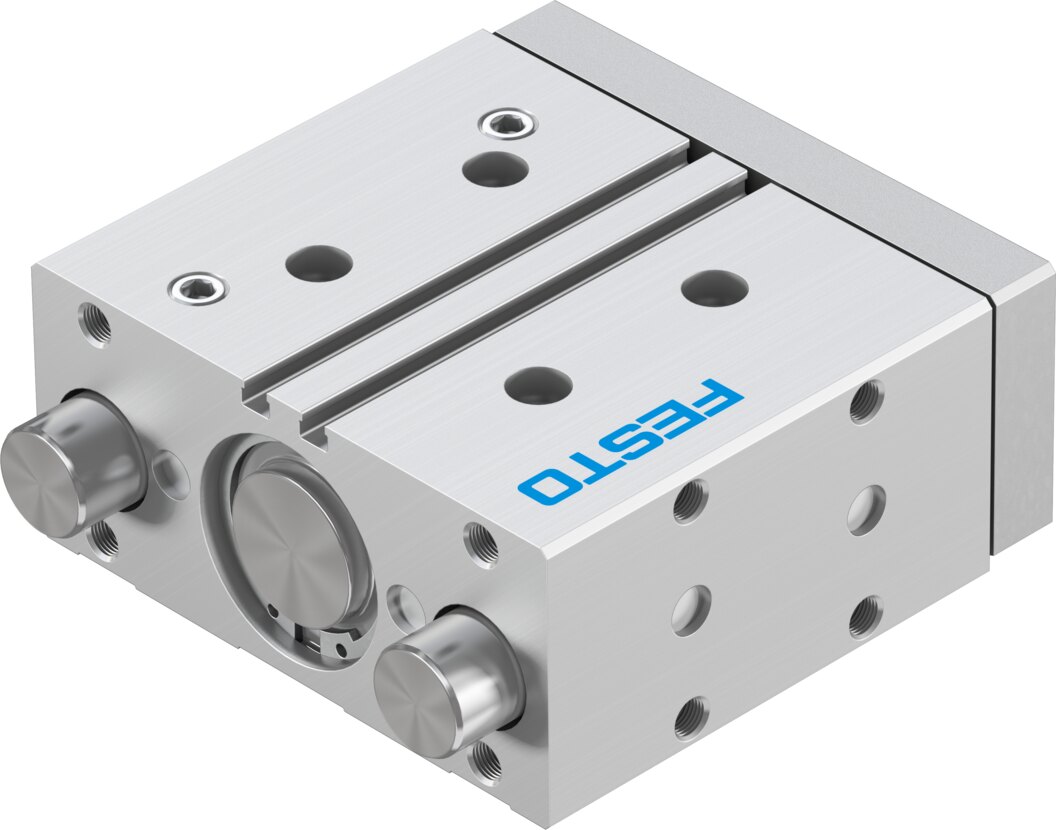

Führungszylinder mit Gleitführung Ø 40 mm Hub 50 mm DFM-40-50-P-A-GF-F1A - Festo 8118908
Mit 50 mm Hub und Kolben-Ø 40 mm übernimmt der Führungszylinder DFM-40-50-P-A-GF-F1A Hub- und Schiebeaufgaben, geführt von einer Gleitführung. Bei 6 bar liefert er theoretisch 754 N im Vorlauf und 686 N im Rücklauf. Querkräfte bis 1227 N und Momente Mx bis 53,97 Nm nimmt die Führung direkt auf.
Netto
zzgl. MwSt.
474,25 € inkl. 19 % MwSt., zzgl. Versand
398,53 €
Artikel
FES-8118908
Hersteller-Nr.
DFM-40-50-P-A-GF-F1A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Kolben-Ø 40 mm, 50 mm Hub und 754 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-40-50-P-A-GF-F1A bringt Antrieb und Führung als einbaufertige Einheit.
Vorteile
- Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 1227 N
- Kraft: 754 N Vorlauf und 686 N Rücklauf bei 6 bar (theoretisch)
- Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
- Kolbenstange: hochlegierter, rostfreier Stahl
- Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
- Geschwindigkeit: bis 0,8 m/s
Einsatz
Typische Einsätze des DFM-40-50-P-A-GF-F1A sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Medium für den DFM-40-50-P-A-GF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -20 bis 80 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 40 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
Technische Daten
| Typ | DFM-40-50-P-A-GF-F1A |
|---|---|
| Festo-Nummer | 8118908 |
| Lastschwerpunktabstand zur Jochplatte xs | 50 mm |
| Hub | 50 mm |
| Kolben-Ø | 40 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Varianten | ohne Kupfer, Zink oder Nickel als Hauptbestandteil (Ausnahmen: Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder, Spulen) |
| Betriebsdruck | 1,5 bis 10 bar |
| Maximale Geschwindigkeit | 0,8 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung Li-Ionen-Batterieproduktion | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit (ISO 14644-14) | Klasse 6 nach ISO 14644-1 |
| Umgebungstemperatur | -20 bis 80 °C |
| Aufprallenergie in den Endlagen | 0,7 J |
| Maximale Kraft Fy | 1227 N |
| Maximale Kraft Fy statisch | 1227 N |
| Maximale Kraft Fz | 1227 N |
| Maximale Kraft Fz statisch | 1227 N |
| Maximales Moment Mx | 53,97 Nm |
| Maximales Moment Mx statisch | 53,97 Nm |
| Maximales Moment My | 24,53 Nm |
| Maximales Moment My statisch | 24,53 Nm |
| Maximales Moment Mz | 24,53 Nm |
| Maximales Moment Mz statisch | 24,53 Nm |
| Maximal zulässiges Moment Mx (hubabhängig) | 8,78 Nm |
| Maximale Nutzlast bei Abstand xs (hubabhängig) | 150 N |
| Theoretische Kraft bei 6 bar, Rücklauf | 686 N |
| Theoretische Kraft bei 6 bar, Vorlauf | 754 N |
| Bewegte Masse | 1371 g |
| Produktgewicht | 2655 g |
| Alternativanschlüsse | siehe Produktzeichnung |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Gewicht | 2,6 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DFM-40-50-P-A-GF-F1A |
| EAN | 4052568570194 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Gleitführung |
| Werkstoff | Aluminium |
| Gewinde | G 1/8 |
| Kolben-Ø [mm] | 40 |
| Hub [mm] | 50 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Bauart | Führung |
| Serie | DFM |
| Bohrung (mm) | 40 |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -20-80 °C |
| Temperatur (max.) | 80 |
