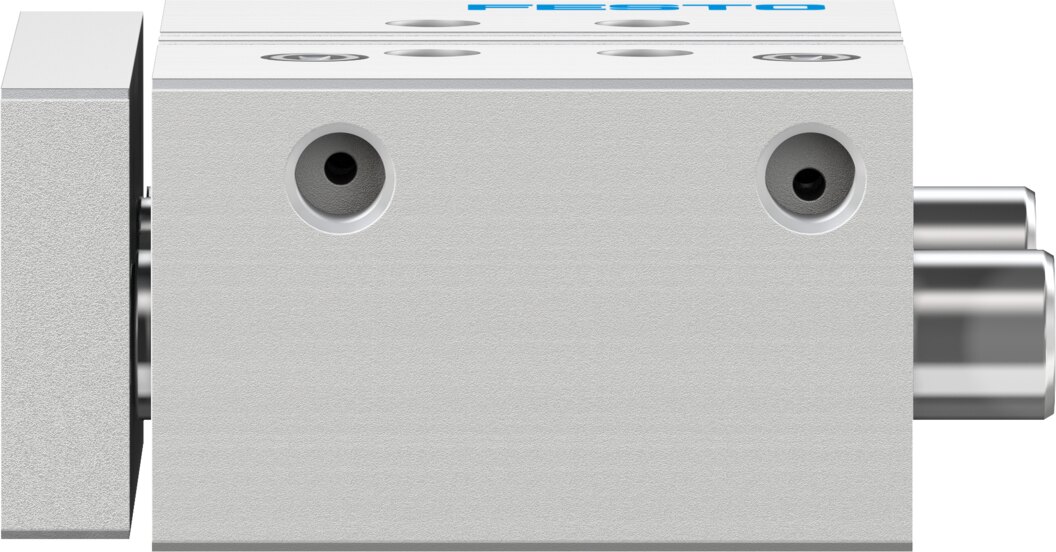

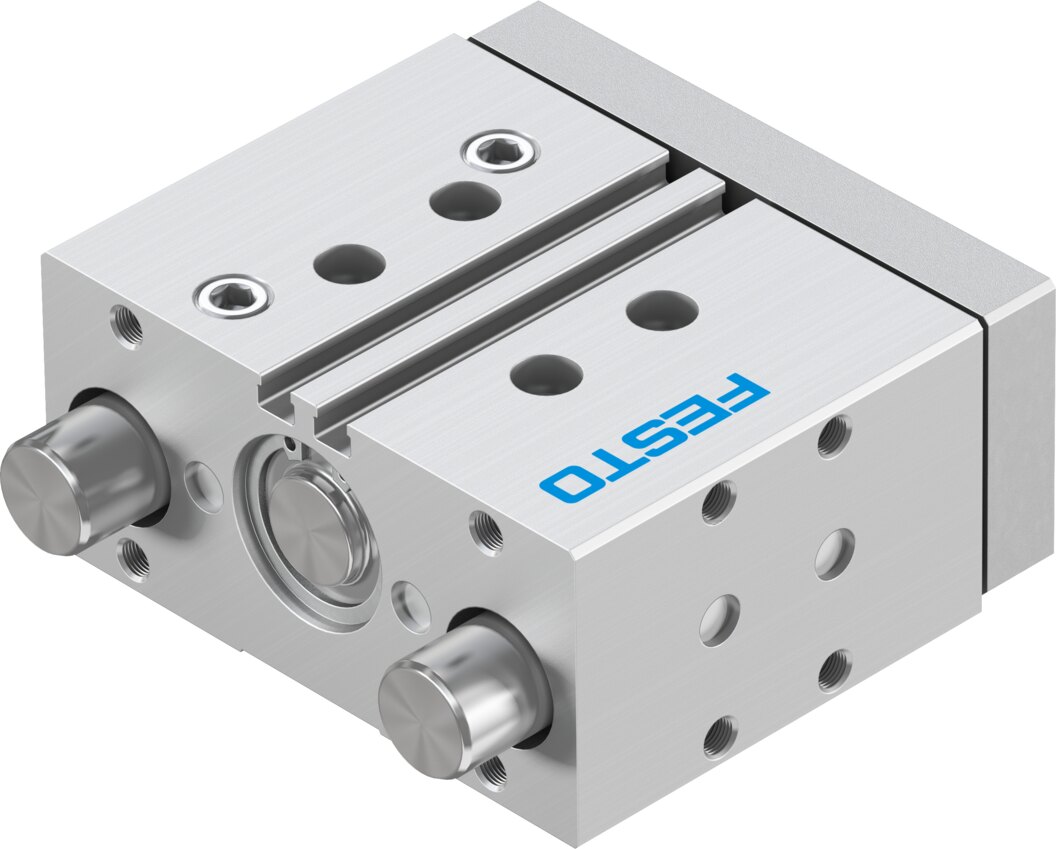

Führungszylinder mit Gleitführung Ø 25 mm Hub 25 mm DFM-25-25-P-A-GF-F1A - Festo 8118863

Der DFM-25-25-P-A-GF-F1A setzt bei 6 bar theoretisch 295 N in eine geführte Linearbewegung über 25 mm um, Kolben-Ø 25 mm.

Vorteile

• Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 810,7 N
• Kraft: 295 N Vorlauf und 247 N Rücklauf bei 6 bar (theoretisch)
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
• Momente: Mx bis 27,56 Nm, My/Mz bis 15,4 Nm
• Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
• Geschwindigkeit: bis 0,8 m/s

Einsatz

Typische Einsätze des DFM-25-25-P-A-GF-F1A sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Medium für den DFM-25-25-P-A-GF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -20 bis 80 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 25 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
