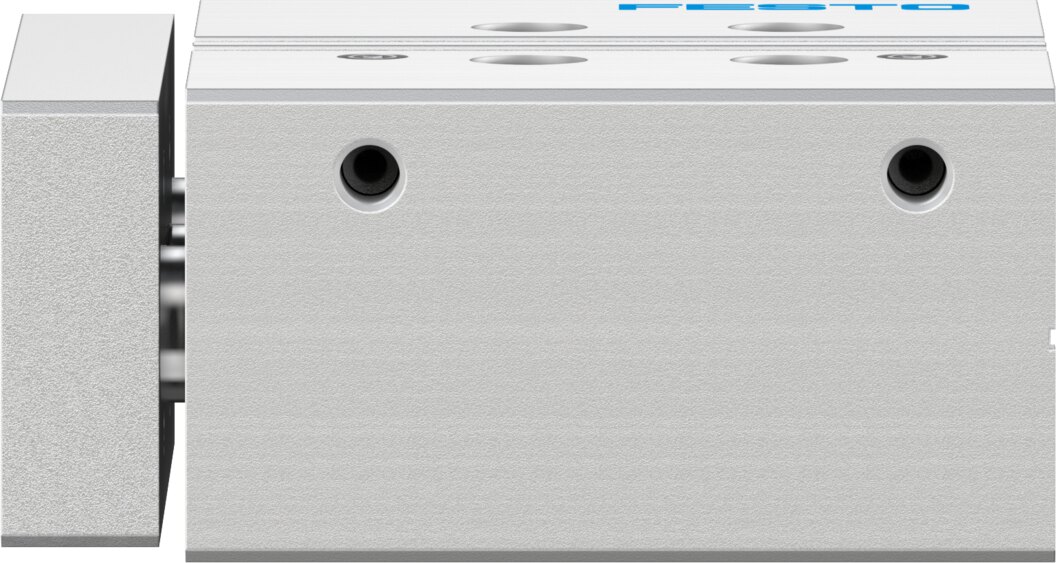

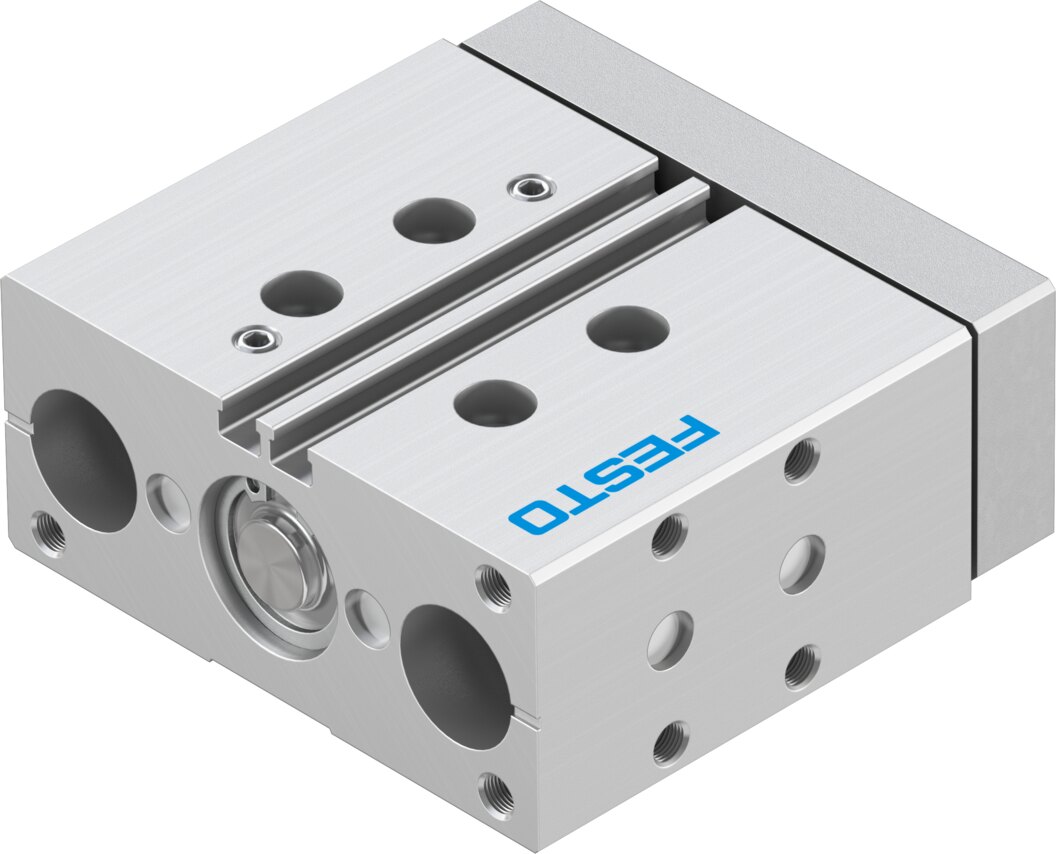

Führungszylinder DFM-20-25-P-A-KF-F1A - Festo 8118851
Netto
zzgl. MwSt.
386,42 € inkl. 19 % MwSt., zzgl. Versand
324,72 €
Artikel
FES-8118851
Hersteller-Nr.
DFM-20-25-P-A-KF-F1A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Schwerpunktsabstand der Nutzlast zur Jochplatte xs | 50 mm |
|---|---|
| Hub | 25 mm |
| Kolben-Ø | 20 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Varianten | Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung. Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen. |
| Betriebsdruck | 2 ... 10 bar |
| Max. Geschwindigkeit | 0,8 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Umgebungstemperatur | -5 ... 60 °C |
| Aufprallenergie in den Endlagen | 0,2 J |
| Max. Kraft Fy | 408 N |
| Max. Kraft Fy statisch | 510 N |
| Max. Kraft Fz | 408 N |
| Max. Kraft Fz statisch | 510 N |
| Max. Moment Mx | 11,84 Nm |
| Max. Moment Mx statisch | 14,79 Nm |
| Max. Moment My | 4,49 Nm |
| Max. Moment My statisch | 5,61 Nm |
| Max. Moment Mz | 4,49 Nm |
| Max. Moment Mz statisch | 5,61 Nm |
| Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub | 2,24 Nm |
| Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs | 44 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 141 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 188 N |
| Bewegte Masse | 388 g |
| Produktgewicht | 781 g |
| Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub | 19,1 mm |
| Alternativanschlüsse | siehe Produktzeichnung |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Gewicht | 0,8 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DFM-20-25-P-A-KF-F1A |
| EAN | 4052568557010 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
