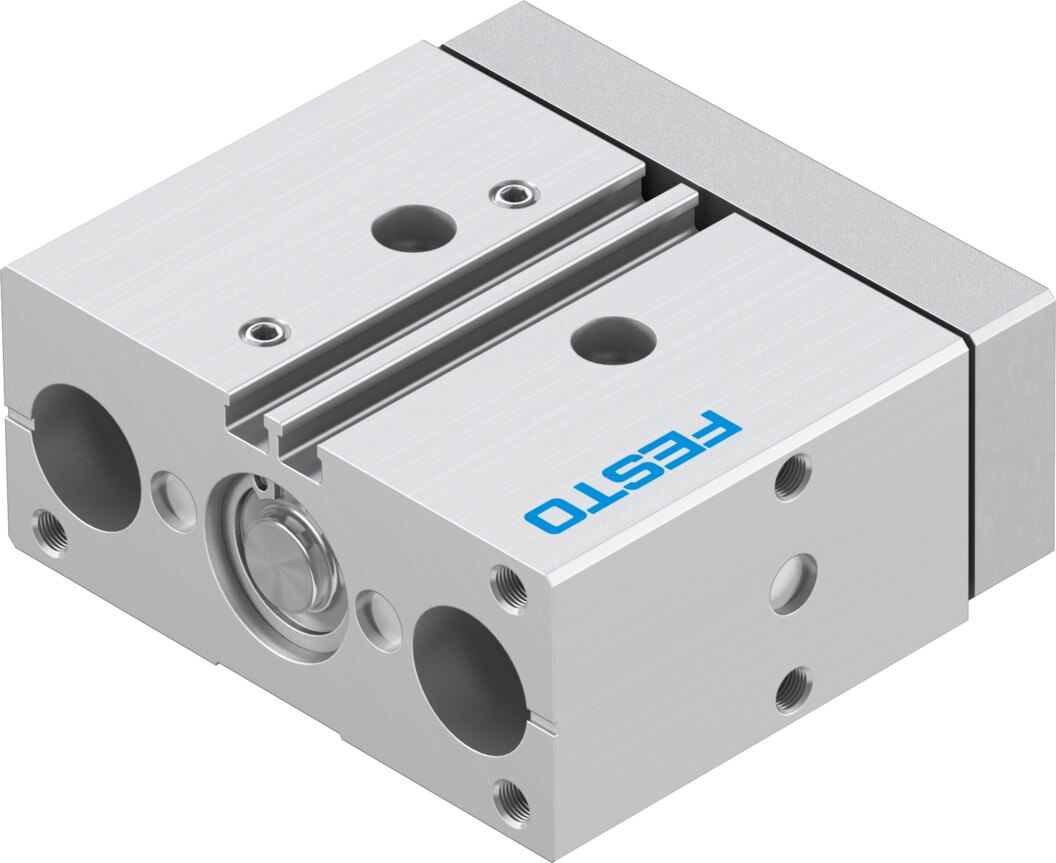

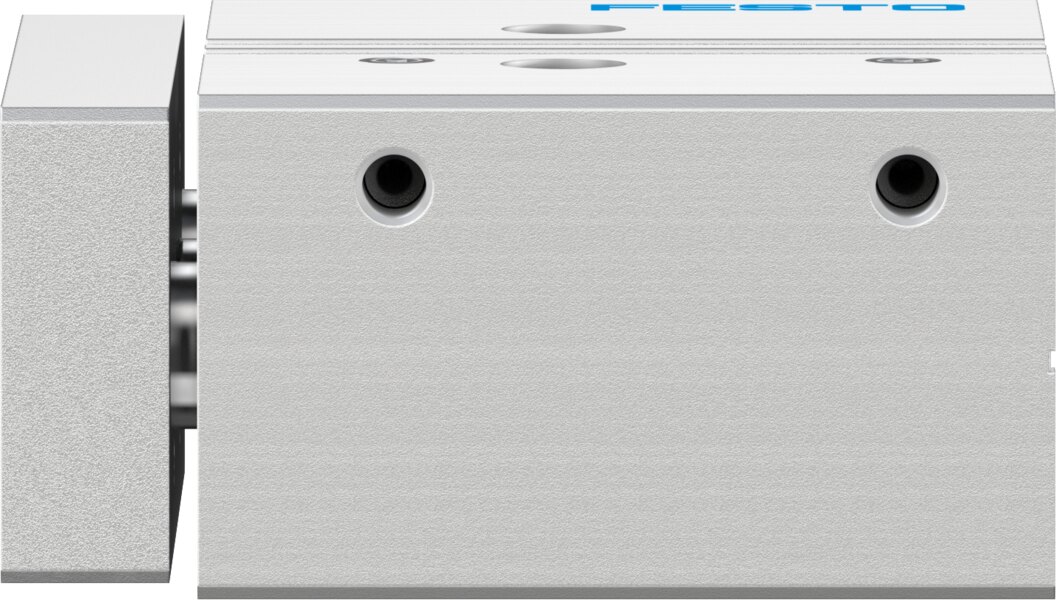

Führungszylinder mit Kugelumlaufführung Ø 20 mm Hub 20 mm DFM-20-20-P-A-KF-F1A - Festo 8118850

Kolben-Ø 20 mm, 20 mm Hub und 188 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-20-20-P-A-KF-F1A bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

• Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 408 N
• Kraft: 188 N Vorlauf und 141 N Rücklauf bei 6 bar (theoretisch)
• Geschwindigkeit: bis 0,8 m/s
• Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,2 J
• Momente: Mx bis 11,84 Nm, My/Mz bis 4,49 Nm
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Typische Aufgaben für den DFM-20-20-P-A-KF-F1A sind präzises Heben, Schieben und Positionieren in Montage- und Handhabungsanlagen. Medium für den DFM-20-20-P-A-KF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 20 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
