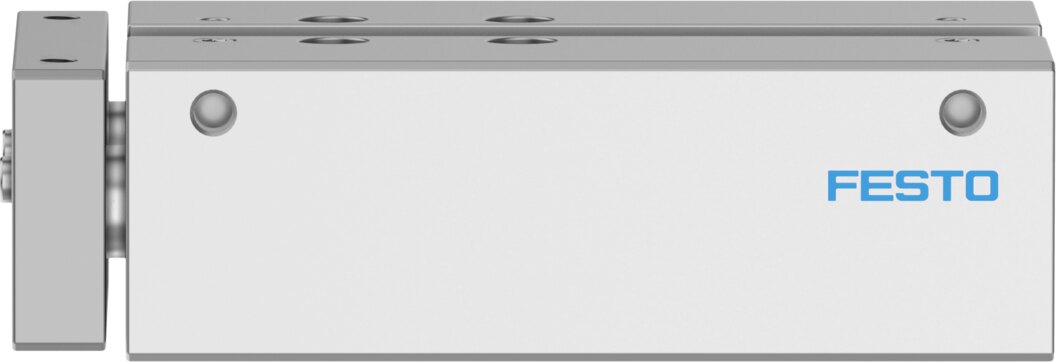

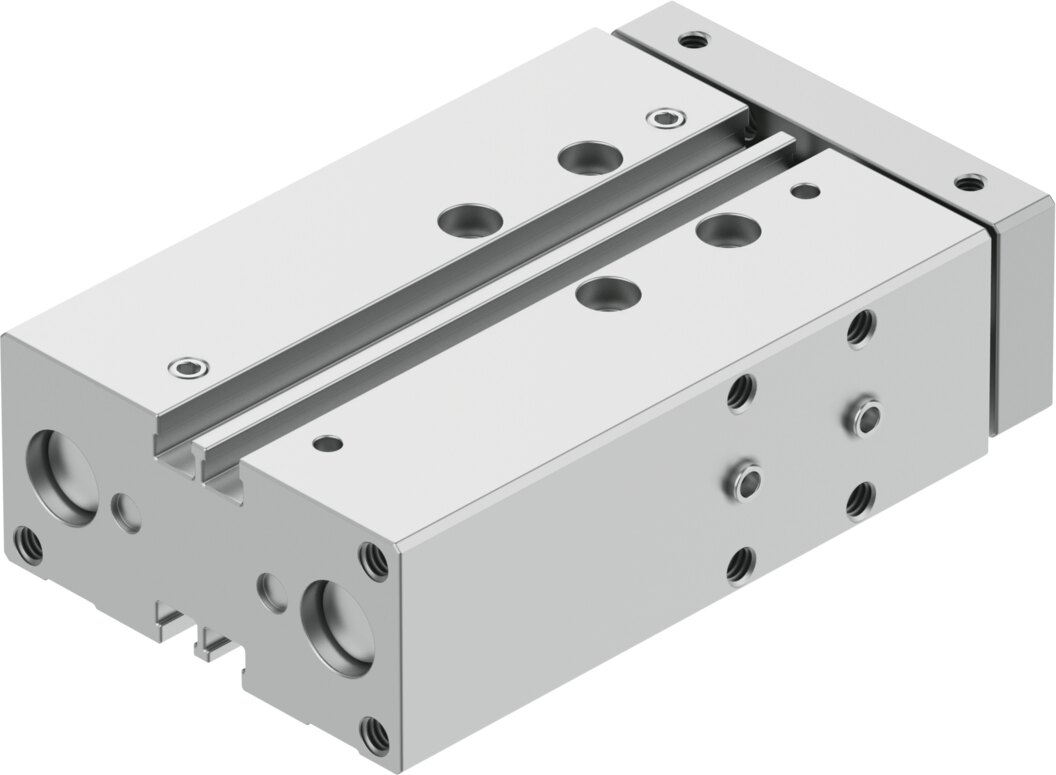

Führungszylinder DFM-16-40-B-PPV-A-KF - Festo 559461
Führungszylinder DFM-16-40-B-PPV-A-KF - Festo 559461 Führungszylinder DFM-16-40-B-PPV-A-KF - Festo 559461 Führungszylinder DFM-16-40-B-PPV-A-KF - Festo 559461

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungszylinder mit Kugelumlaufführung Ø 16 mm Hub 40 mm DFM-16-40-B-PPV-A-KF - Festo 559461

Festo ✓ Originalprodukt Neuware

Mit 40 mm Hub und Kolben-Ø 16 mm übernimmt der Führungszylinder DFM-16-40-B-PPV-A-KF Hub- und Schiebeaufgaben, geführt von einer Kugelumlaufführung. Bei 6 bar liefert er theoretisch 121 N im Vorlauf und 104 N im Rücklauf. Die pneumatische Endlagendämpfung ist beidseitig einstellbar.

Netto
381,49 €
zzgl. MwSt.
453,97 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-559461
Hersteller-Nr. DFM-16-40-B-PPV-A-KF
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kolben-Ø 16 mm, 40 mm Hub und 121 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-16-40-B-PPV-A-KF bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

  • Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen
  • Kraft: 121 N Vorlauf und 104 N Rücklauf bei 6 bar (theoretisch)
  • Kolbenstange: hochlegierter, rostfreier Stahl
  • Dämpfung: pneumatische Endlagendämpfung, beidseitig einstellbar
  • Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Typische Aufgaben für den DFM-16-40-B-PPV-A-KF sind präzises Heben, Schieben und Positionieren in Montage- und Handhabungsanlagen. Medium für den DFM-16-40-B-PPV-A-KF ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 16 mm: Reinraumklasse 6 nach ISO 14644-1.

Technische Daten

TypDFM-16-40-B-PPV-A-KF
Festo-Nummer559461
Hub40 mm
Kolben-Ø16 mm
Betriebsart der AntriebseinheitJoch
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver AufbauFührung
Positionserkennungfür Näherungsschalter
Betriebsdruck2 bis 10 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit (ISO 14644-14)Klasse 6 nach ISO 14644-1
Umgebungstemperatur-5 bis 60 °C
Aufprallenergie in den Endlagen0,15 J
Theoretische Kraft bei 6 bar, Rücklauf104 N
Theoretische Kraft bei 6 bar, Vorlauf121 N
Alternativanschlüssesiehe Produktzeichnung
Pneumatischer AnschlussM5
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Gewicht0,7 kg
HerstellerFesto
Hersteller-Nr.DFM-16-40-B-PPV-A-KF
EAN4052568362645
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungKugelumlaufführung
WerkstoffAluminium
GewindeM5
Kolben-Ø [mm]16
Hub [mm]40
DichtmaterialNBR
MediumDruckluft
Funktiondoppeltwirkend
BauartFührung
SerieDFM
Bohrung (mm)16
Betriebsdruck max [bar]10
Temperaturbereich-5-60 °C
Temperatur (max.)60
