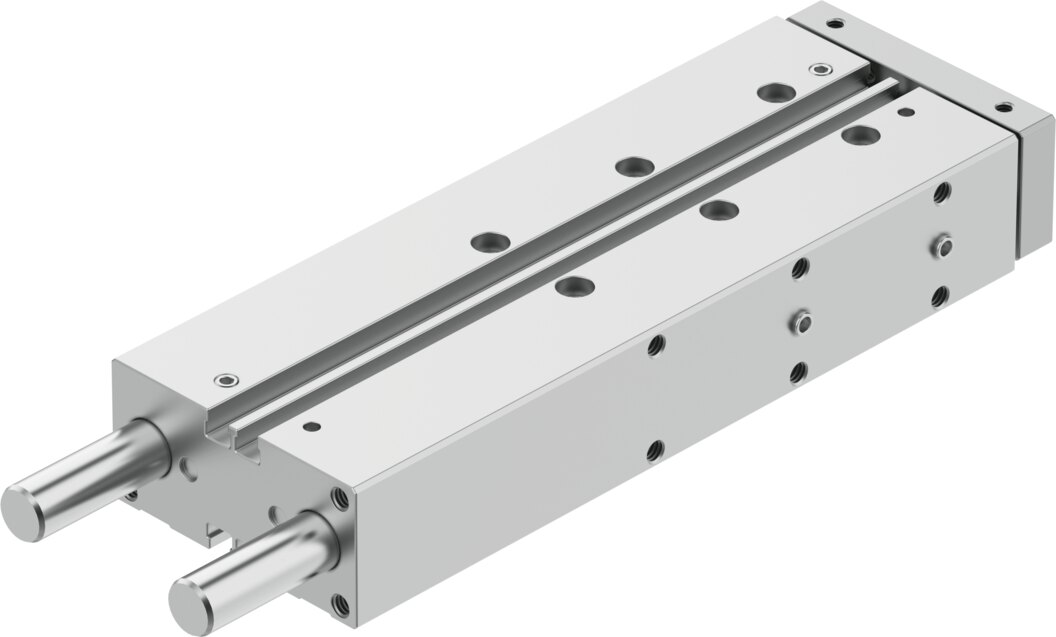

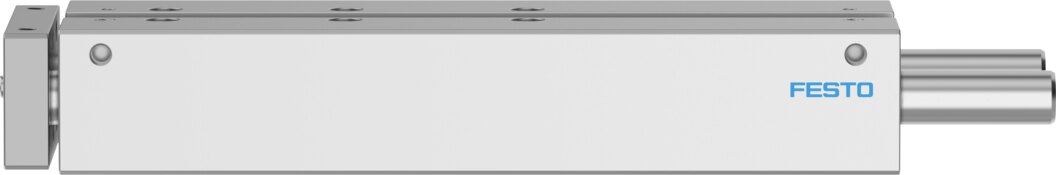

Führungszylinder DFM-16-125-B-PPV-A-KF - Festo 559465
Führungszylinder DFM-16-125-B-PPV-A-KF - Festo 559465 Führungszylinder DFM-16-125-B-PPV-A-KF - Festo 559465 Führungszylinder DFM-16-125-B-PPV-A-KF - Festo 559465

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungszylinder mit Kugelumlaufführung Ø 16 mm Hub 125 mm DFM-16-125-B-PPV-A-KF - Festo 559465

Festo ✓ Originalprodukt Neuware

Führungszylinder DFM-16-125-B-PPV-A-KF von Festo: Kolben-Ø 16 mm, Hub 125 mm, Kugelumlaufführung, Antrieb und Führung in einer Einheit. Theoretische Kraft bei 6 bar: 121 N vor, 104 N zurück. Die pneumatische Endlagendämpfung ist beidseitig einstellbar.

Netto
480,54 €
zzgl. MwSt.
571,84 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-559465
Hersteller-Nr. DFM-16-125-B-PPV-A-KF
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kolben-Ø 16 mm, 125 mm Hub und 121 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-16-125-B-PPV-A-KF bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

  • Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen
  • Kraft: 121 N Vorlauf und 104 N Rücklauf bei 6 bar (theoretisch)
  • Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
  • Kolbenstange: hochlegierter, rostfreier Stahl
  • Dämpfung: pneumatische Endlagendämpfung, beidseitig einstellbar

Einsatz

Typische Aufgaben für den DFM-16-125-B-PPV-A-KF sind präzises Heben, Schieben und Positionieren in Montage- und Handhabungsanlagen. Der DFM-16-125-B-PPV-A-KF arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -5 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 125 mm Hub: Reinraumklasse 6 nach ISO 14644-1.

Technische Daten

TypDFM-16-125-B-PPV-A-KF
Festo-Nummer559465
Hub125 mm
Kolben-Ø16 mm
Betriebsart der AntriebseinheitJoch
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver AufbauFührung
Positionserkennungfür Näherungsschalter
Betriebsdruck2 bis 10 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit (ISO 14644-14)Klasse 6 nach ISO 14644-1
Umgebungstemperatur-5 bis 60 °C
Aufprallenergie in den Endlagen0,15 J
Theoretische Kraft bei 6 bar, Rücklauf104 N
Theoretische Kraft bei 6 bar, Vorlauf121 N
Alternativanschlüssesiehe Produktzeichnung
Pneumatischer AnschlussM5
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Gewicht1,2 kg
HerstellerFesto
Hersteller-Nr.DFM-16-125-B-PPV-A-KF
EAN4052568362683
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungKugelumlaufführung
WerkstoffAluminium
GewindeM5
Kolben-Ø [mm]16
Hub [mm]125
DichtmaterialNBR
MediumDruckluft
Funktiondoppeltwirkend
BauartFührung
SerieDFM
Bohrung (mm)16
Betriebsdruck max [bar]10
Temperaturbereich-5-60 °C
Temperatur (max.)60
