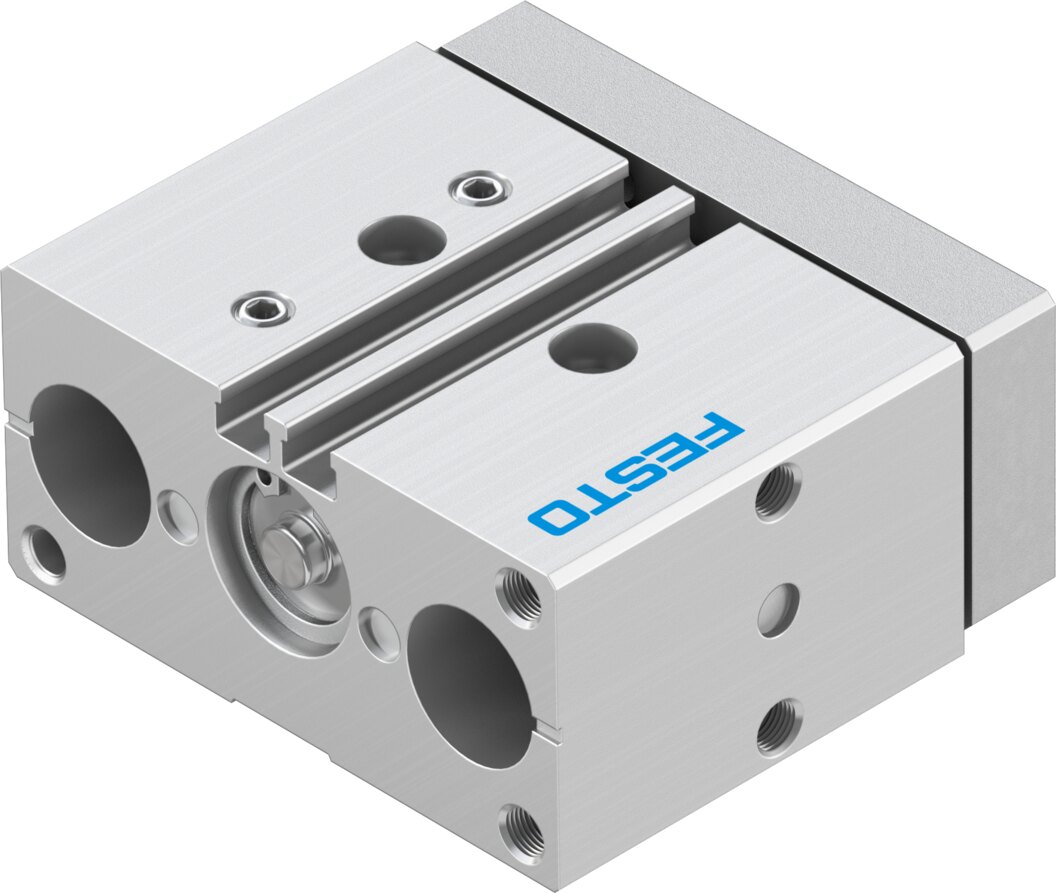

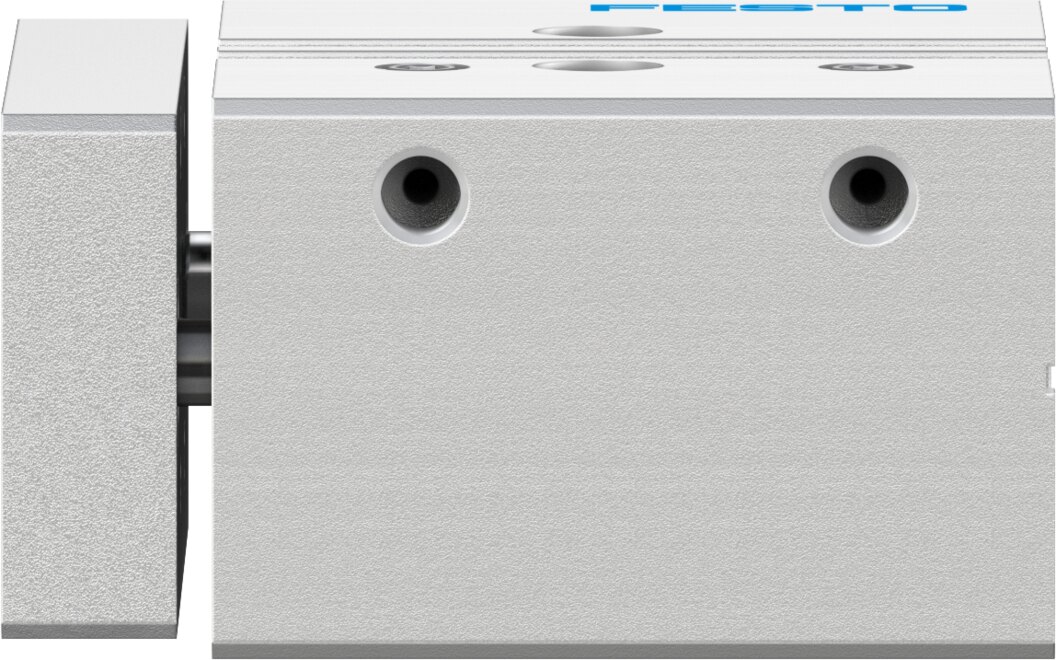

Führungszylinder mit Gleitführung Ø 16 mm Hub 10 mm DFM-16-10-P-A-GF-F1A - Festo 8118822

Der DFM-16-10-P-A-GF-F1A setzt bei 6 bar theoretisch 121 N in eine geführte Linearbewegung über 10 mm um, Kolben-Ø 16 mm.

Vorteile

• Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 304 N
• Kraft: 121 N Vorlauf und 90 N Rücklauf bei 6 bar (theoretisch)
• Geschwindigkeit: bis 0,8 m/s
• Momente: Mx bis 6,99 Nm, My/Mz bis 2,89 Nm
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
• Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)

Einsatz

Typische Einsätze des DFM-16-10-P-A-GF-F1A sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Der DFM-16-10-P-A-GF-F1A arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -20 bis 80 °C Umgebungstemperatur, die Einbaulage ist beliebig. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 16 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
