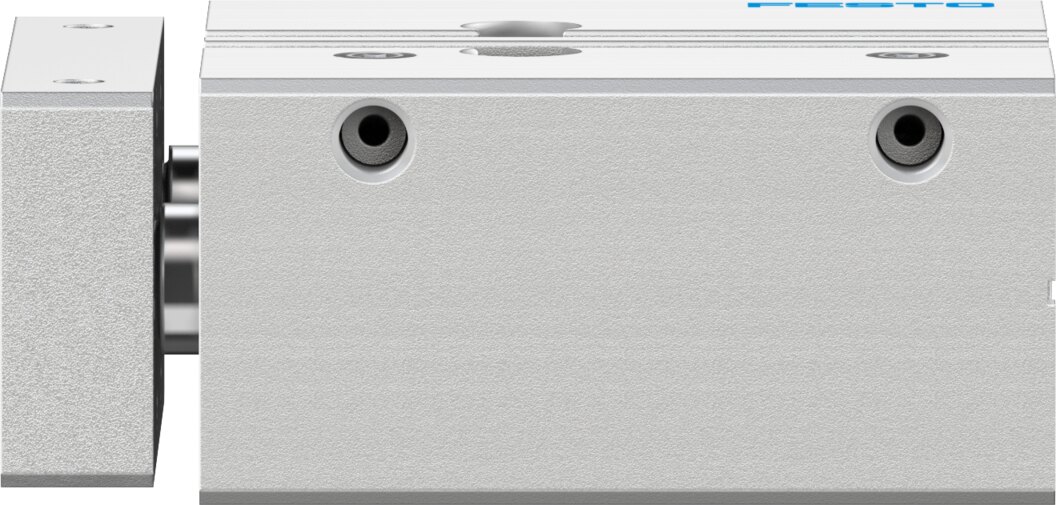

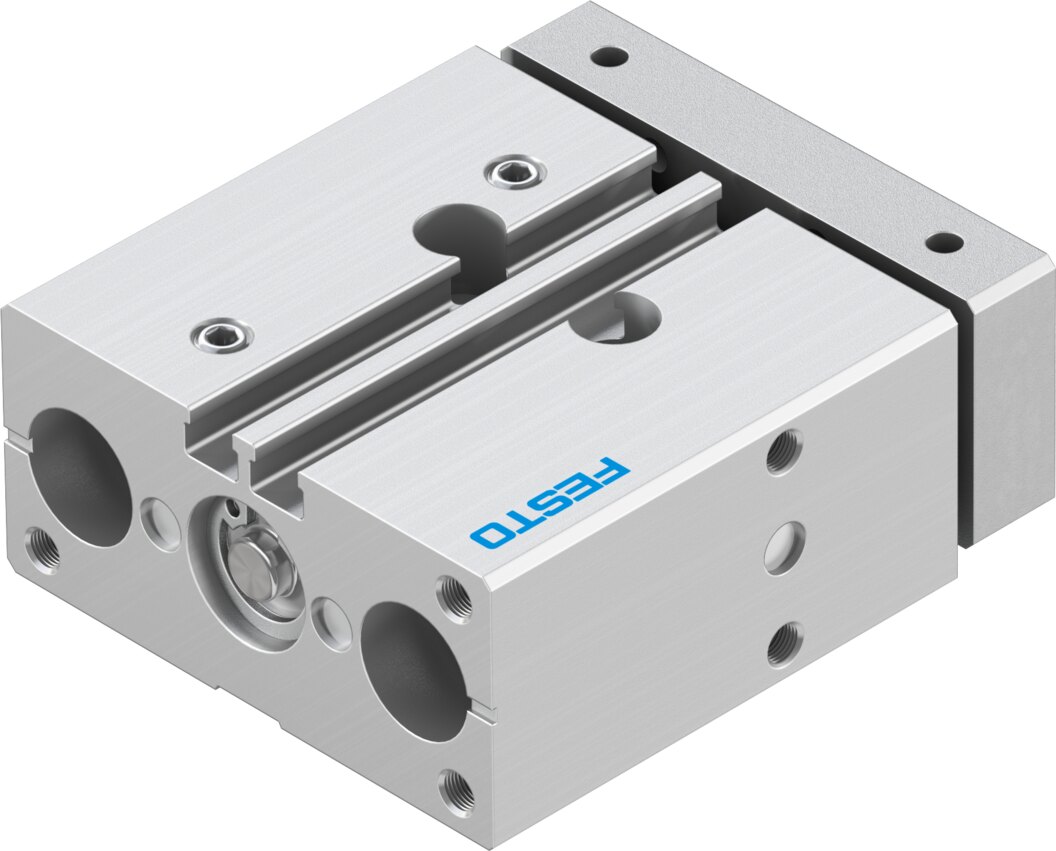

Führungszylinder mit Gleitführung Ø 12 mm Hub 20 mm DFM-12-20-P-A-GF-F1A - Festo 8118624

Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DFM-12-20-P-A-GF-F1A mit 20 mm Hub und 68 N Vorlaufkraft bei 6 bar.

Vorteile

• Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 240 N
• Kraft: 68 N Vorlauf und 51 N Rücklauf bei 6 bar (theoretisch)
• Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
• Kolbenstange: hochlegierter, rostfreier Stahl
• Geschwindigkeit: bis 0,8 m/s
• Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,07 J

Einsatz

Typische Einsätze des DFM-12-20-P-A-GF-F1A sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Medium für den DFM-12-20-P-A-GF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -20 bis 80 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 12 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
