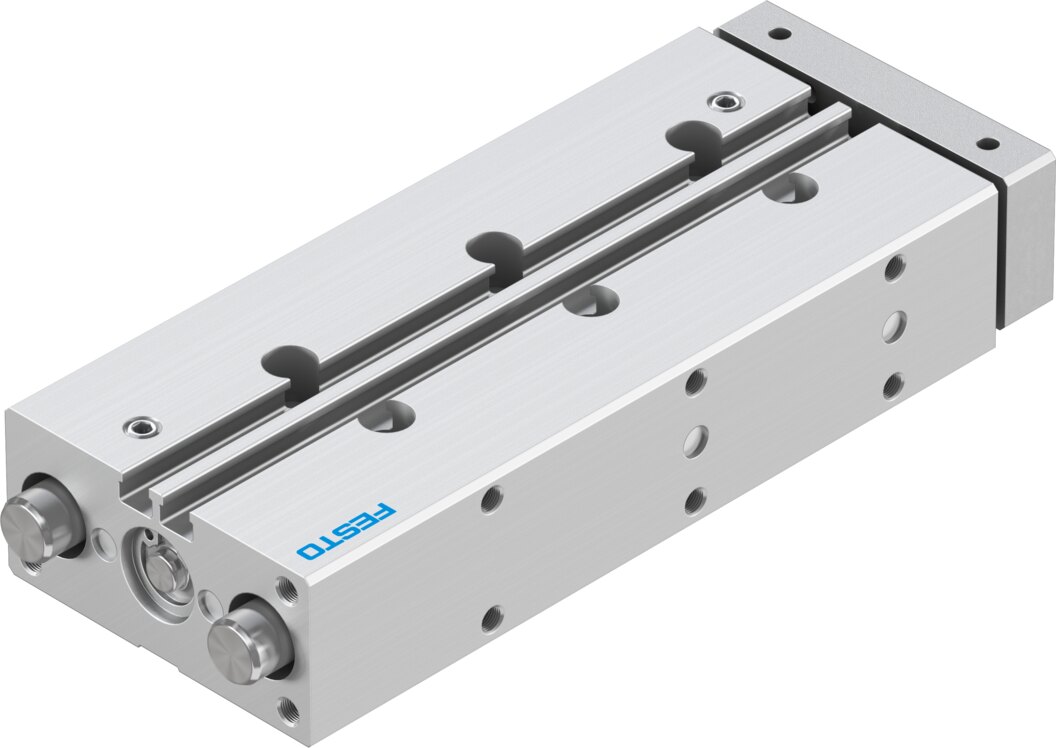

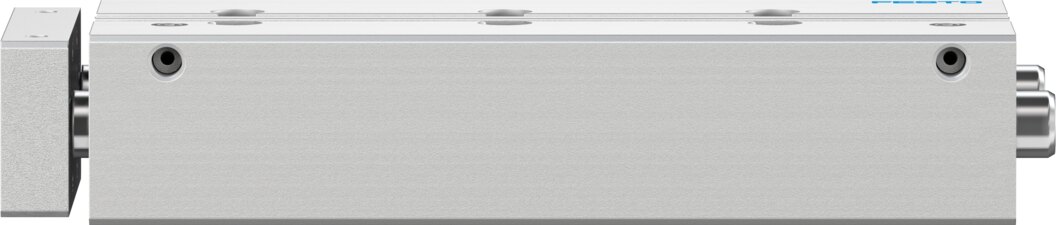

Führungszylinder mit Gleitführung Ø 12 mm Hub 100 mm DFM-12-100-P-A-GF-F1A - Festo 8118630

Kolben-Ø 12 mm, 100 mm Hub und 68 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-12-100-P-A-GF-F1A bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

• Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 240 N
• Kraft: 68 N Vorlauf und 51 N Rücklauf bei 6 bar (theoretisch)
• Momente: Mx bis 4,92 Nm, My/Mz bis 3,74 Nm
• Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,07 J
• Kolbenstange: hochlegierter, rostfreier Stahl
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Typische Einsätze des DFM-12-100-P-A-GF-F1A sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Der DFM-12-100-P-A-GF-F1A arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -20 bis 80 °C Umgebungstemperatur, die Einbaulage ist beliebig. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 12 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
