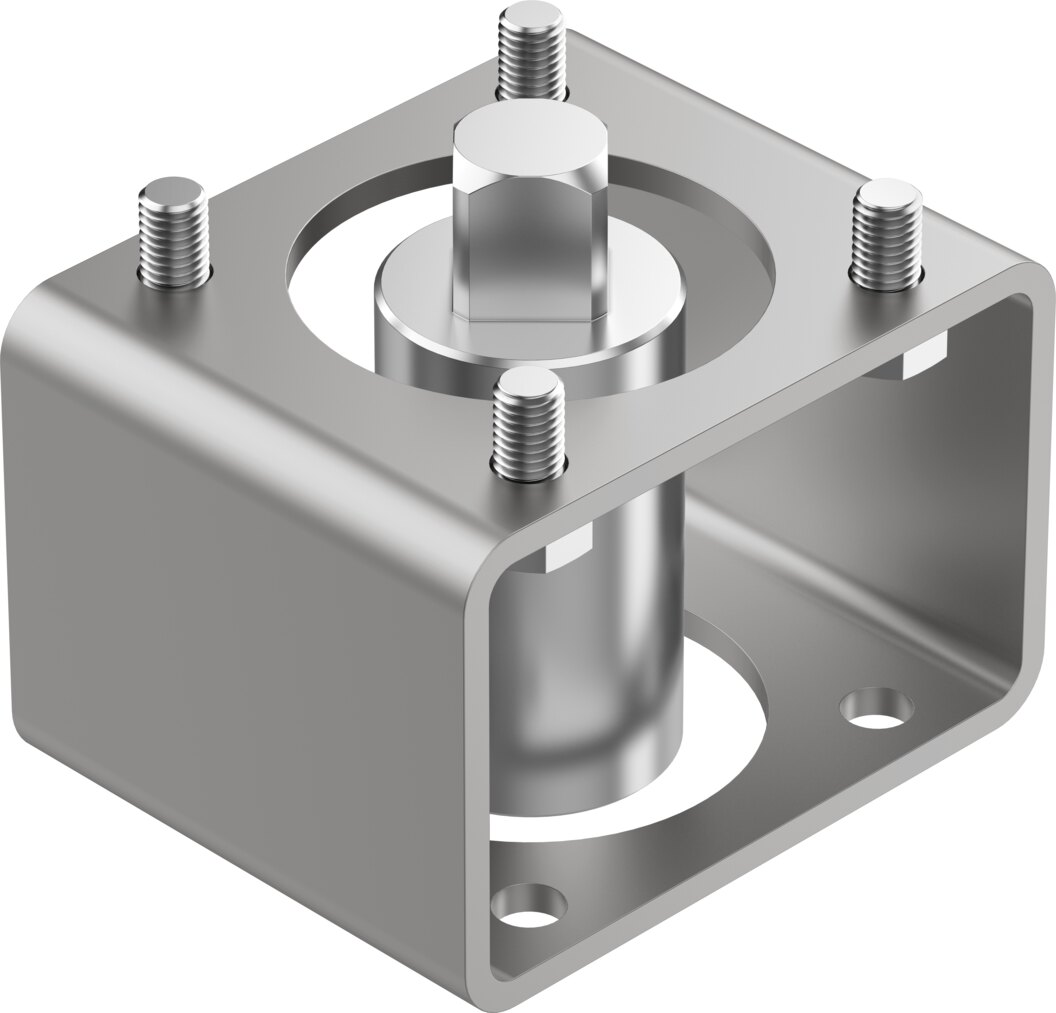

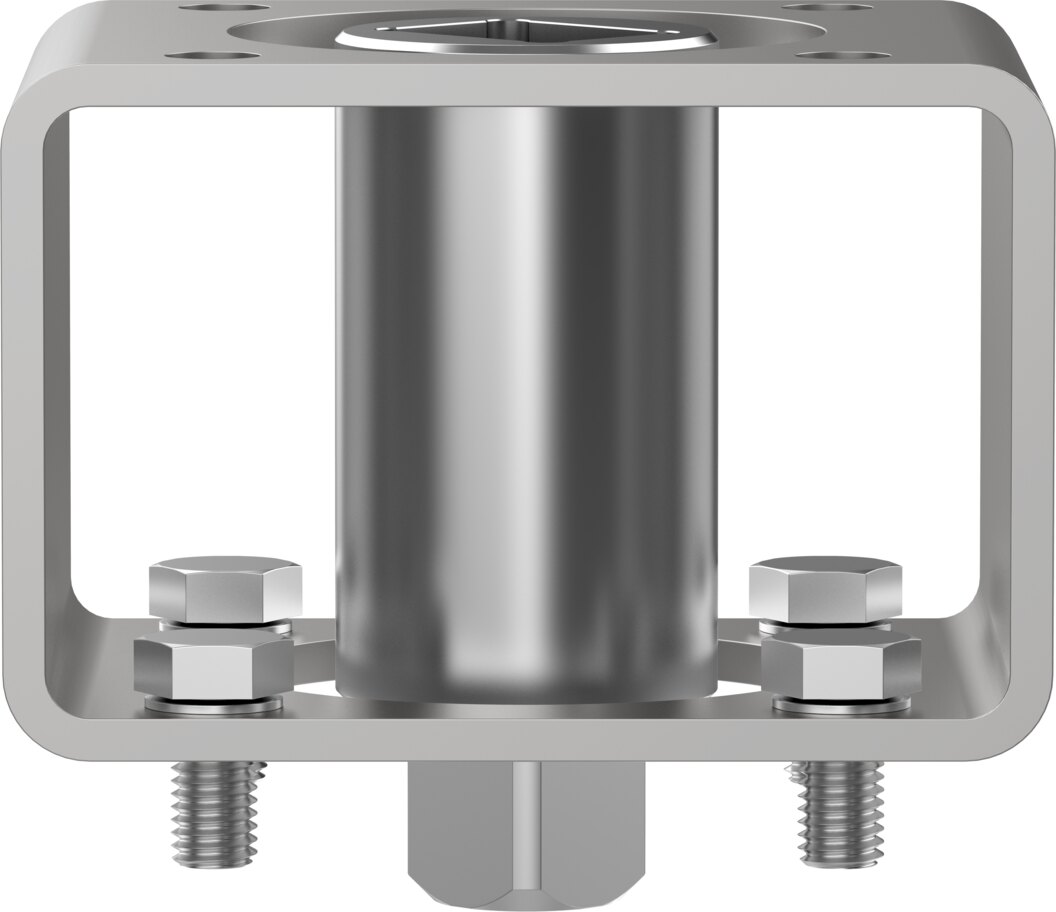

Anbausatz Bohrbild 10 auf 05, SW22 auf SW14 DARQ-K-Z-F10S22-F05S14-R13 - Festo 8085026

Festo ✓ Originalprodukt Neuware

Der Anbausatz DARQ-K-Z-F10S22-F05S14-R13 gehört zum Festo-Anbauprogramm DARQ für den Aufbau von Schwenkantrieben auf Armaturen. Die Anschlüsse: SW22 am Antriebsabgang, SW14 am Reduzierabgang. Bohrbilder 10 und 05. Werkstoff Montagebrücke laut Festo: Stahl. Produktgewicht 1396 g.

Netto
149,83 €
zzgl. MwSt.
178,30 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8085026
Hersteller-Nr. DARQ-K-Z-F10S22-F05S14-R13
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Anbausatz DARQ-K-Z-F10S22-F05S14-R13 gehört zum Festo-Anbauprogramm DARQ für den Aufbau von Schwenkantrieben auf Armaturen. Die Anschlüsse: SW22 am Antriebsabgang, SW14 am Reduzierabgang. Bohrbilder 10 und 05. Werkstoff Montagebrücke laut Festo: Stahl.

Vorteile

  • Antriebsabgang SW22 mit Bohrbild 10, Reduzierabgang SW14 mit Bohrbild 05
  • Basierend auf ISO 5211
  • Werkstoff Montagebrücke: Stahl
  • Korrosionsbeständigkeitsklasse KBK 2 - mäßige Korrosionsbeanspruchung
  • LABS-Konformität VDMA24364-Zone III

Einsatz

Einsatzgebiet ist die Prozessautomation: der Anbausatz DARQ-K-Z-F10S22-F05S14-R13 verbindet Schwenkantrieb und Armatur, zum Beispiel an Kugelhähnen und Klappen.

Technische Daten

BestelltypDARQ-K-Z-F10S22-F05S14-R13
Festo-Teilenummer8085026
Basierend auf NormISO 5211
Konstruktiver AufbauInnenzweiflach und Außenvierkant, Montagebausatz
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Produktgewicht1396 g
Anschluss 1, FunktionAntriebsabgang
Anschluss 1, BauformSW22, Bohrbild 10
Anschluss 2, FunktionReduzierabgang
Anschluss 2, BauformSW14, Bohrbild 05
Werkstoff-HinweisRoHS konform
Werkstoff Kupplunghochlegierter Stahl rostfrei
Werkstoff MontagebrückeStahl
Werkstoff Scheibehochlegierter Stahl rostfrei
Werkstoff Schraubenhochlegierter Stahl rostfrei
Zolltarifnummer84836080
Gewicht1,4 kg
HerstellerFesto
Hersteller-Nr.DARQ-K-Z-F10S22-F05S14-R13
EAN4052568449919
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffStahl
SerieDARQ
