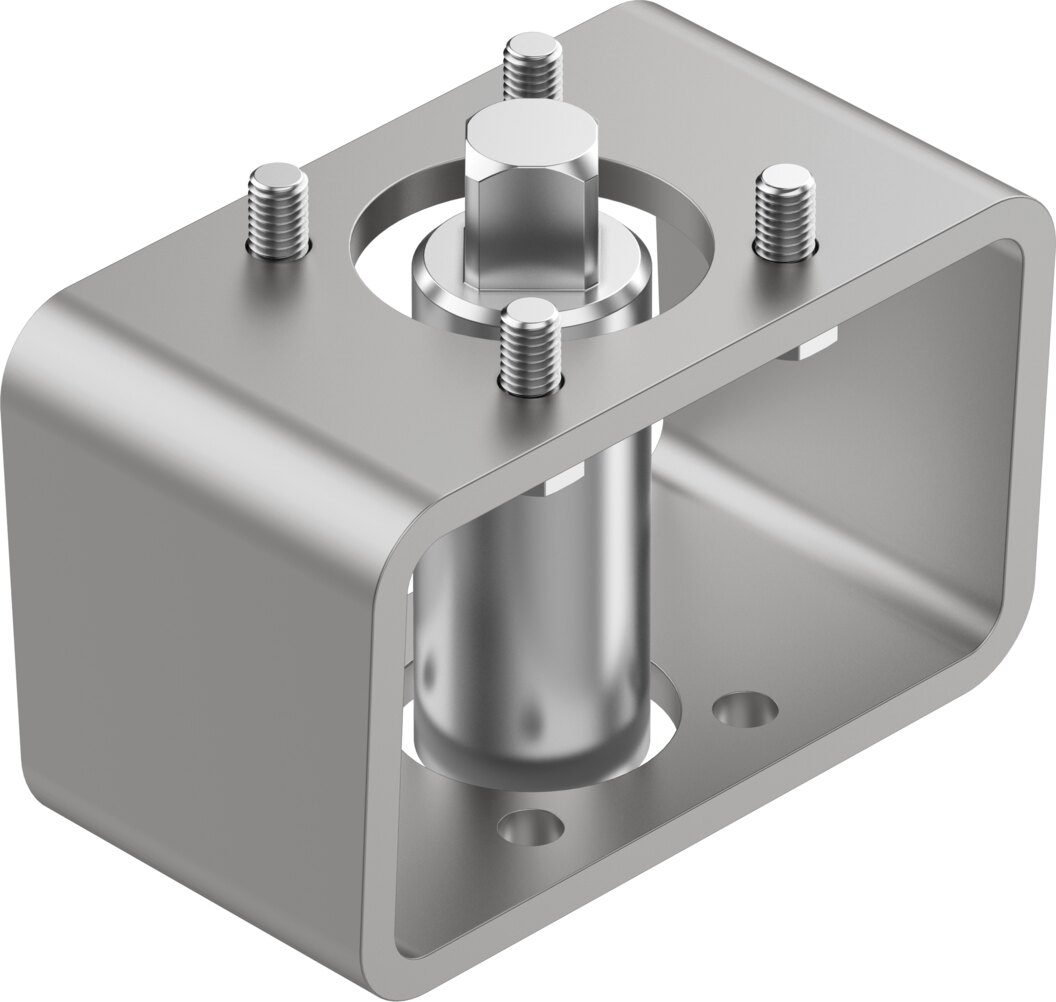

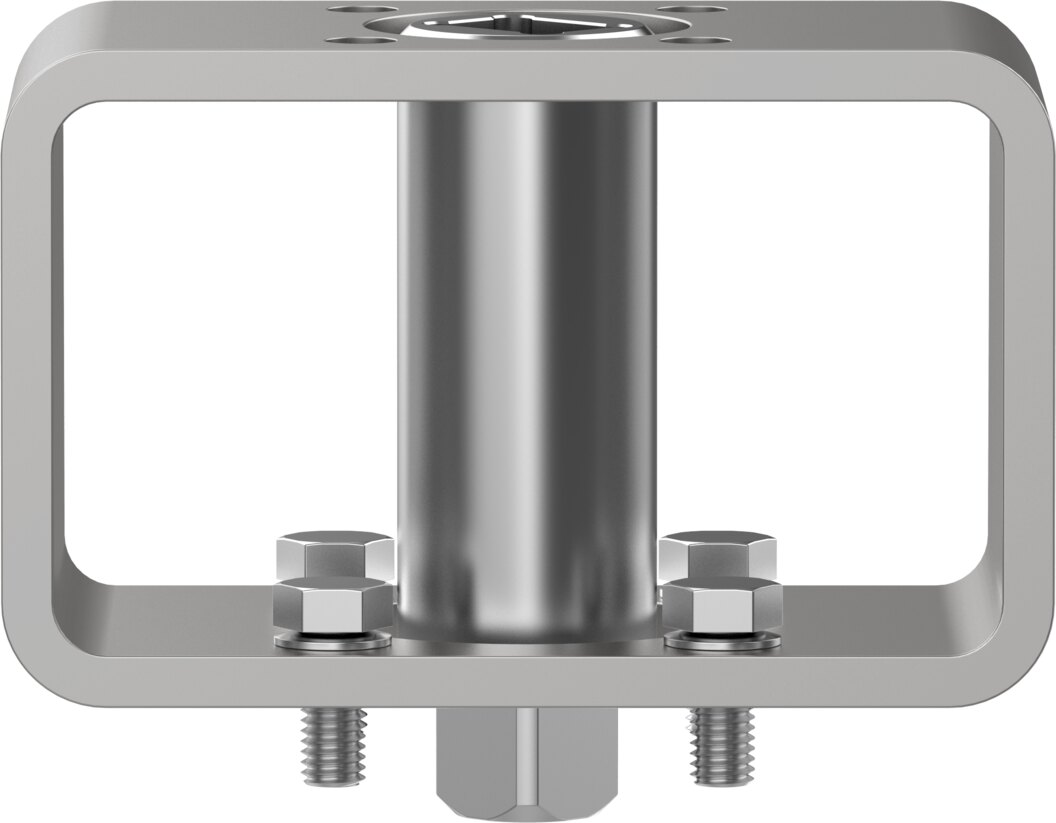

Anbausatz Bohrbild 04 auf 03, SW11 auf SW9 DARQ-K-Z-F04S11-F03S9-R13 - Festo 8085016

Festo ✓ Originalprodukt Neuware

Der Anbausatz DARQ-K-Z-F04S11-F03S9-R13 gehört zum Festo-Anbauprogramm DARQ für den Aufbau von Schwenkantrieben auf Armaturen. SW11 auf der Antriebsseite trifft auf SW9 auf der Reduzierseite. Bohrbilder 04 und 03. Werkstoff: Stahl. Korrosionsklasse: KBK 2 (mäßige Korrosionsbeanspruchung).

Netto
87,65 €
zzgl. MwSt.
104,30 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8085016
Hersteller-Nr. DARQ-K-Z-F04S11-F03S9-R13
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Anbausatz DARQ-K-Z-F04S11-F03S9-R13 gehört zum Festo-Anbauprogramm DARQ für den Aufbau von Schwenkantrieben auf Armaturen. SW11 auf der Antriebsseite trifft auf SW9 auf der Reduzierseite. Bohrbilder 04 und 03. Werkstoff: Stahl.

Auf einen Blick

  • Antriebsabgang SW11 mit Bohrbild 04, Reduzierabgang SW9 mit Bohrbild 03
  • Basierend auf ISO 5211
  • Werkstoff Montagebrücke: Stahl
  • Korrosionsbeständigkeitsklasse KBK 2 - mäßige Korrosionsbeanspruchung
  • LABS-Konformität VDMA24364-Zone III

Anwendung

Typische Anwendung ist der Anbau von Schwenkantrieben an Kugelhähne und Absperrklappen in Wasser-, Chemie- und Prozesstechnik.

Technische Daten

BestelltypDARQ-K-Z-F04S11-F03S9-R13
Festo-Teilenummer8085016
Basierend auf NormISO 5211
Konstruktiver AufbauInnenzweiflach und Außenvierkant, Montagebausatz
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Produktgewicht400 g
Anschluss 1, FunktionAntriebsabgang
Anschluss 1, BauformSW11, Bohrbild 04
Anschluss 2, FunktionReduzierabgang
Anschluss 2, BauformSW9, Bohrbild 03
Werkstoff-HinweisRoHS konform
Werkstoff Kupplunghochlegierter Stahl rostfrei
Werkstoff MontagebrückeStahl
Werkstoff Scheibehochlegierter Stahl rostfrei
Werkstoff Schraubenhochlegierter Stahl rostfrei
Zolltarifnummer84836080
Gewicht0,4 kg
HerstellerFesto
Hersteller-Nr.DARQ-K-Z-F04S11-F03S9-R13
EAN4052568449810
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffStahl
SerieDARQ
