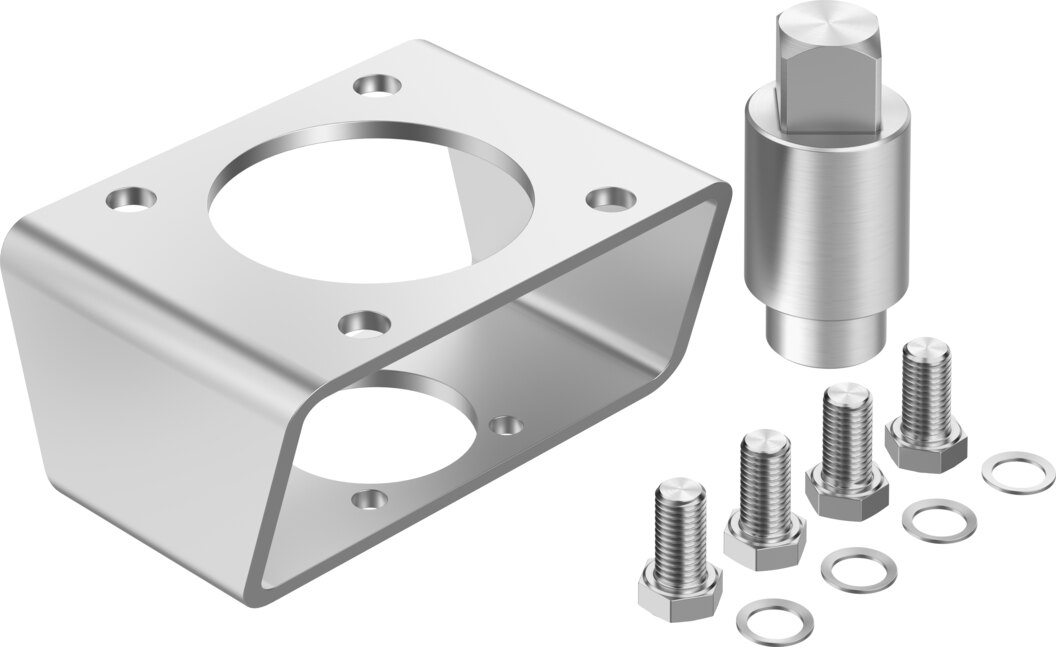

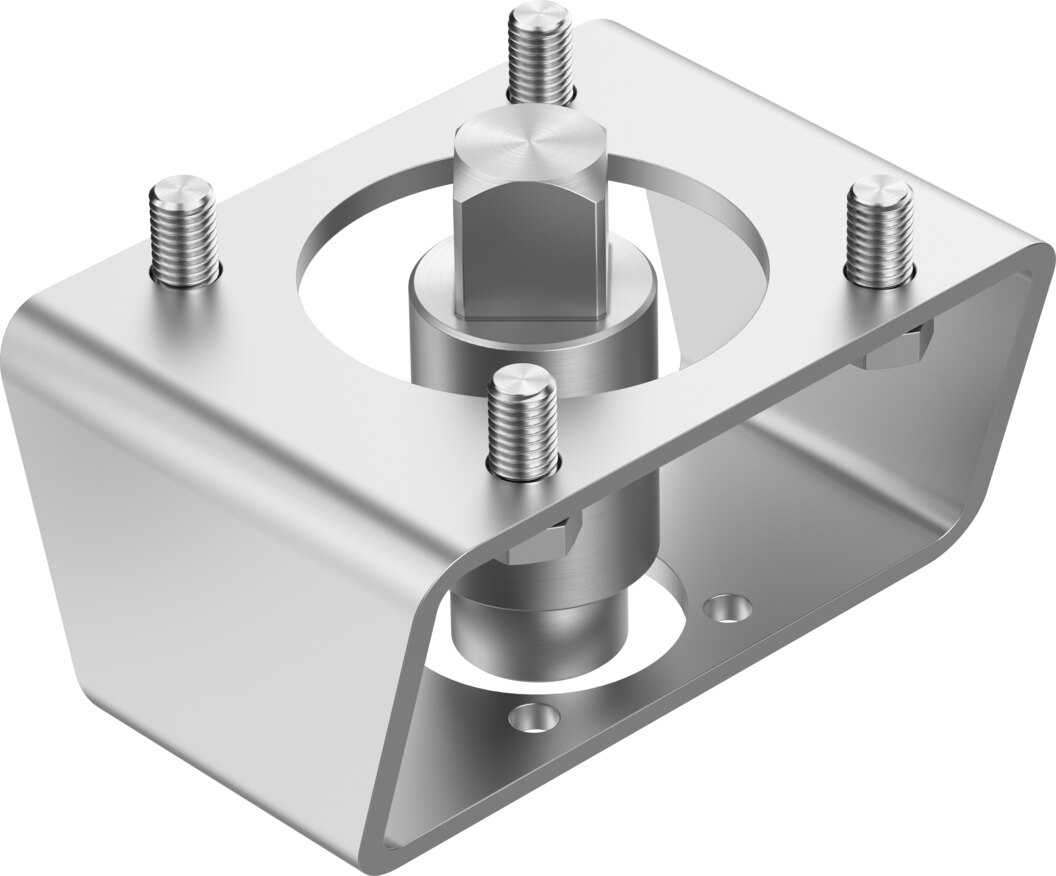

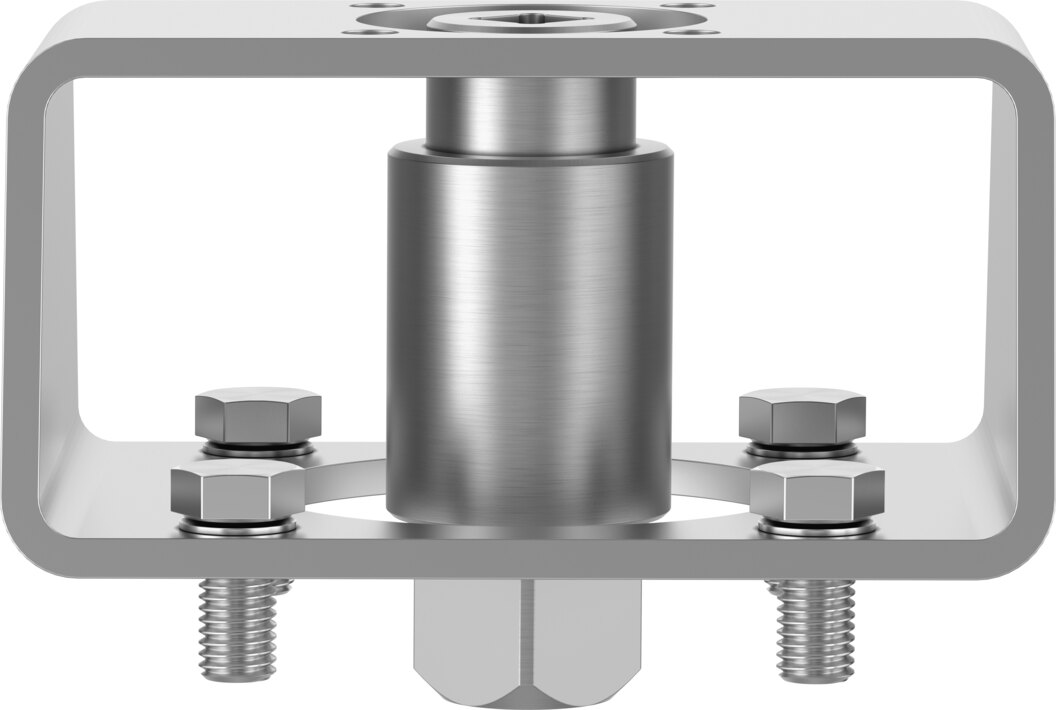

Anbausatz Bohrbild 10 auf 04, SW22 auf SW11 DARQ-K-V-F10S22-F04S11-R13 - Festo 8133487
Der Anbausatz DARQ-K-V-F10S22-F04S11-R13 gehört zum Festo-Anbauprogramm DARQ für den Aufbau von Schwenkantrieben auf Armaturen. Die Anschlüsse: SW22 am Antriebsabgang, SW11 am Reduzierabgang. Bohrbilder 10 und 04. Werkstoff: Stahl. Produktgewicht 1410 g. Werkstoff-Hinweis: RoHS konform.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Anbausatz DARQ-K-V-F10S22-F04S11-R13 gehört zum Festo-Anbauprogramm DARQ für den Aufbau von Schwenkantrieben auf Armaturen. Die Anschlüsse: SW22 am Antriebsabgang, SW11 am Reduzierabgang. Bohrbilder 10 und 04. Werkstoff: Stahl.
Vorteile
- Antriebsabgang SW22 mit Bohrbild 10, Reduzierabgang SW11 mit Bohrbild 04
- Basierend auf ISO 5211
- Werkstoff Montagebrücke: Stahl
- Korrosionsbeständigkeitsklasse KBK 2 - mäßige Korrosionsbeanspruchung
- LABS-Konformität VDMA24364-Zone III
Einsatzbereiche
Typische Anwendung ist der Anbau von Schwenkantrieben an Kugelhähne und Absperrklappen in Wasser-, Chemie- und Prozesstechnik.
Technische Daten
| Bestelltyp | DARQ-K-V-F10S22-F04S11-R13 |
|---|---|
| Festo-Teilenummer | 8133487 |
| Basierend auf Norm | ISO 5211 |
| Konstruktiver Aufbau | Innenvierkant und Außenvierkant, Montagebausatz |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Produktgewicht | 1410 g |
| Anschluss 1, Funktion | Antriebsabgang |
| Anschluss 1, Bauform | SW22, Bohrbild 10 |
| Anschluss 2, Funktion | Reduzierabgang |
| Anschluss 2, Bauform | SW11, Bohrbild 04 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Kupplung | hochlegierter Stahl rostfrei |
| Werkstoff Montagebrücke | Stahl |
| Werkstoff Scheibe | hochlegierter Stahl rostfrei |
| Werkstoff Schrauben | hochlegierter Stahl rostfrei |
| Zolltarifnummer | 84836080 |
| Gewicht | 1,5 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DARQ-K-V-F10S22-F04S11-R13 |
| EAN | 4052568555931 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Stahl |
| Serie | DARQ |
