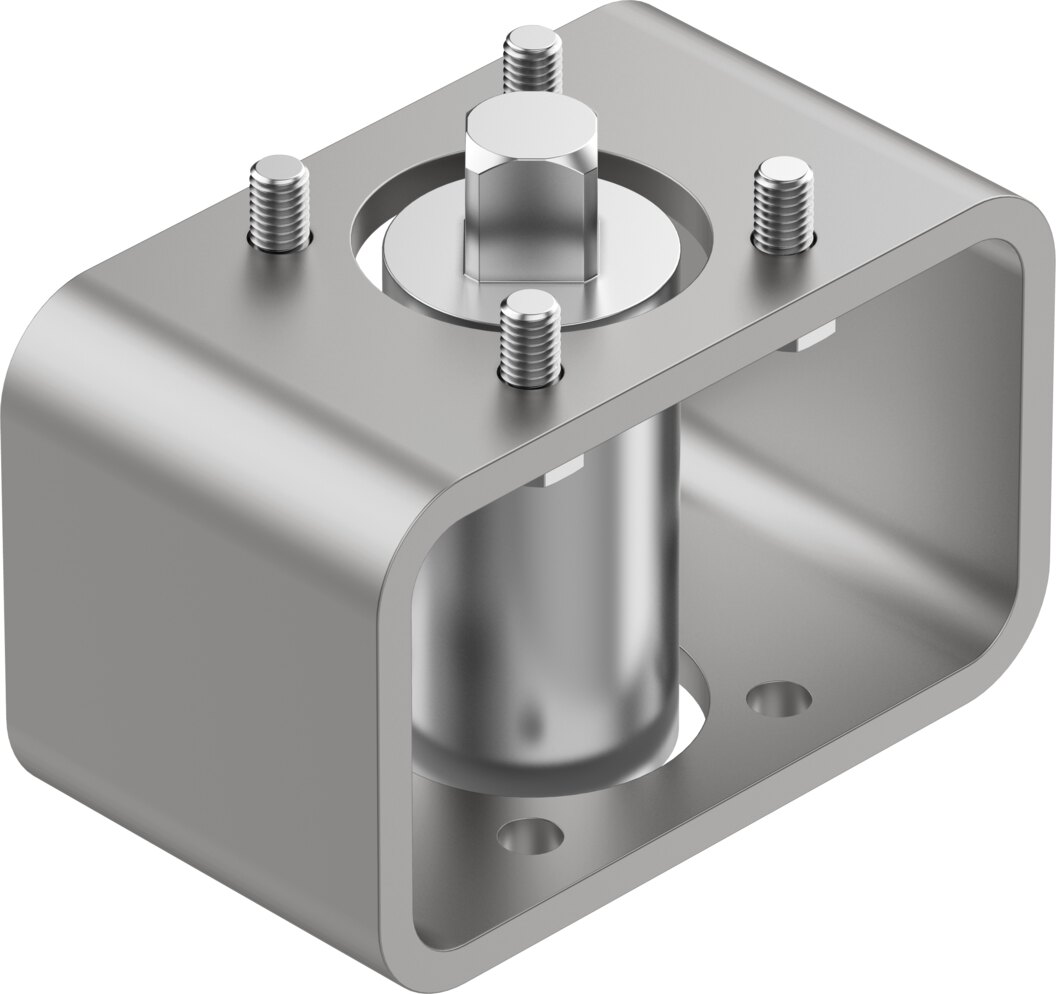

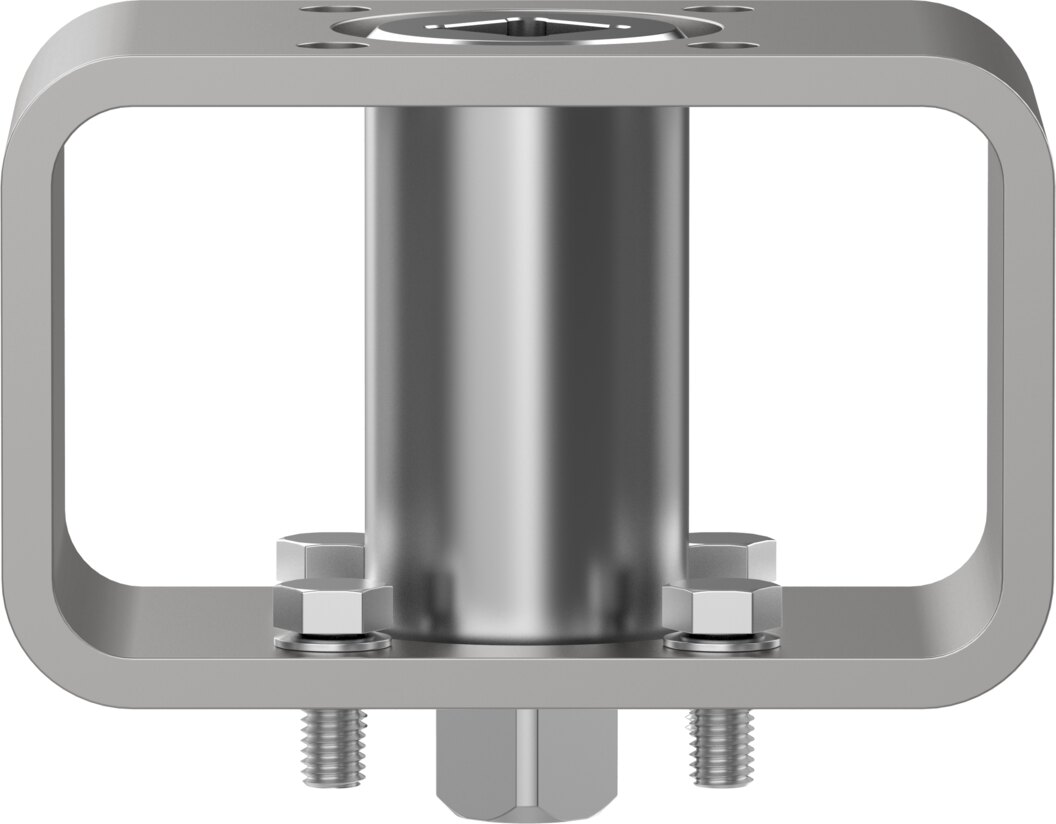

Anbausatz Bohrbild 04 auf 04, SW11 auf SW11 DARQ-K-V-F04S11-F04S11-R13 - Festo 8084188
Der Anbausatz DARQ-K-V-F04S11-F04S11-R13 gehört zum Festo-Anbauprogramm DARQ für den Aufbau von Schwenkantrieben auf Armaturen. SW11 auf der Antriebsseite trifft auf SW11 auf der Reduzierseite. Bohrbilder 04 und 04. Als Werkstoff nennt Festo Stahl. Produktgewicht 480 g. Zolltarifnummer 84836080.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Anbausatz DARQ-K-V-F04S11-F04S11-R13 gehört zum Festo-Anbauprogramm DARQ für den Aufbau von Schwenkantrieben auf Armaturen. SW11 auf der Antriebsseite trifft auf SW11 auf der Reduzierseite. Bohrbilder 04 und 04. Als Werkstoff nennt Festo Stahl.
Auf einen Blick
- Antriebsabgang SW11 mit Bohrbild 04, Reduzierabgang SW11 mit Bohrbild 04
- Basierend auf ISO 5211
- Werkstoff Montagebrücke: Stahl
- Korrosionsbeständigkeitsklasse KBK 2 - mäßige Korrosionsbeanspruchung
- LABS-Konformität VDMA24364-Zone III
Einsatz
Typische Anwendung ist der Anbau von Schwenkantrieben an Kugelhähne und Absperrklappen in Wasser-, Chemie- und Prozesstechnik.
Technische Daten
| Bestelltyp | DARQ-K-V-F04S11-F04S11-R13 |
|---|---|
| Festo-Teilenummer | 8084188 |
| Basierend auf Norm | ISO 5211 |
| Konstruktiver Aufbau | Innenvierkant und Außenvierkant, Montagebausatz |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Produktgewicht | 480 g |
| Anschluss 1, Funktion | Antriebsabgang |
| Anschluss 1, Bauform | SW11, Bohrbild 04 |
| Anschluss 2, Funktion | Reduzierabgang |
| Anschluss 2, Bauform | SW11, Bohrbild 04 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Kupplung | hochlegierter Stahl rostfrei |
| Werkstoff Montagebrücke | Stahl |
| Werkstoff Scheibe | hochlegierter Stahl rostfrei |
| Werkstoff Schrauben | hochlegierter Stahl rostfrei |
| Zolltarifnummer | 84836080 |
| Gewicht | 0,47 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DARQ-K-V-F04S11-F04S11-R13 |
| EAN | 4052568449636 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Stahl |
| Serie | DARQ |
