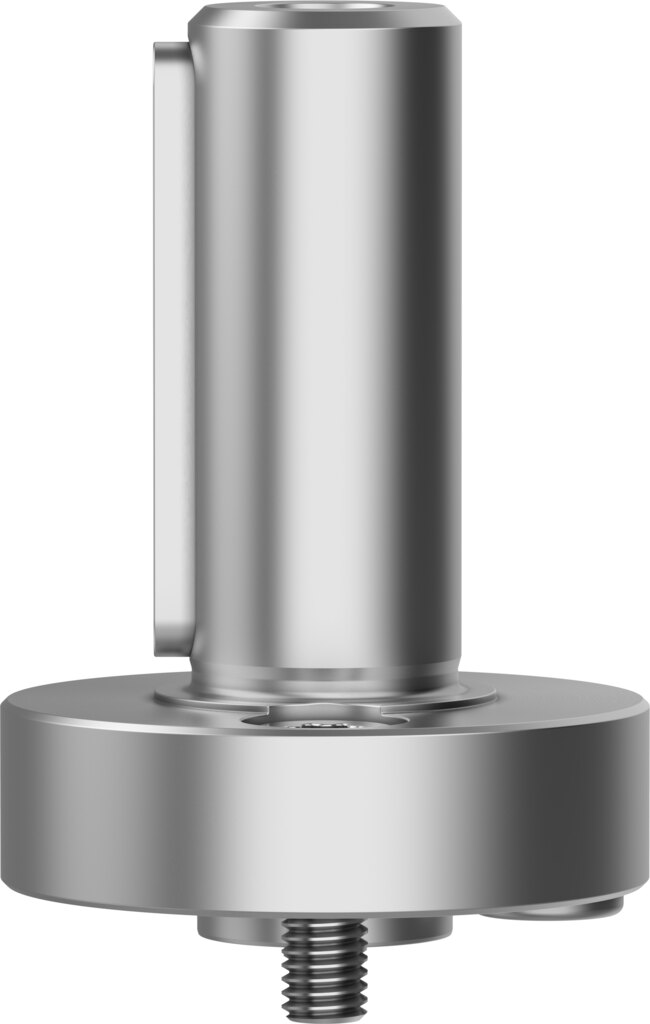

Wellenzapfen Baugröße 25 für Kolben-Ø 25 mm Biegemoment 10 Nm DARF-Q13-25 - Festo 8201000

Festo ✓ Originalprodukt Neuware

Der Wellenzapfen DARF-Q13-25 führt die Drehbewegung des Antriebs als Welle nach außen und nimmt dort Hebel oder Mitnehmer auf, Baugröße 25. Zulässig sind 10 Nm Biegemoment und 450 N axial. Befestigung mit Durchgangsbohrung und Zentrierhülse. Umgebungstemperatur 0 bis 60 °C.

Netto
103,99 €
zzgl. MwSt.
123,75 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8201000
Hersteller-Nr. DARF-Q13-25
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Festo-Wellenzapfen DARF-Q13-25 in Baugröße 25 wird am Drehantrieb befestigt und stellt die Abtriebswelle für Anbauteile bereit, für Kolben-Ø 25 mm.

Vorteile im Überblick

  • Baugröße 25, für Kolben-Ø 25 mm
  • Max. Biegemoment 10 Nm, max. axiale Last 450 N statisch
  • Befestigung mit Durchgangsbohrung und Zentrierhülse
  • Wellenzapfen aus Vergütungsstahl
  • Umgebungstemperatur 0 bis 60 °C
  • Korrosionsbeständigkeitsklasse 1 - niedrige Korrosionsbeanspruchung

Einsatz

Typisch ist der DARF-Q13-25 für Hebel, Kurbeln oder Kupplungen, die direkt auf der Antriebswelle sitzen sollen.

Technische Daten

BestelltypDARF-Q13-25
Festo-Teilenummer8201000
Baugröße25
Einbaulagebeliebig
Für Kolben-Ø25 mm
Konstruktiver AufbauWellenzapfen
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-C1-L
Eignung für Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit (gemessen nach ISO 14644-14)Klasse 9 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
Umgebungstemperatur0 bis 60 °C
Max. Biegemoment10 Nm
Max. axiale Belastung statisch450 N
Produktgewicht160 g
Befestigungsartmit Durchgangsbohrung und Zentrierhülse
WerkstoffhinweisRoHS konform
Werkstoff WellenzapfenVergütungsstahl
Zolltarifnummer84839089
Gewicht0,165 kg
HerstellerFesto
Hersteller-Nr.DARF-Q13-25
EAN4052568678463
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Kolben-Ø [mm]25
BauartWellenzapfen
SerieDARF
Temperaturbereich0-60 °C
Temperatur (max.)60
