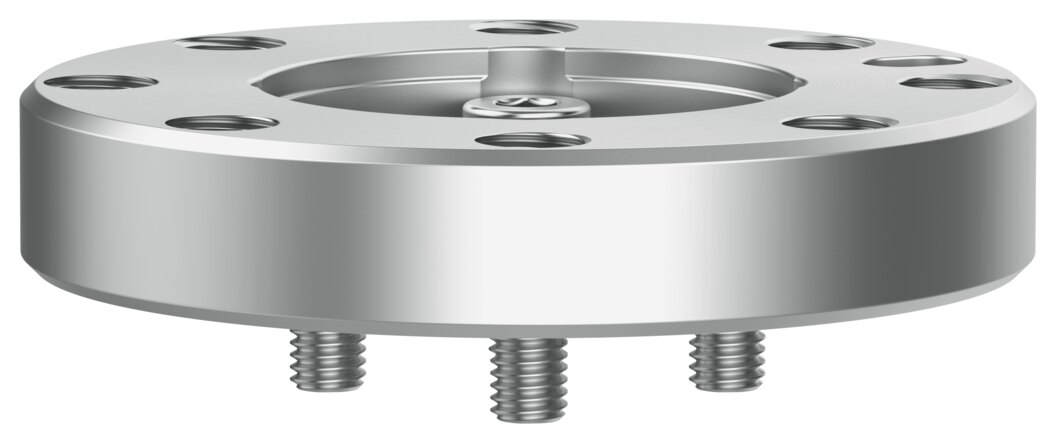

Aufsteckflansch Baugröße 25 für Drehantrieb DARF-Q13-25-1 - Festo 8163624

Festo ✓ Originalprodukt Neuware

Der Aufsteckflansch DARF-Q13-25-1 in Baugröße 25 bietet eine definierte Anschraubfläche für Anbauteile am Antrieb. Flansch aus Aluminium-Knetlegierung, eloxiert, KBK 1 (niedrige Korrosionsbeanspruchung). Belastbar mit 10 Nm Biegemoment und 450 N axial. Umgebungstemperatur 0 bis 60 °C.

Netto
19,32 €
zzgl. MwSt.
22,99 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8163624
Hersteller-Nr. DARF-Q13-25-1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Festo-Aufsteckflansch DARF-Q13-25-1 wird auf den Antrieb gesetzt und nimmt die Anbauteile auf, Baugröße 25, Flansch aus Aluminium-Knetlegierung, eloxiert.

Das spricht für den DARF-Q13-25-1

  • Baugröße 25
  • Flansch aus Aluminium-Knetlegierung, eloxiert
  • Max. Biegemoment 10 Nm, max. axiale Last 450 N statisch
  • Befestigung mit Durchgangsbohrung und Zentrierhülse
  • Umgebungstemperatur 0 bis 60 °C
  • Korrosionsbeständigkeitsklasse 1 - niedrige Korrosionsbeanspruchung

Typische Anwendungen

Typisch ist der DARF-Q13-25-1 beim Aufbau von Schwenk- und Wendeeinheiten, an denen Lasten direkt am Antrieb befestigt werden.

Technische Daten

BestelltypDARF-Q13-25-1
Festo-Teilenummer8163624
Baugröße25
Einbaulagebeliebig
Konstruktiver AufbauAdapter für Drehantrieb
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-C1-L
Eignung für Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit (gemessen nach ISO 14644-14)Klasse 9 nach ISO 14644-1
Umgebungstemperatur0 bis 60 °C
Max. Biegemoment10 Nm
Max. axiale Belastung statisch450 N
Produktgewicht94 g
Befestigungsartmit Durchgangsbohrung und Zentrierhülse
WerkstoffhinweisRoHS konform
Werkstoff FlanschAluminium-Knetlegierung, eloxiert
Werkstoff Hülsehochlegierter Stahl rostfrei
Werkstoff SchraubenStahl, beschichtet
Zolltarifnummer84839089
Gewicht0,09 kg
HerstellerFesto
Hersteller-Nr.DARF-Q13-25-1
EAN4052568628000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
SerieDARF
Temperaturbereich0-60 °C
Temperatur (max.)60
