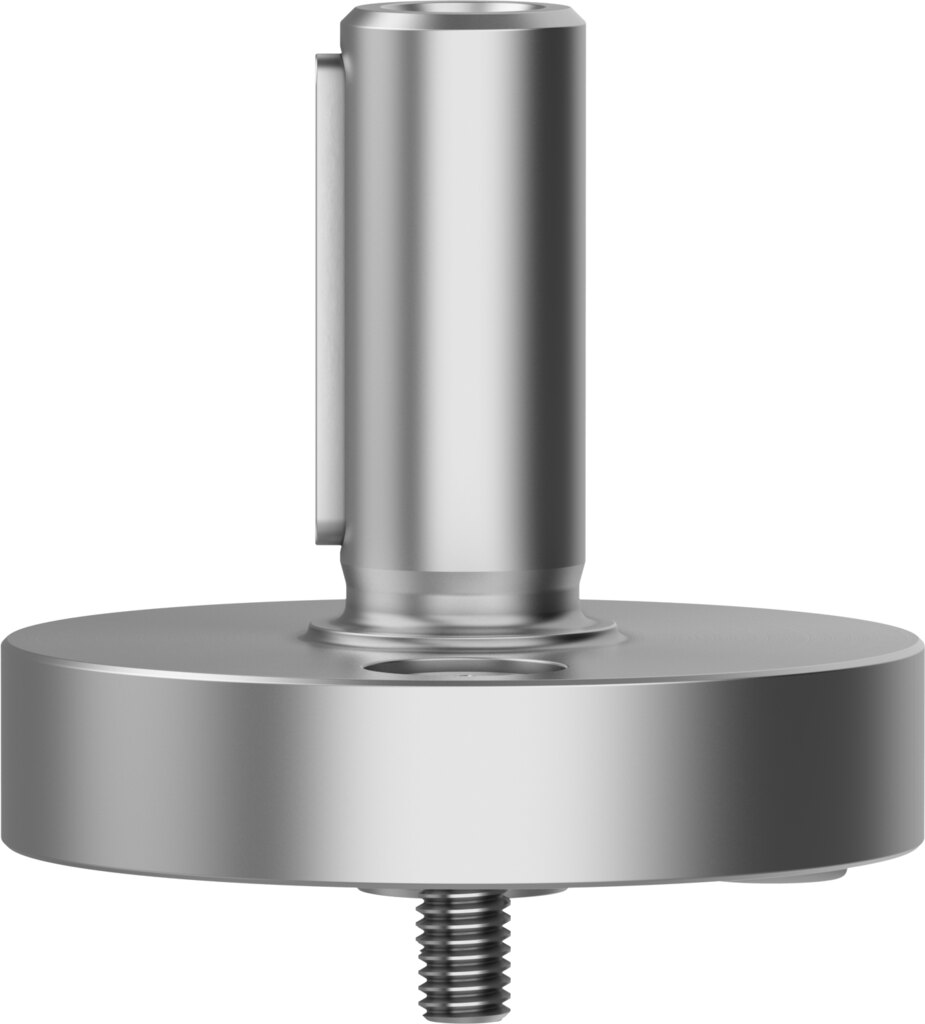

Wellenzapfen Baugröße 12 für Kolben-Ø 12 mm Biegemoment 2 Nm DARF-Q13-12 - Festo 8200997

Festo ✓ Originalprodukt Neuware

Der Wellenzapfen DARF-Q13-12 führt die Drehbewegung des Antriebs als Welle nach außen und nimmt dort Hebel oder Mitnehmer auf, Baugröße 12. Zulässig sind 2 Nm Biegemoment und 80 N axial. Befestigung mit Durchgangsbohrung und Zentrierhülse. Umgebungstemperatur 0 bis 60 °C.

Netto
84,50 €
zzgl. MwSt.
100,56 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8200997
Hersteller-Nr. DARF-Q13-12
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Festo-Wellenzapfen DARF-Q13-12 in Baugröße 12 wird am Drehantrieb befestigt und stellt die Abtriebswelle für Anbauteile bereit, für Kolben-Ø 12 mm.

Das spricht für den DARF-Q13-12

  • Baugröße 12, für Kolben-Ø 12 mm
  • Max. Biegemoment 2 Nm, max. axiale Last 80 N statisch
  • Befestigung mit Durchgangsbohrung und Zentrierhülse
  • Wellenzapfen aus Vergütungsstahl
  • Einsetzbar bei 0 bis 60 °C Umgebungstemperatur
  • Korrosionsbeständigkeitsklasse 1 - niedrige Korrosionsbeanspruchung

Anwendung

Typisch ist der DARF-Q13-12 für Hebel, Kurbeln oder Kupplungen, die direkt auf der Antriebswelle sitzen sollen.

Technische Daten

BestelltypDARF-Q13-12
Festo-Teilenummer8200997
Baugröße12
Einbaulagebeliebig
Für Kolben-Ø12 mm
Konstruktiver AufbauWellenzapfen
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-C1-L
Eignung für Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit (gemessen nach ISO 14644-14)Klasse 9 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
Umgebungstemperatur0 bis 60 °C
Max. Biegemoment2 Nm
Max. axiale Belastung statisch80 N
Produktgewicht50 g
Befestigungsartmit Durchgangsbohrung und Zentrierhülse
WerkstoffhinweisRoHS konform
Werkstoff WellenzapfenVergütungsstahl
Zolltarifnummer84839089
Gewicht0,046 kg
HerstellerFesto
Hersteller-Nr.DARF-Q13-12
EAN4052568678432
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Kolben-Ø [mm]12
BauartWellenzapfen
SerieDARF
Temperaturbereich0-60 °C
Temperatur (max.)60
