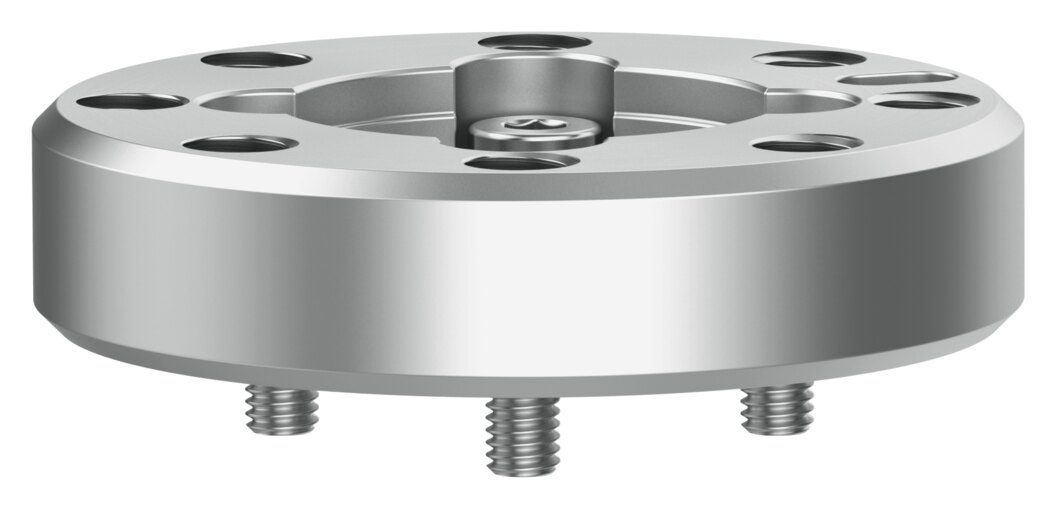

Aufsteckflansch Baugröße 12 für Drehantrieb DARF-Q13-12-1 - Festo 8163621

Festo ✓ Originalprodukt Neuware

Mit dem Aufsteckflansch DARF-Q13-12-1 (Baugröße 12) lassen sich Hebel, Mitnehmer oder Greifer sauber am Antrieb befestigen. Flansch aus Aluminium-Knetlegierung, eloxiert, KBK 1 (niedrige Korrosionsbeanspruchung). Belastbar mit 2 Nm Biegemoment und 80 N axial. Umgebungstemperatur 0 bis 60 °C.

Netto
16,13 €
zzgl. MwSt.
19,19 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8163621
Hersteller-Nr. DARF-Q13-12-1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Festo-Aufsteckflansch DARF-Q13-12-1 wird auf den Antrieb gesetzt und nimmt die Anbauteile auf, Baugröße 12, Flansch aus Aluminium-Knetlegierung, eloxiert.

Vorteile im Überblick

  • Baugröße 12
  • Max. Biegemoment 2 Nm, max. axiale Last 80 N statisch
  • Flansch aus Aluminium-Knetlegierung, eloxiert
  • Befestigung mit Durchgangsbohrung und Zentrierhülse
  • Umgebungstemperatur 0 bis 60 °C
  • Korrosionsbeständigkeitsklasse 1 - niedrige Korrosionsbeanspruchung

Typische Anwendungen

Typisch ist der DARF-Q13-12-1 beim Aufbau von Schwenk- und Wendeeinheiten, an denen Lasten direkt am Antrieb befestigt werden.

Technische Daten

BestelltypDARF-Q13-12-1
Festo-Teilenummer8163621
Baugröße12
Einbaulagebeliebig
Konstruktiver AufbauAdapter für Drehantrieb
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-C1-L
Eignung für Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit (gemessen nach ISO 14644-14)Klasse 9 nach ISO 14644-1
Umgebungstemperatur0 bis 60 °C
Max. Biegemoment2 Nm
Max. axiale Belastung statisch80 N
Produktgewicht23 g
Befestigungsartmit Durchgangsbohrung und Zentrierhülse
WerkstoffhinweisRoHS konform
Werkstoff FlanschAluminium-Knetlegierung, eloxiert
Werkstoff Hülsehochlegierter Stahl rostfrei
Werkstoff SchraubenStahl, beschichtet
Zolltarifnummer84839089
HerstellerFesto
Hersteller-Nr.DARF-Q13-12-1
EAN4052568627874
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
SerieDARF
Temperaturbereich0-60 °C
Temperatur (max.)60
