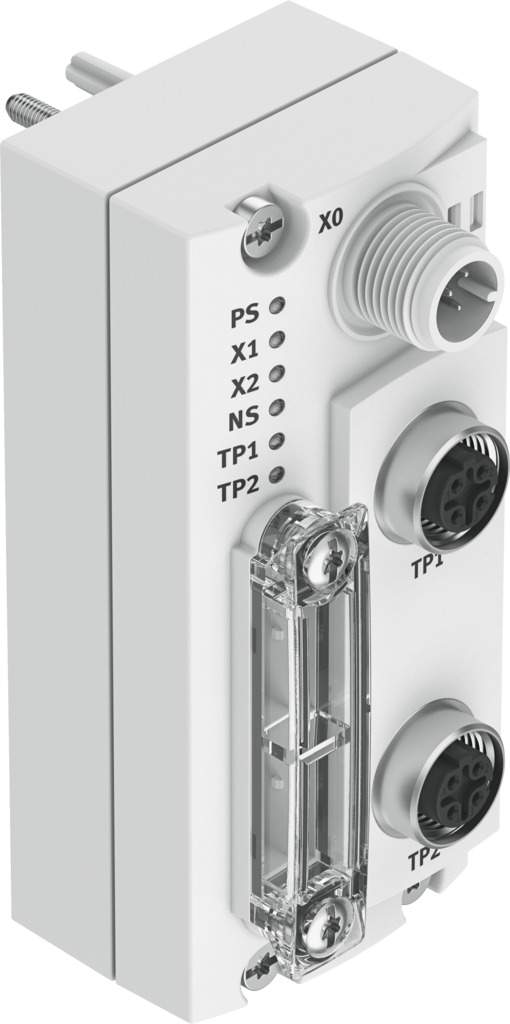

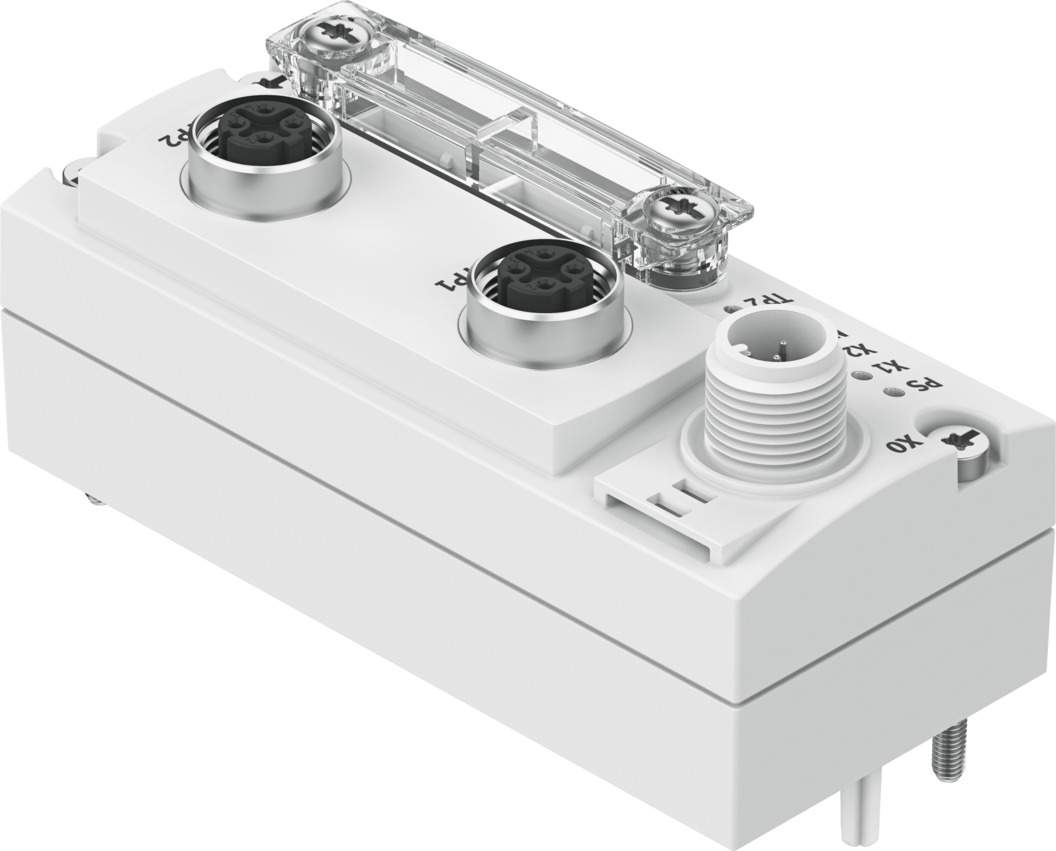

Busknoten für CTEU, Protokoll EtherNet/IP, Modbus TCP, 24 V DC, IP65 CTEU-EP-EX1C - Festo 8107591
Der Busknoten CTEU-EP-EX1C von Festo verbindet die Baureihe CTEU mit der übergeordneten Steuerung. Das Datenblatt nennt Protokoll EtherNet/IP, Modbus TCP, Nennbetriebsspannung 24 V DC und interne Zykluszeit 1 ms je 1 Byte Nutzdaten. Ferner Schutzart IP65/IP67 und Umgebungstemperatur 0 bis 50 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Busknoten CTEU-EP-EX1C verbindet die Baureihe CTEU mit der übergeordneten Steuerung. Im Vordergrund stehen Protokoll EtherNet/IP, Modbus TCP und Nennbetriebsspannung 24 V DC.
Vorteile
- Feldbusanbindung über EtherNet/IP, Modbus TCP
- Nennbetriebsspannung 24 V DC
- Interne Zykluszeit 1 ms je 1 Byte Nutzdaten
- Schutzart IP65/IP67 für die Montage direkt an der Maschine
- Einsetzbar bei Umgebungstemperaturen von 0 bis 50 °C
- Für explosionsgefährdete Bereiche: Ex ec IIC Gc X
Einsatz
Eingesetzt wird CTEU-EP-EX1C beim Projektieren, Erweitern und Instandhalten von Anlagen mit der Baureihe CTEU.
Technische Daten
| Typ | CTEU-EP-EX1C |
|---|---|
| Festo-Teilenummer | 8107591 |
| Protokoll | EtherNet/IP, Modbus TCP |
| Abmessungen B x L x H | 40 mm x 91 mm x 50 mm |
| Produktgewicht | 98 g |
| Umgebungstemperatur | 0 bis 50 °C |
| Lagertemperatur | -20 bis 70 °C |
| Schutzart | IP65, IP67 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Zulassung | RCM Mark, c UL us - Listed (OL) |
| Explosionsschutz | Class I, Div. 2 (CA), Class I, Div. 2 (US), Class II, Div. 2 (CA), Class II, Div. 2 (US), Zone 0 (BR), Zone 2 (ATEX), Zone 2 (CA), Zone 2 (CN), Zone 2 (IEC-EX), Zone 2 (KR), Zone 2 (UKEX), Zone 2 (US), Zone 22 (ATEX), Zone 22 (BR), Zone 22 (CA), Zone 22 (CN), Zone 22 (IEC-EX), Zone 22 (KR), Zone 22 (UKEX), Zone 22 (US) |
| ATEX-Kategorie Gas | II 3G |
| ATEX-Kategorie Staub | II 3D |
| Ex-Schutz Zulassung außerhalb der EU | EPL Dc (KR), EPL Dc (US), EPL Ga (BR), EPL Gc (CA), EPL Gc (CN), EPL Gc (GB), EPL Gc (IEC-EX), EPL Gc (KR), EPL Gc (US) |
| Ex-Zündschutzart Gas | Ex ec IIC Gc X |
| Ex-Zündschutzart Staub | Ex tc IIIC Dc X |
| Ex-Umgebungstemperatur | -5°C ≤ Ta ≤ +50°C |
| Zertifikat ausstellende Stelle | DNV 23.0350 X/00, IECEx IBE 17.0003 X, KTL 24-KA4BO-0392X, KTL 24-KA4BO-0393X, KTL 24-KA4BO-0394X, KTL 24-KA4BO-0395X, NEPSI GYJ19.1188X, SITIIAS CCC 202032230700686, UL E239998 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | PA |
| LED-Anzeige produktspezifisch | PS: Betriebsspannung Elektronik- und Lastversorgung, X1: Systemstatus Modul an I-Port 1, X2: Systemstatus Modul an I-Port 2 |
| LED-Anzeige busspezifisch | NS: Netzwerkstatus, TP1: Netzwerk aktiv Port 1, TP2: Netzwerk aktiv Port 2 |
| Diagnose | Kommunikationsfehler, Systemdiagnose, Unterspannung |
| Bedienelemente | DIL-Schalter |
| Feldbus-Schnittstelle | 2x Dose, M12x1, 4-polig, D-codiert |
| Maximale Adressvolumen Eingänge | 64 byte |
| Maximale Adressvolumen Ausgänge | 64 byte |
| Parametrierung | Diagnoseverhalten, Failsafe- und Idle Reaktion |
| Baudrate | 10/100 Mbit/s |
| Interne Zykluszeit | 1 ms je 1 Byte Nutzdaten |
| Konfigurations-Unterstützung | EDS-Datei |
| Zusätzliche Funktionen | IP-Adressierung über DHCP, DIL-Schalter, Feldbus oder FFT, Integrated Switch, Ringtopologie (DLR), SNMP, Start-up Parametrierung in Klartext über Feldbus, Systemstatus über Prozessdaten abbildbar, Webserver |
| Betriebsspannungsbereich DC | 18 bis 30 V |
| Nennbetriebsspannung DC | 24 V |
| Max. Stromversorgung | 4 A |
| Eigenstromaufnahme bei Nennbetriebsspannung | Typ. 65 mA |
| Hersteller | Festo |
| Hersteller-Nr. | CTEU-EP-EX1C |
| EAN | 4052568605681 |
| Zolltarifnummer | 85176200 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gehäusewerkstoff | PA |
| Betriebsspannung | 24 V DC |
| Serie | CTEU |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
