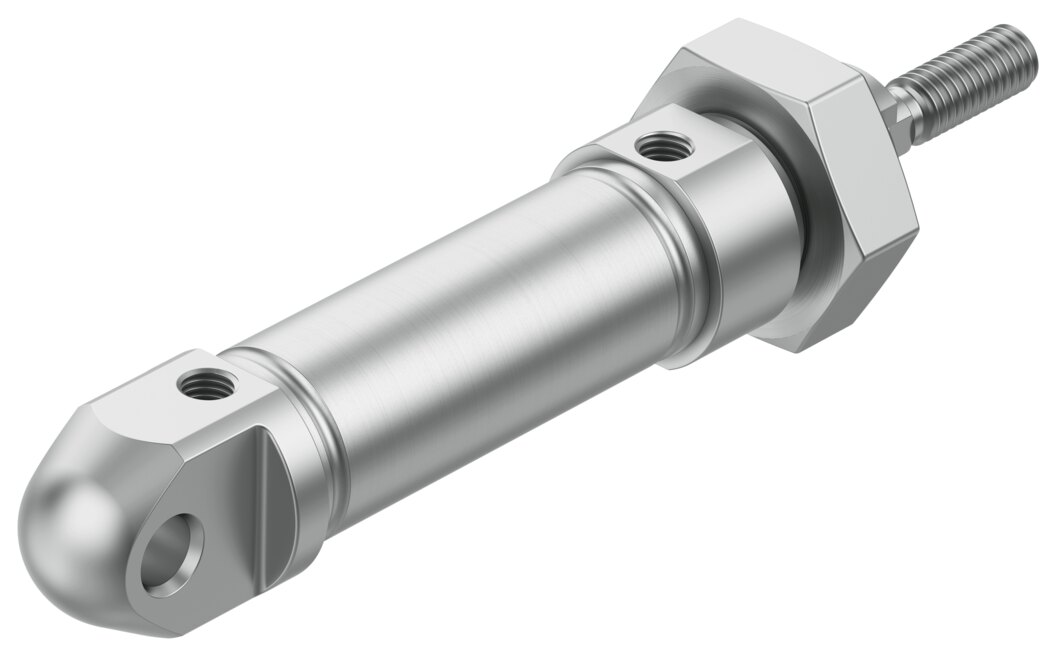

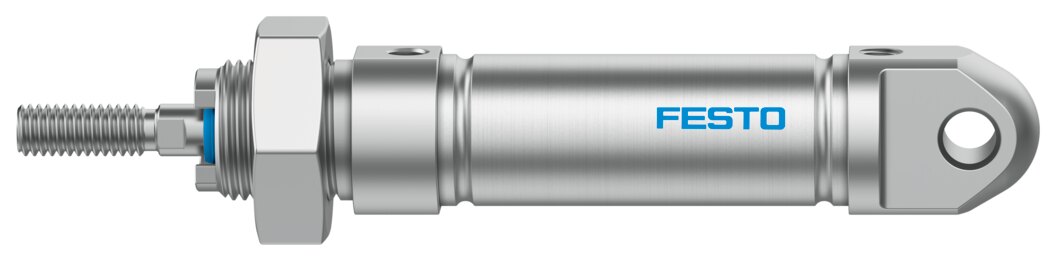

Edelstahl-Normzylinder doppeltwirkend Ø 16 mm Hub 10 mm CRDSNU-16-10-P-A - Festo 8152548

Name: Edelstahl-Normzylinder doppeltwirkend Ø 16 mm Hub 10 mm CRDSNU-16-10-P-A - Festo 8152548
Brand: Festo
SKU: FES-8152548
Price: 100.64 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Rohr, Deckel und Kolbenstange aus rostfreiem Stahl, Korrosionsklasse KBK 3: Der Festo CRDSNU-16-10-P-A hält auch aggressiver Umgebung stand. Er liefert 121 N bei 6 bar und 10 mm Hub.

Netto

100,64 €

zzgl. MwSt.

119,76 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8152548

Hersteller-Nr. CRDSNU-16-10-P-A

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

121 N Vorschubkraft bei 6 bar, 10 mm Hub und ein Gehäuse aus rostfreiem Stahl: Der CRDSNU-16-10-P-A von Festo erfüllt Korrosionsklasse KBK 3. Er arbeitet doppeltwirkend mit Kolben-Ø 16 mm.

Vorteile

Theoretische Kraft bei 6 bar: 121 N im Vorlauf, 104 N im Rücklauf
Zylinderrohr, Deckel und Kolbenstange aus rostfreiem Stahl, Korrosionsklasse KBK 3
Elastische Dämpfungsringe an beiden Enden (P), zulässige Aufprallenergie 0,15 J
Entspricht ISO 6432 und passt damit zu genormtem Befestigungszubehör
Reinraumtauglich, Klasse 5 nach ISO 14644-1
Betriebsdruck 1 bis 10 bar

Einsatz

Typisch für den CRDSNU-16-10-P-A sind Spann-, Schiebe- und Sperraufgaben mit 10 mm Hub in Maschinen, die regelmäßig nass gereinigt werden.

Technische Daten

Merkmal	Wert
Typ	CRDSNU-16-10-P-A
Festo-Teilenummer	8152548
Hub	10 mm
Kolben-Ø	16 mm
Kolbenstangengewinde	M6
Dämpfung	elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Entspricht Norm	ISO 6432
Kolbenstangenende	Außengewinde
Konstruktiver Aufbau	Kolben, Kolbenstange, Zylinderrohr
Positionserkennung	für Näherungsschalter
Betriebsdruck	1 bis 10 bar
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	3 - starke Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14	Klasse 5 nach ISO 14644-1
Lebensmitteltauglichkeit	siehe Konformitätserklärung
Umgebungstemperatur	-20 bis 80 °C
Aufprallenergie in den Endlagen	0,15 J
Theoretische Kraft bei 6 bar, Rücklauf	104 N
Theoretische Kraft bei 6 bar, Vorlauf	121 N
Bewegte Masse bei 0 mm Hub	21 g
Zuschlag bewegte Masse pro 10 mm Hub	2 g
Grundgewicht bei 0 mm Hub	130 g
Gewichtszuschlag pro 10 mm Hub	5 g
Befestigungsart	mit Zubehör
Pneumatischer Anschluss	M5
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	hochlegierter Stahl rostfrei
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr	hochlegierter Stahl rostfrei
Gewicht	0,15 kg
Hersteller	Festo
Hersteller-Nr.	CRDSNU-16-10-P-A
EAN	4052568575724
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Edelstahl
Gewinde	M5
Hub [mm]	10
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Kolben, Kolbenstange, Zylinderrohr
Norm	ISO 6432
Serie	CRDSNU
Bohrung (mm)	16
Betriebsdruck max [bar]	10
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
