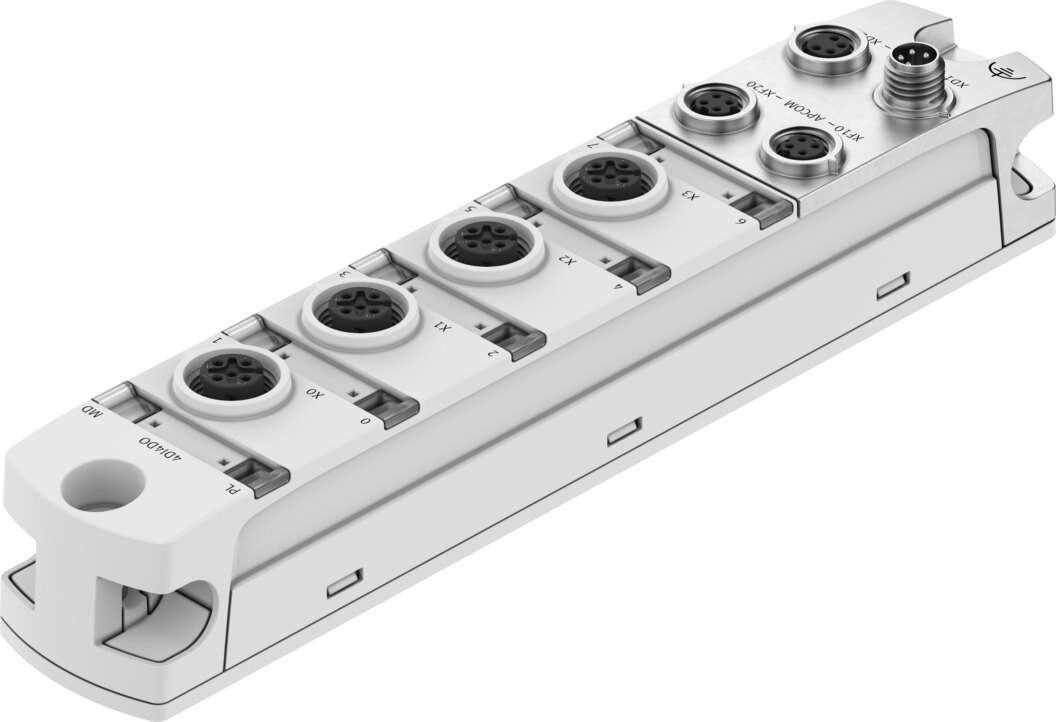

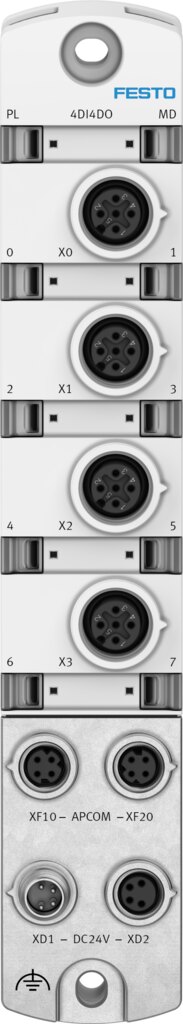

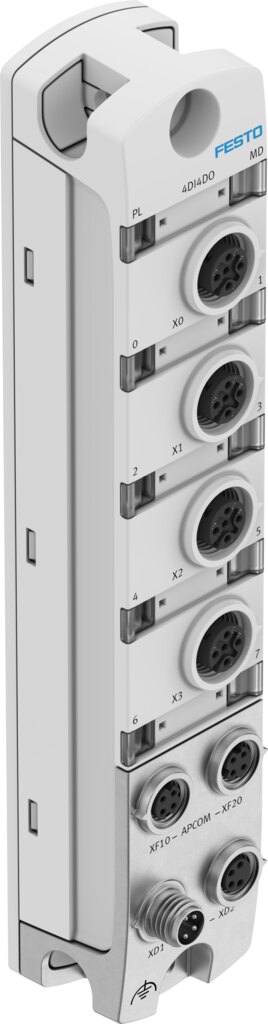

Digitales Ein-/Ausgangsmodul für CPX-AP-I, 4 Eingänge, 4 Ausgänge, 24 V DC CPX-AP-I-4DI4DO-M12-5P - Festo 8086603
Das digitale Ein-/Ausgangsmodul CPX-AP-I-4DI4DO-M12-5P von Festo erfasst und schaltet Signale dezentral im System CPX-AP-I. Das Datenblatt nennt 4 Eingänge, 4 Ausgänge und Nennbetriebsspannung 24 V DC. Dazu kommen Netzausfallüberbrückung 10 ms und Verpolungsschutz.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das digitale Ein-/Ausgangsmodul CPX-AP-I-4DI4DO-M12-5P erfasst und schaltet Signale dezentral im System CPX-AP-I. Für die Projektierung zählen 4 Eingänge und 4 Ausgänge.
Vorteile
- 4 Eingänge
- 4 Ausgänge
- Nennbetriebsspannung 24 V DC
- Netzausfallüberbrückung 10 ms
- Verpolungsschutz integriert
- Schutzart IP65/IP67 für die Montage direkt an der Maschine
Einsatz
CPX-AP-I-4DI4DO-M12-5P dient zum Aufbau und zur Erweiterung von Automatisierungslösungen mit dem System CPX-AP-I.
Technische Daten
| Typ | CPX-AP-I-4DI4DO-M12-5P |
|---|---|
| Festo-Teilenummer | 8086603 |
| Abmessungen B x L x H | 30 mm x 170 mm x 35 mm |
| Befestigungsart | auf Hutschiene mit Zubehör, mit Durchgangsbohrung |
| Produktgewicht | 129 g |
| Umgebungstemperatur | -20 bis 60 °C |
| Lagertemperatur | -40 bis 70 °C |
| Relative Luftfeuchtigkeit | 5 - 95 %, nicht kondensierend |
| Schutzart | IP65, IP67 |
| Hinweis zur Schutzart | ungenutzte Anschlüsse verschlossen |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Max. Leitungslänge | 30 m Ausgänge, 30 m Eingänge, 50 m Systemkommunikation |
| Hinweis zur max. Leitungslänge | Spannungsversorgung gemäß Nennspannung |
| LABS-Konformität | VDMA24364-B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Statisch installiertes Element, keine sinnvolle Bewertung möglich nach ISO 14644-1 |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| KC-Zeichen | KC-EMV |
| Zulassung | RCM Mark, c UL us - Listed (OL) |
| Zertifikat ausstellende Stelle | UL E239998 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | PC, Zink-Druckguss, vernickelt |
| Werkstoff O-Ring | FPM |
| Diagnose per LED | Diagnose pro Modul, Spannungsversorgung Last, Status pro Kanal |
| Diagnose per interner Kommunikation | Kurzschluss/Überlast Ausgangssignal, Sensorversorgung Kurzschluss/Überlast, Überspannung Elektronik/Sensoren, Überspannung Last, Unterspannung Elektronik/Sensoren, Unterspannung Last |
| Anzahl Ausgänge | 4 |
| Kommunikations-Schnittstelle, Funktion | Systemkommunikation XF10 IN / XF20 OUT |
| Kommunikations-Schnittstelle, Anschlussart | 2x Dose |
| Kommunikations-Schnittstelle, Anschlusstechnik | M8x1, D-codiert nach EN 61076-2-114 |
| Kommunikations-Schnittstelle, Anzahl Pole/Adern | 4 |
| Kommunikations-Schnittstelle, Protokoll | AP |
| Kommunikations-Schnittstelle, Schirmung | ja |
| Spannungsversorgung, Funktion | Elektronik/Sensoren und Last kommend |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Spannungsweiterleitung, Funktion | Elektronik/Sensoren und Last gehend |
| Spannungsweiterleitung, Anschlussart | Dose |
| Spannungsweiterleitung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsweiterleitung, Anzahl Pole/Adern | 4 |
| Hinweis zur Betriebsspannung | SELV/PELV Netzteile erforderlich, Spannungsabfall beachten |
| Nennbetriebsspannung DC Last | 24 V |
| Zulässige Spannungsschwankungen Last | ± 25 % |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 25 % |
| Max. Stromversorgung | 2 x 4 A (externe Sicherung erforderlich) |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | typisch 35 mA |
| Eigenstromaufnahme bei Nennbetriebsspannung Last | typisch 10 mA |
| Netzausfallüberbrückung | 10 ms |
| Verpolungsschutz | ja |
| Elektrischer Anschluss Eingang, Funktion | Digitaleingang |
| Elektrischer Anschluss Eingang, Anschlussart | 2x Dose |
| Elektrischer Anschluss Eingang, Anschlusstechnik | M12x1 A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss Eingang, Anzahl Pole/Adern | 5 |
| Anzahl Eingänge | 4 |
| Kennlinie Eingänge | nach IEC 61131-2, Typ 3 |
| Schaltpegel | Signal 0: ≤ 5 V, Signal 1: ≥ 11 V |
| Schaltlogik Eingänge | PNP (plusschaltend), 2-Drahtsensoren nach IEC 61131-2, 3-Drahtsensoren nach IEC 61131-2 |
| Eingangsentprellzeit | 0,1 ms, 3 ms, 10 ms, 20 ms |
| Absicherung Eingänge (Kurzschluss) | interne elektronische Sicherung pro Modul |
| Max. Summenstrom Eingänge pro Modul | 1,8 A |
| Potenzialtrennung Eingänge Kanal - Kanal | nein |
| Potenzialtrennung Eingänge Kanal - interne Kommunikation | ja |
| Elektrischer Anschluss Ausgang, Funktion | Digitalausgang |
| Elektrischer Anschluss Ausgang, Anschlussart | 2x Dose |
| Elektrischer Anschluss Ausgang, Anschlusstechnik | M12x1 A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss Ausgang, Anzahl Pole/Adern | 5 |
| Kennlinie Ausgänge | nach IEC 61131-2, Typ 0,5 |
| Schaltlogik Ausgänge | PNP (plusschaltend) |
| Absicherung Ausgänge (Kurzschluss) | interne elektronische Sicherung pro Kanal |
| Ausgangsverzögerung bei ohmscher Last | Signalwechsel 0->1: < 200 µs, Signalwechsel 1->0: < 200 µs |
| Max. Summenstrom Ausgänge pro Modul | 2 A |
| Potenzialtrennung Ausgänge Kanal - Kanal | nein |
| Potenzialtrennung Ausgänge Kanal - interne Kommunikation | ja |
| Max. Stromversorgung pro Kanal | 0,5 A |
| Gewicht | 0,15 kg |
| Hersteller | Festo |
| Hersteller-Nr. | CPX-AP-I-4DI4DO-M12-5P |
| EAN | 4052568453732 |
| Zolltarifnummer | 85389099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Betriebsspannung | 24 V DC |
| Temperaturbereich | -20-60 °C |
| Temperatur (max.) | 60 |
