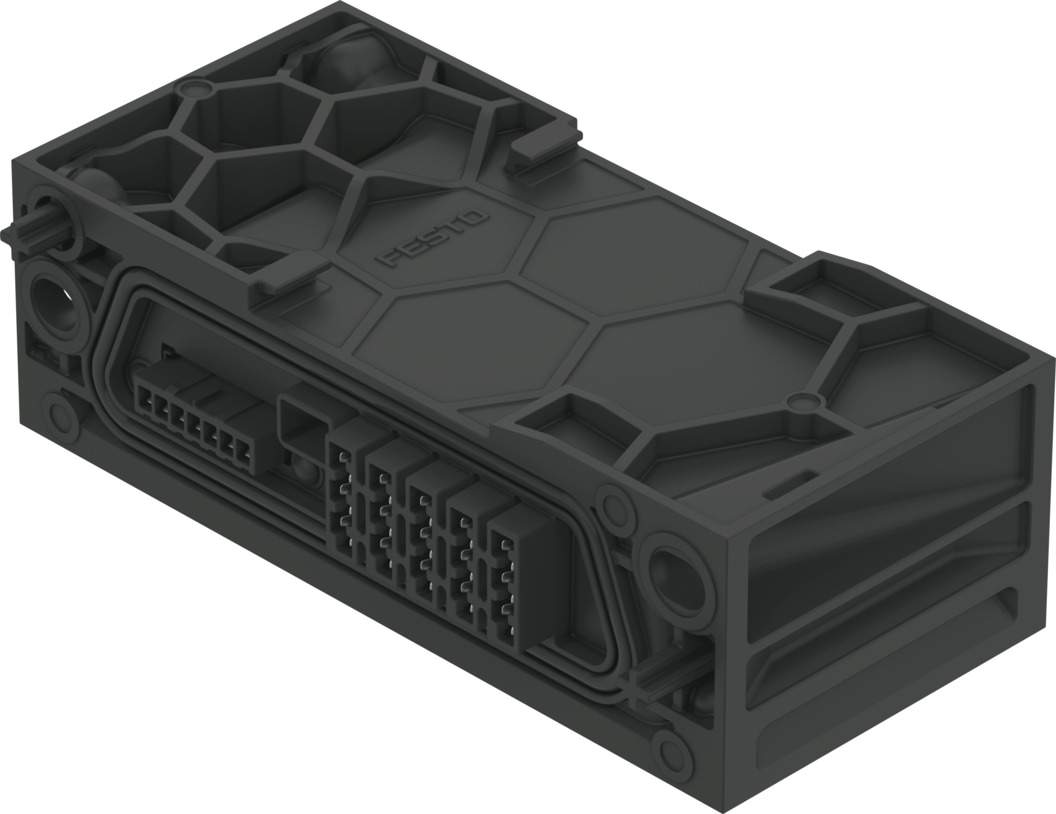

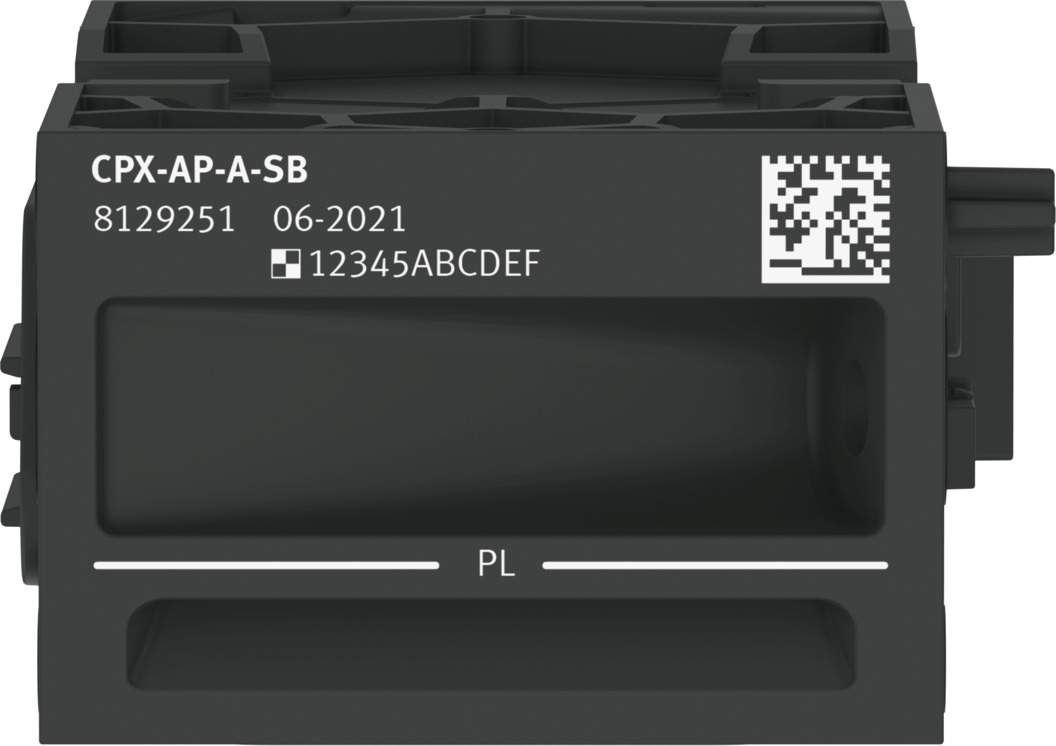

Verkettungsmodul für CPX-AP-A, 24 V DC, Rastermaß 50,1 mm CPX-AP-A-SB - Festo 8129251
Das Verkettungsmodul CPX-AP-A-SB ist ein Originalteil von Festo für das System CPX-AP-A. Das Datenblatt nennt Nennbetriebsspannung 24 V DC, Umgebungstemperatur -20 bis 50 °C und Rastermaß 50,1 mm. Dazu kommen Abmessungen 50,1 mm x 107,3 mm x 35 mm (B x L x H) und Gehäuse aus verstärktem PA.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Verkettungsmodul CPX-AP-A-SB ist ein Originalteil von Festo für das System CPX-AP-A. Im Vordergrund stehen Nennbetriebsspannung 24 V DC und Umgebungstemperatur -20 bis 50 °C.
Vorteile
- Nennbetriebsspannung 24 V DC
- Einsetzbar bei Umgebungstemperaturen von -20 bis 50 °C
- Rastermaß 50,1 mm
- Abmessungen 50,1 mm x 107,3 mm x 35 mm (B x L x H)
- Korrosionsbeständigkeitsklasse KBK 1 (niedrige Korrosionsbeanspruchung)
- Gehäuse: PA-verstärkt
Einsatz
CPX-AP-A-SB dient zum Aufbau und zur Erweiterung von Automatisierungslösungen mit dem System CPX-AP-A.
Technische Daten
| Typ | CPX-AP-A-SB |
|---|---|
| Festo-Teilenummer | 8129251 |
| Abmessungen B x L x H | 50,1 mm x 107,3 mm x 35 mm |
| Rastermaß | 50,1 mm |
| Befestigungsart | auf Hutschiene mit Zubehör, mit Durchgangsbohrung für Schraube M5 mit Zubehör, mit Durchgangsbohrung für Schraube M6 mit Zubehör |
| Produktgewicht | 97 g |
| Einbaulage | beliebig, auf H-Schiene: waagrecht |
| Umgebungstemperatur | -20 bis 50 °C |
| Hinweis zur Umgebungstemperatur | Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten |
| Lagertemperatur | -20 bis 70 °C |
| Relative Luftfeuchtigkeit | 5 - 95 %, nicht kondensierend |
| Nenneinsatzhöhe | ≤ 2000 m ASL (> 79,5 kPa) |
| Max. Aufstellhöhe | 3500 m |
| Hinweis zur max. Aufstellhöhe | Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Hinweis zur Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Hinweis zur Schockfestigkeit | 30 g/11 ms nach EN 60068-2-27, SG1 auf Hutschiene, SG2 auf Direktmontage, Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| Schutzklasse | III |
| Überspannungskategorie | II |
| LABS-Konformität | VDMA24364-B2-L |
| Brandprüfung Werkstoff | UL94 V-0 (Gehäuse) |
| Werkstoff-Hinweis | RoHS konform, halogenfrei, phosphorsäureesterfrei |
| Werkstoff Gehäuse | PA-verstärkt |
| Werkstoff Schrauben | Stahl, vernickelt |
| Werkstoff Dichtungen | PU-Schaum |
| Hinweis zur Nennbetriebsspannung DC | Protected Extra-Low-Voltage nach IEC 60204-1 |
| Nennbetriebsspannung DC Last | 24 V |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Gewicht | 0,105 kg |
| Hersteller | Festo |
| Hersteller-Nr. | CPX-AP-A-SB |
| EAN | 4052568589813 |
| Zolltarifnummer | 85369095 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Betriebsspannung | 24 V DC |
| Temperaturbereich | -20-50 °C |
| Temperatur (max.) | 50 |
