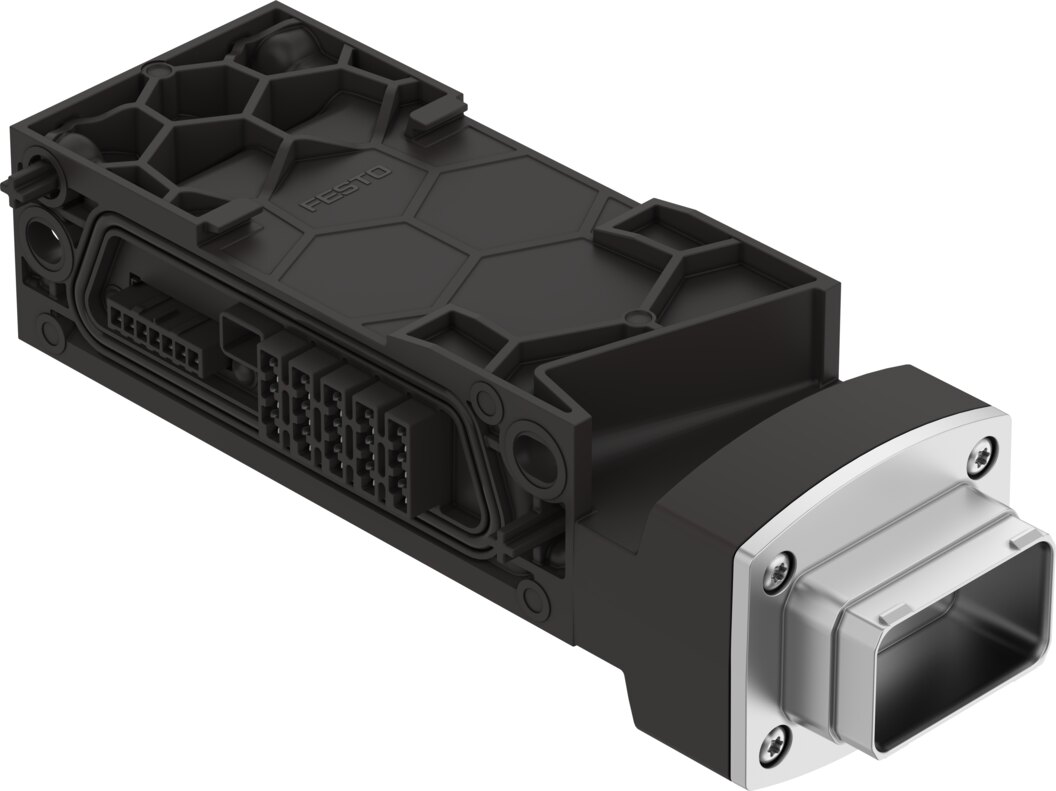

Systemeinspeisung für CPX-AP-A, 24 V DC, Rastermaß 50,1 mm CPX-AP-A-S-1-PP-5P - Festo 8129253

Festo ✓ Originalprodukt Neuware

Die Systemeinspeisung CPX-AP-A-S-1-PP-5P versorgt das System CPX-AP-A mit Spannung. Festo nennt Nennbetriebsspannung 24 V DC, Nennstrom 10 A und Umgebungstemperatur -20 bis 50 °C. Außerdem: Rastermaß 50,1 mm und Abmessungen 50,1 mm x 153 mm x 45,6 mm (B x L x H).

Netto
122,11 €
zzgl. MwSt.
145,31 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8129253
Hersteller-Nr. CPX-AP-A-S-1-PP-5P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Systemeinspeisung CPX-AP-A-S-1-PP-5P versorgt das System CPX-AP-A mit Spannung. Im Vordergrund stehen Nennbetriebsspannung 24 V DC und Nennstrom 10 A.

Vorteile

  • Nennbetriebsspannung 24 V DC
  • Nennstrom 10 A
  • Einsetzbar bei Umgebungstemperaturen von -20 bis 50 °C
  • Rastermaß 50,1 mm
  • Abmessungen 50,1 mm x 153 mm x 45,6 mm (B x L x H)
  • Korrosionsbeständigkeitsklasse KBK 1 (niedrige Korrosionsbeanspruchung)

Einsatz

Eingesetzt wird CPX-AP-A-S-1-PP-5P beim Projektieren, Erweitern und Instandhalten von Anlagen mit dem System CPX-AP-A.

Technische Daten

TypCPX-AP-A-S-1-PP-5P
Festo-Teilenummer8129253
Abmessungen B x L x H50,1 mm x 153 mm x 45,6 mm
Rastermaß50,1 mm
Befestigungsartauf Hutschiene mit Zubehör, mit Durchgangsbohrung für Schraube M5 mit Zubehör, mit Durchgangsbohrung für Schraube M6 mit Zubehör
Produktgewicht182 g
Einbaulagebeliebig, auf H-Schiene: waagrecht
Umgebungstemperatur-20 bis 50 °C
Hinweis zur UmgebungstemperaturUmgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit5 - 95 %, nicht kondensierend
Nenneinsatzhöhe≤ 2000 m ASL (> 79,5 kPa)
Max. Aufstellhöhe3500 m
Hinweis zur max. AufstellhöheUmgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Hinweis zur SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Hinweis zur Schockfestigkeit30 g/11 ms nach EN 60068-2-27, SG1 auf Hutschiene, SG2 auf Direktmontage, Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
SchutzklasseIII
ÜberspannungskategorieII
LABS-KonformitätVDMA24364-B2-L
Brandprüfung WerkstoffUL94 V-0 (Gehäuse)
Werkstoff-HinweisRoHS konform, halogenfrei, phosphorsäureesterfrei
Werkstoff GehäusePA-verstärkt
Werkstoff FlanschZink-Druckguss, vernickelt
Werkstoff SchraubenStahl, vernickelt
Werkstoff DichtungenPU-Schaum
Spannungsversorgung, FunktionElektronik/Sensoren und Last kommend und Funktionserde
Spannungsversorgung, AnschlussartStecker
Spannungsversorgung, AnschlusstechnikPush-Pull nach IEC 61076-3-126
Spannungsversorgung, Anzahl Pole/Adern5
Hinweis zur BetriebsspannungSELV/PELV Netzteile erforderlich, Spannungsabfall beachten
Hinweis zur Nennbetriebsspannung DC2x24 V [XD1,PS,PL], Protected Extra-Low-Voltage nach IEC 60204-1
Nennbetriebsspannung DC Last24 V
Nennbetriebsspannung DC Elektronik/Sensoren24 V
Spannungsversorgung, Leiterquerschnitt2,5 mm²
Nennstrom10 A
Max. Stromversorgung2 x 10 A (externe Sicherung erforderlich)
Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventileja
Gewicht0,195 kg
HerstellerFesto
Hersteller-Nr.CPX-AP-A-S-1-PP-5P
EAN4052568598976
Zolltarifnummer85369095
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung24 V DC
Temperaturbereich-20-50 °C
Temperatur (max.)50
