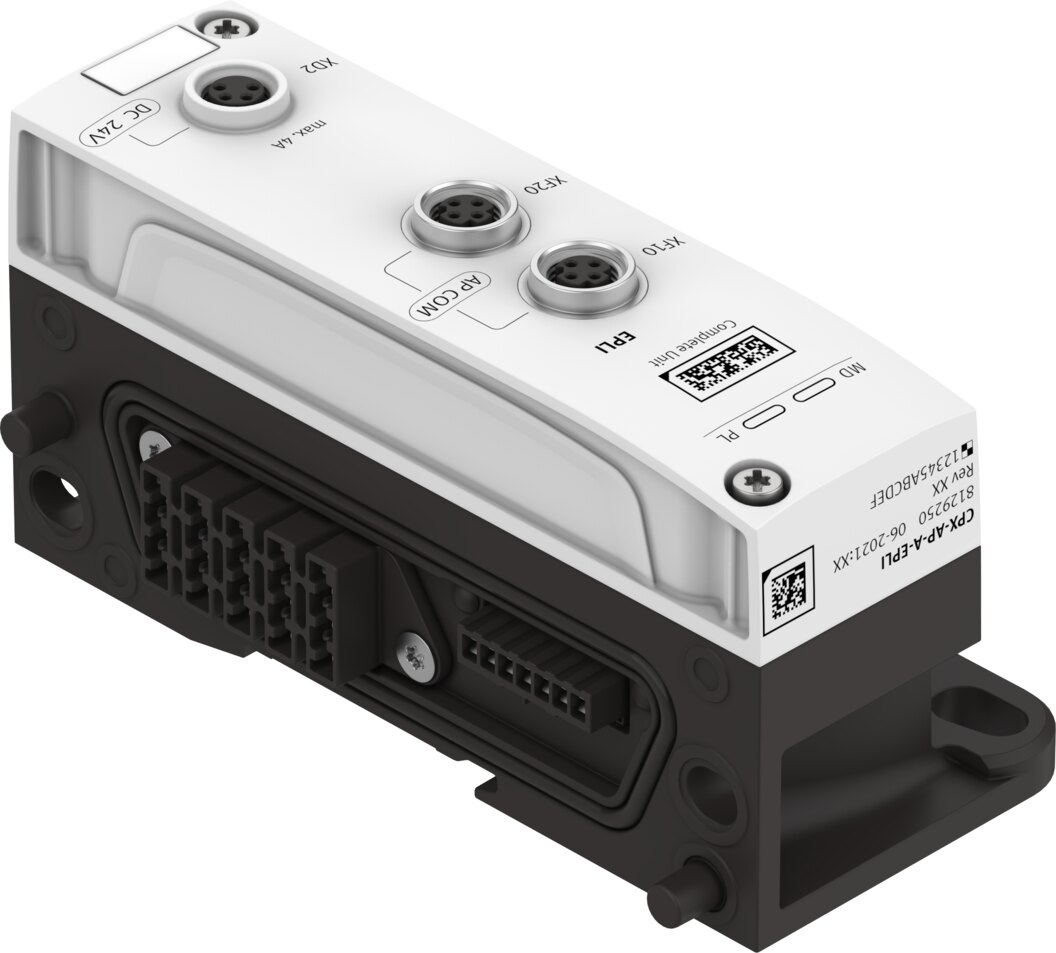

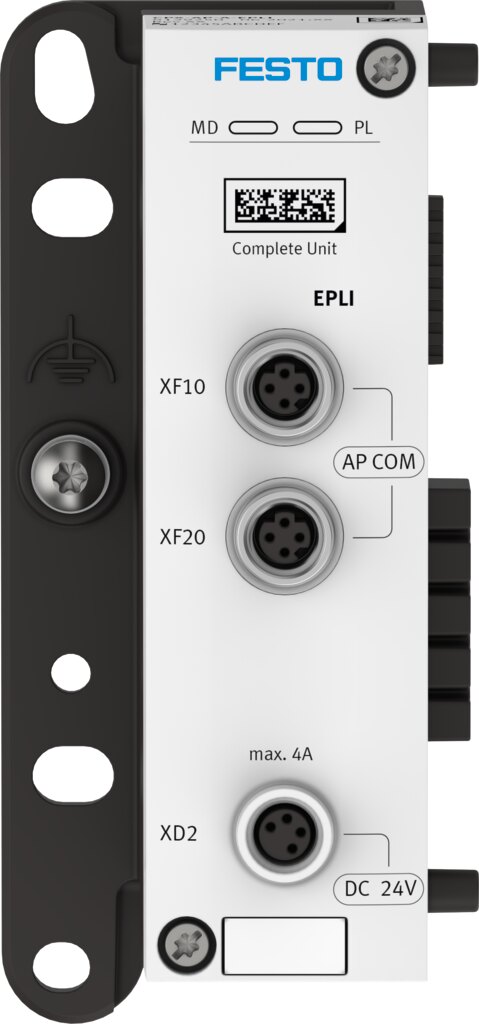

Endplatte für CPX-AP-A, 24 V DC CPX-AP-A-EPLI - Festo 8129250

Festo ✓ Originalprodukt Neuware

Die Endplatte CPX-AP-A-EPLI von Festo bildet den seitlichen Abschluss beim System CPX-AP-A. Das Datenblatt nennt Nennbetriebsspannung 24 V DC, Netzausfallüberbrückung 10 ms und Verpolungsschutz. Außerdem: Umgebungstemperatur -20 bis 50 °C und Abmessungen 48,4 mm x 117,2 mm x 57,5 mm (B x L x H).

Netto
144,00 €
zzgl. MwSt.
171,36 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8129250
Hersteller-Nr. CPX-AP-A-EPLI
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Endplatte CPX-AP-A-EPLI bildet den seitlichen Abschluss beim System CPX-AP-A. Entscheidend für die Auswahl sind Nennbetriebsspannung 24 V DC und Netzausfallüberbrückung 10 ms.

Vorteile

  • Nennbetriebsspannung 24 V DC
  • Netzausfallüberbrückung 10 ms
  • Verpolungsschutz integriert
  • Einsetzbar bei Umgebungstemperaturen von -20 bis 50 °C
  • Abmessungen 48,4 mm x 117,2 mm x 57,5 mm (B x L x H)
  • Korrosionsbeständigkeitsklasse KBK 1 (niedrige Korrosionsbeanspruchung)

Einsatz

CPX-AP-A-EPLI dient zum Aufbau und zur Erweiterung von Automatisierungslösungen mit dem System CPX-AP-A.

Technische Daten

TypCPX-AP-A-EPLI
Festo-Teilenummer8129250
Abmessungen B x L x H48,4 mm x 117,2 mm x 57,5 mm
Befestigungsartauf Hutschiene mit Zubehör, auf Montagerahmen, mit Durchgangsbohrung für Schraube M5, mit Durchgangsbohrung für Schraube M6
Produktgewicht245 g
Einbaulagebeliebig, auf H-Schiene: waagrecht
Umgebungstemperatur-20 bis 50 °C
Hinweis zur UmgebungstemperaturUmgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit5 - 95 %, nicht kondensierend
Nenneinsatzhöhe≤ 2000 m ASL (> 79,5 kPa)
Max. Aufstellhöhe3500 m
Hinweis zur max. AufstellhöheUmgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Hinweis zur SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Hinweis zur Schockfestigkeit30 g/11 ms nach EN 60068-2-27, SG1 auf Hutschiene, SG2 auf Direktmontage, Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
SchutzklasseIII
Verschmutzungsgrad2
ÜberspannungskategorieII
Max. Leitungslänge50 m Systemkommunikation
LABS-KonformitätVDMA24364-B2-L
Brandprüfung WerkstoffUL94 V-0 (Gehäuse)
Werkstoff-HinweisRoHS konform, halogenfrei, phosphorsäureesterfrei
Werkstoff GehäuseAlu-Druckguss, beschichtet
Werkstoff DeckelPBT-verstärkt
Werkstoff SchraubenStahl, vernickelt, Stahl, verzinkt
Werkstoff DichtungenPU-Schaum
Werkstoff O-RingFPM
Diagnose per LEDDiagnose pro Modul, Spannungsversorgung Elektronik/Sensoren, Spannungsversorgung Last
Diagnose per interner KommunikationKommunikationsfehler, Kurzschluss/Überlast Power OUT PL, Kurzschluss/Überlast Power OUT PS, Überspannung Elektronik/Sensoren, Überspannung Last, Unterspannung Elektronik/Sensoren, Unterspannung Last
Kommunikations-Schnittstelle, FunktionSystemkommunikation XF10 IN / XF20 OUT
Kommunikations-Schnittstelle, Anschlussart2x Dose
Kommunikations-Schnittstelle, AnschlusstechnikM8x1, D-codiert nach EN 61076-2-114
Kommunikations-Schnittstelle, Anzahl Pole/Adern4
Kommunikations-Schnittstelle, ProtokollAP
Kommunikations-Schnittstelle, Schirmungja
Spannungsweiterleitung, FunktionElektronik/Sensoren und Last gehend
Spannungsweiterleitung, AnschlussartDose
Spannungsweiterleitung, AnschlusstechnikM8x1, A-codiert nach EN 61076-2-104
Spannungsweiterleitung, Anzahl Pole/Adern4
Hinweis zur BetriebsspannungSELV/PELV Netzteile erforderlich, Spannungsabfall beachten
Hinweis zur Nennbetriebsspannung DCProtected Extra-Low-Voltage nach IEC 60204-1
Nennbetriebsspannung DC Last24 V
Zulässige Spannungsschwankungen Last± 25 %
Nennbetriebsspannung DC Elektronik/Sensoren24 V
Zulässige Spannungsschwankungen Elektronik/Sensoren± 25 %
Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensorentypisch 45 mA
Eigenstromaufnahme bei Nennbetriebsspannung Lasttypisch 11 mA
Netzausfallüberbrückung10 ms
Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventileja
Verpolungsschutzja
Verhalten nach Überlastende der SensorversorgungKeine automatische Wiederkehr bei Überlast an Power-OUT
Verhalten nach Überlastende der AusgängeKeine automatische Wiederkehr bei Überlast an Power-OUT
Absicherung (Kurzschluss)ja, Power-Out PS+PL
Gewicht0,25 kg
HerstellerFesto
Hersteller-Nr.CPX-AP-A-EPLI
EAN4052568634957
Zolltarifnummer85389099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung24 V DC
Temperaturbereich-20-50 °C
Temperatur (max.)50
