Prüfstände mit kleinen Zylindern brauchen ein Ventil, das Millimeterbewegungen sauber auflöst. Dieses Servoventil der Baugröße 6 arbeitet mit 10 l/min Nennvolumenstrom bei 315 bar und nimmt den Sollwert als Strom ±10 mA entgegen. Es wiegt 1,14 kg.

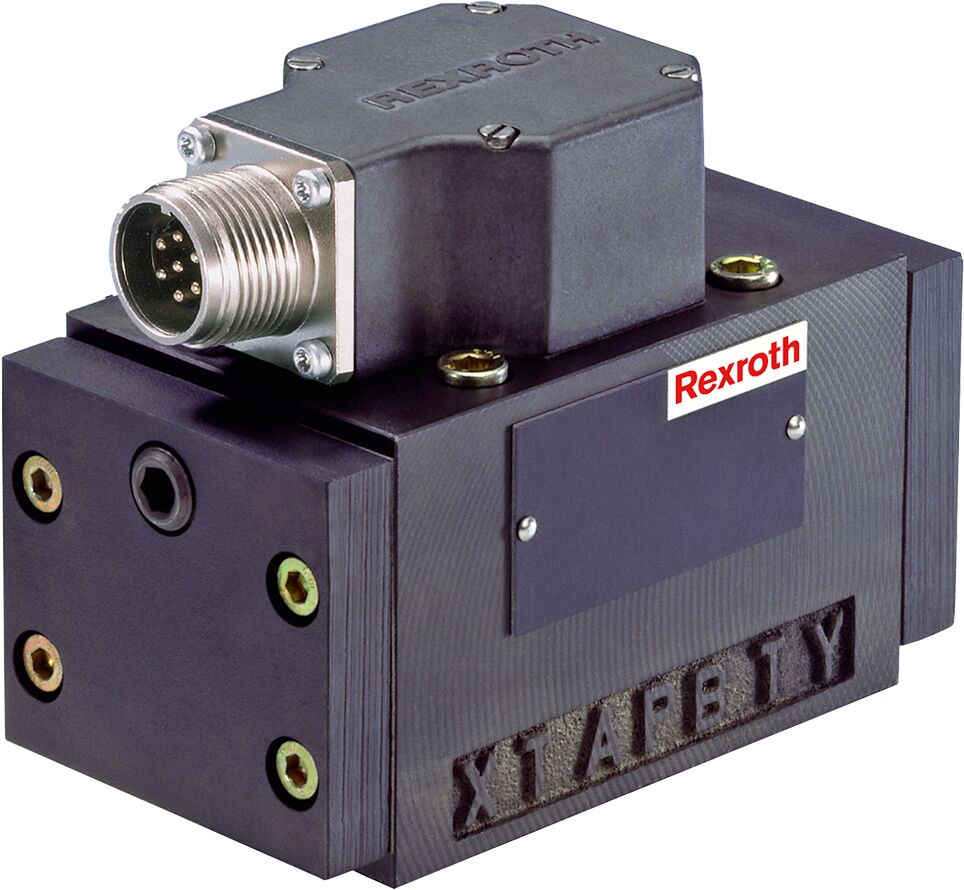

Servowegventil 4WSE2EM6-2X/10B8ET210K17EM - Bosch Rexroth R901528281
BOSCH REXROTH
Originalprodukt
Net price (excl. VAT)
6.942,31 € inkl. MwSt.
5.833,87 €
Artikel
BRR-R901528281
Hersteller-Nr.
R901528281
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R901528281
UrsprungslandDeutschland
Zolltarifnummer84812010
ZustandNeu
Artikel
BRR-R901528281
Häufig zusammen gekauft
-
Dieser Artikel:
5.833,87 €
-
Servowegventil 4WS2EM6-2X/25B11ET210K17EV - Bosch Rexroth R901423633
4.859,72 €
-
Servowegventil 4WS2EM10-5X=90B11ET315K31EV - Bosch Rexroth R901350387
5.848,07 €
Total price
Regelaufgaben im Labor und am Prüfstand scheitern selten am Druck, sondern an der Auflösung. Mit 10 l/min Nennvolumenstrom, direkter Betätigung und dem Stromsollwert ±10 mA bleibt dieses Servoventil der Baugröße 6 auch bei kleinen Hüben gut steuerbar.
Vorteile
- 10 l/min Nennvolumenstrom und 19 l/min maximaler Durchfluss, abgestimmt auf kleine Zylinder und Prüfachsen.
- Direkt betätigt statt vorgesteuert, ein separater Steuerölkreis entfällt.
- Interne Steuerölzufuhr und interner Steuerölablauf, das Ventil kommt ohne zusätzliche Leitungen aus.
- Sollwert ±10 mA mit integrierter Elektronik, Versorgung 24 V DC.
- 1,14 kg Gewicht, Kolbensymbol V, Anschlussbild ISO 4401-03-02-0-05, NBR-Dichtungen.
Technische Daten
| Anschlussbild | ISO 4401-03-02-0-05 |
| Volumenstrom, max. | 19 l/min |
| Anschlussart | Plattenanschluss |
| Produktfamilie | 4WS(E)2EM6 |
| Nennvolumenstrom | 10 l/min |
| Versorgungsspannung | 24 VDC |
| Ansteuerung | Analog, Sollwert ±10 mA |
| Anzahl Schaltstellungen | 3 |
| Druckflüssigkeit | HL |
| Anzahl Anschlüsse | 2 |
| Elektrischer Anschluss | Stecker |
| Kolbensymbol | Symbol V |
| Betriebsdruck, max. | 315 bar |
| Baugröße | 6 |
| Dichtungen | NBR |
| Steckverbinder | Stecker |
| Betätigungsart | Elektrisch mit integrierter Elektronik |
| Gewicht | 1.14 kg |
Einsatz
Typisch sind Werkstoffprüfmaschinen, Simulatoren und kleine Positionierachsen. Der Betriebsdruck von 315 bar deckt übliche Prüfkreise ab. Die Baugröße 6 passt auf jede Normplatte nach ISO 4401-03-02-0-05.
Hersteller
Bosch Rexroth, Materialnummer R901528281. Serienteil des Herstellers. Die Angaben in der Tabelle entsprechen dem Katalogstand.
| Hersteller-Nr | R901528281 |
|---|---|
| Manufacturer | Bosch Rexroth |
| Country of Manufacture | Deutschland |
| Weight | 1.140000 |
| Zolltarifnummer | 84812010 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Positionserkennung | Nein |
