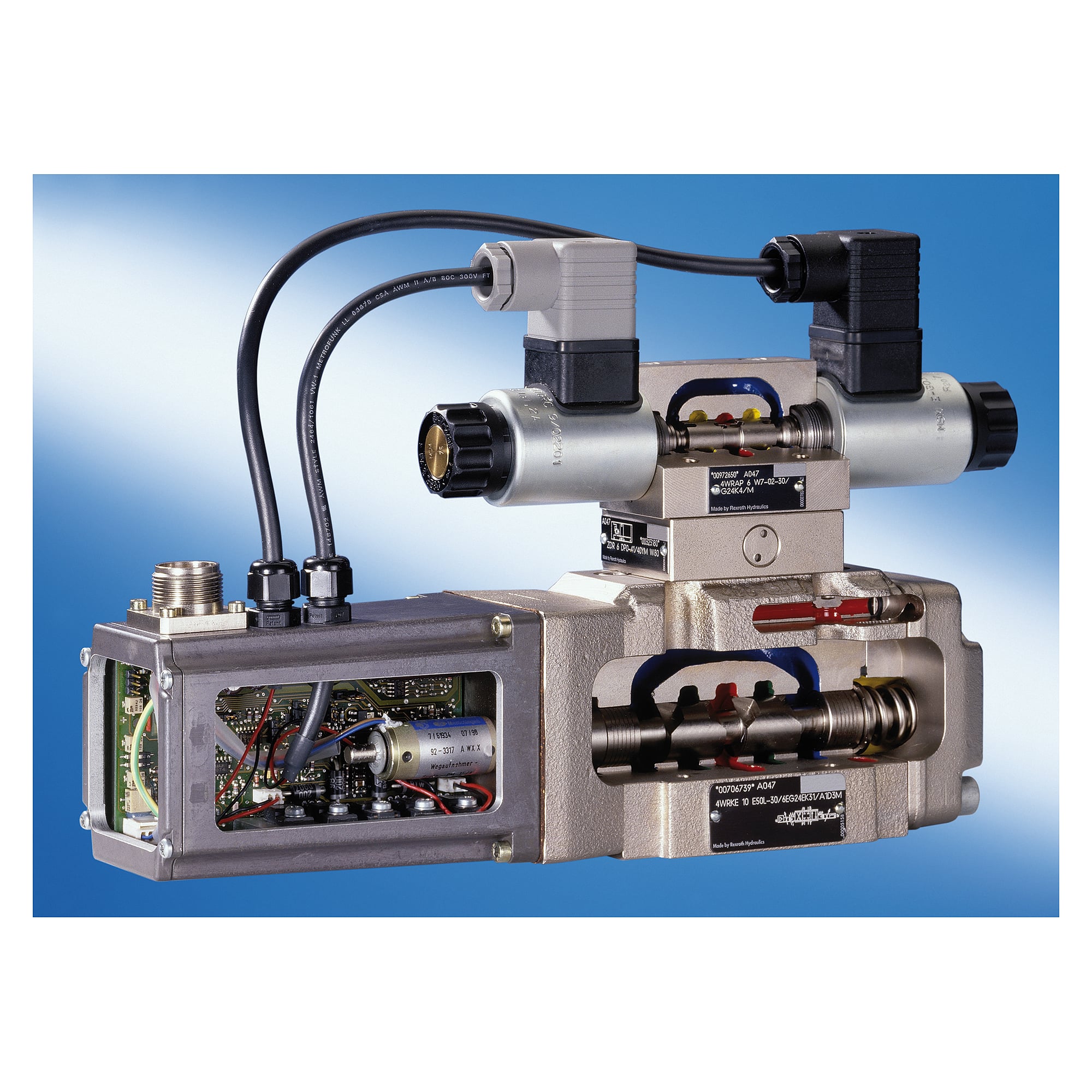

Prop-Wegeventil 4WRKE10E50L-3X/6EG24EK31/A1D3M - Bosch Rexroth R900706739

Name: Prop-Wegeventil 4WRKE10E50L-3X/6EG24EK31/A1D3M - Bosch Rexroth R900706739
Brand: Bosch Rexroth
SKU: BRR-R900706739
Price: 3906.01 EUR
Availability: InStock

Bosch Rexroth ✓ Originalprodukt Neuware Made in Germany

Steht der Tankrücklauf unter Staudruck, darf die Vorsteuerung nicht darüber entlasten. Das 4WRKE10E50L-3X/6EG24EK31/A1D3M nimmt Steueröl intern auf und führt es extern ab, bei 50 l/min Nennvolumenstrom und 315 bar Betriebsdruck.

Netto

3.906,01 €

zzgl. MwSt.

4.648,15 € inkl. 19 % MwSt., zzgl. Versand

Artikel BRR-R900706739

Hersteller-Nr. R900706739

Frage zum Artikel

Datenblatt (PDF) Bedienungsanleitung 10 Dokumente, alle unter Downloads

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Ein Rücklauffilter oder ein Kühler erzeugt Gegendruck, den die Vorsteuerstufe nicht sehen soll. Das 4WRKE10E50L-3X/6EG24EK31/A1D3M entlastet deshalb über eine eigene Y-Leitung nach außen, während der Steuerölzulauf intern abgegriffen wird, und regelt 50 l/min Nennvolumenstrom.

Vorteile

Steueröl intern zugeführt, extern abgeführt, der Vorsteuerrücklauf umgeht den Staudruck im Tankkanal.
50 l/min Nennvolumenstrom, Durchsatz bis 170 l/min in Baugröße 10.
Sollwert ±10 V, integrierte Elektronik, Kolbenlage intern zurückgeführt.
315 bar maximaler Betriebsdruck bei Kolbensymbol E und Lochbild ISO 4401-05-05-0-05.
8,39 kg, NBR-Dichtungen, HL, Ansteuerung über Stecker 7-polig (6 + PE) nach EN 175201-804.

Einsatz

Anlagen mit Rücklauffilter, Kühler oder langem Tankkanal profitieren von der externen Steuerölabfuhr, weil die Vorsteuerung dann drucklos entlastet. Typisch sind Spann- und Vorschubachsen in Pressen und Werkzeugmaschinen. Die Y-Leitung ist bei der Montage getrennt zu führen.

Hersteller

Bosch Rexroth, Materialnummer R900706739. Die vollständige Typbezeichnung lautet 4WRKE10E50L-3X/6EG24EK31/A1D3M.

Technische Daten

Anschlussbild	ISO 4401-05-05-0-05
Volumenstrom, max.	170 l/min
Produktfamilie	4WRKE
Anschlussart	Plattenanschluss
Nennvolumenstrom	50 l/min
Versorgungsspannung	24 VDC
Ansteuerung	Analog, Sollwert ±10 V
Anzahl Schaltstellungen	3
Druckflüssigkeit	HL
Anzahl Anschlüsse	4
Elektrischer Anschluss	Stecker, 7-polig (6 + PE) nach EN 175201-804
Kolbensymbol	Symbol E
Betriebsdruck, max.	315 bar
Baugröße	10
Dichtungen	NBR
Steckverbinder	Stecker, 7-polig (6 + PE)
Betätigungsart	Elektrisch mit integrierter Elektronik
Gewicht	8,39 kg
Hersteller	Bosch Rexroth
Hersteller-Nr.	R900706739
Zolltarifnummer	84812010
GPSR Herstellerdaten	Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ursprungsland	Deutschland
