Mit 3,5 kg ist dieses Druckreduzierventil deutlich leichter als vergleichbare Ausführungen und passt damit auch auf schlanke Anbauplatten. Es reduziert den Druck in Richtung B nach A elektrisch geführt, bis 300 l/min und maximal 315 bar. Anschlussbild ISO 5781, Baugröße 10.

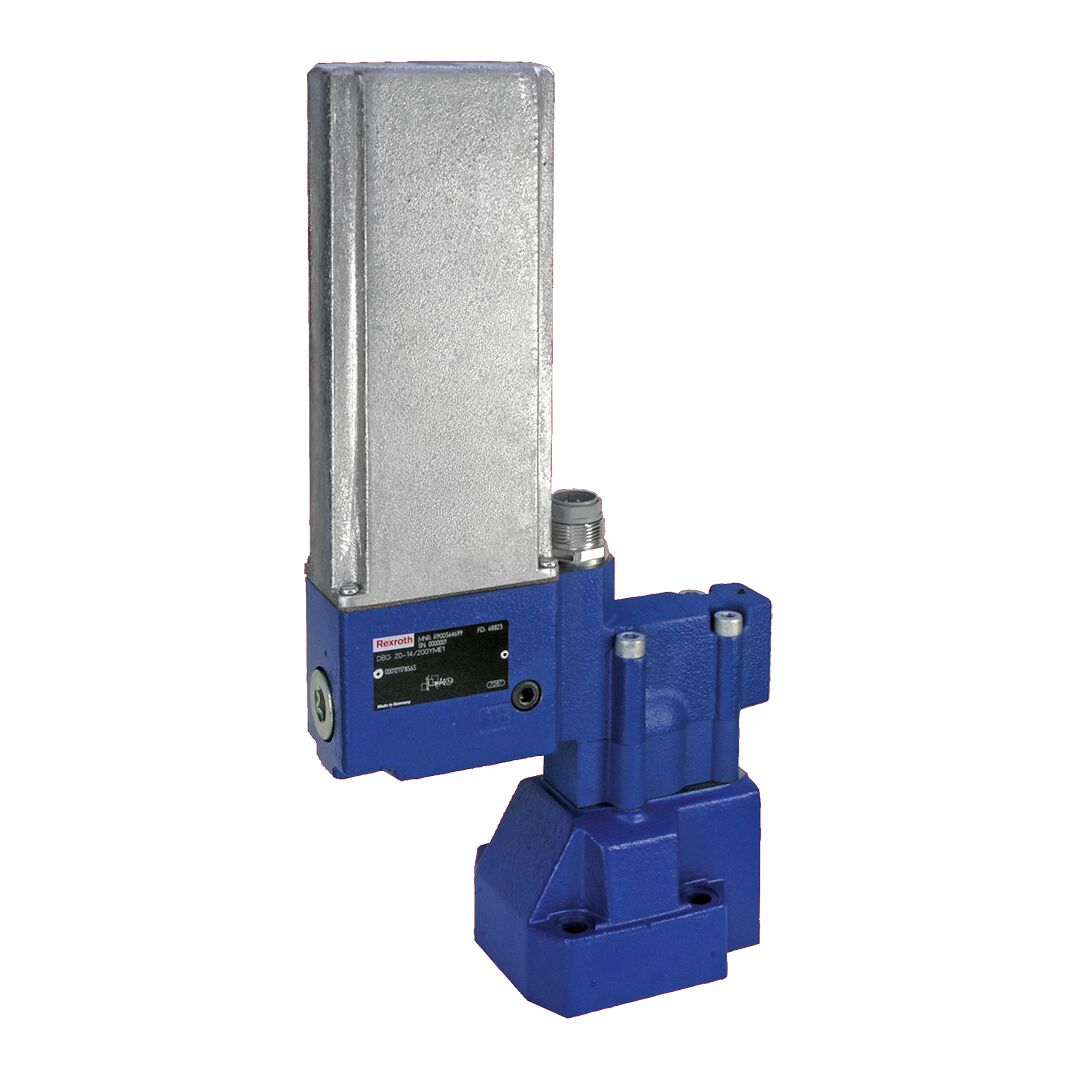

Druckreduzierventil DRG10-1X/315YE1 - Bosch Rexroth R900335704
BOSCH REXROTH
Originalprodukt
Net price (excl. VAT)
15.417,49 € inkl. MwSt.
12.955,87 €
Artikel
BRR-R900335704
Hersteller-Nr.
R900335704
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.R900335704
UrsprungslandDeutschland
Zolltarifnummer84812010
ZustandNeu
Artikel
BRR-R900335704
Häufig zusammen gekauft
-
Dieser Artikel:
12.955,87 €
-
Druckbegrenzungsventil DBW30B2N5X/305Y6EG24N9K4E - Bosch Rexroth R901348749
1.858,80 €
-
Druckbegrenzungsventil DBW20B2-5X/100U6EG24N9K4V - Bosch Rexroth R901142551
1.561,59 €
Total price
Nicht jede Anbauplatte trägt ein schweres Ventil. Mit 3,5 kg bleibt das DRG10-1X/315YE1 leicht genug für schlanke Aufbauten und reduziert den Druck trotzdem in Richtung B nach A bei bis zu 300 l/min und einem Betriebsdruck von maximal 315 bar.
Vorteile
- Nur 3,5 kg Gewicht bei einem maximalen Volumenstrom von 300 l/min.
- Elektrisch geführte Druckreduzierung in Richtung B nach A statt fester mechanischer Einstellung.
- Ansteuerung mit externer Elektronik bei 24 VDC, der Verstärker kann frei gewählt werden.
- Anschlussbild ISO 5781 in Baugröße 10 mit 3 Anschlüssen und 2 Schaltstellungen.
- NBR-Dichtungen für Druckflüssigkeit HL, Betriebsdruck bis 315 bar.
Technische Daten
| Anschlussbild | ISO 5781 |
| Max. Volumenstrom | 300 l/min |
| Produktfamilie | DRG |
| Anschlussart | Plattenanschluss |
| Versorgungsspannung | 24 VDC |
| Anzahl Schaltstellungen | 2 |
| Druckflüssigkeit | HL |
| Anzahl Anschlüsse | 3 |
| Kolbensymbol | B nach A |
| Betriebsdruck max. | 315 bar |
| Baugröße | 10 |
| Dichtungen | NBR |
| Betätigungsart | Elektrisch mit externer Elektronik |
| Gewicht | 3.5 kg |
Einsatz
Das Ventil sitzt in Spannkreisen, Vorschubachsen und Prüfaufbauten, in denen der Druck während des Ablaufs mehrfach geändert wird. Weil die Elektronik außerhalb liegt, lässt sich der Verstärker zentral im Schaltschrank unterbringen. Für Mineralöl der Klasse HL sind NBR-Dichtungen verbaut.
Hersteller
Bosch Rexroth, Materialnummer R900335704. Der Typenschlüssel DRG10-1X/315YE1 nennt die Baureihe DRG in Baugröße 10 und die Komponentenserie 1X.
| Hersteller-Nr | R900335704 |
|---|---|
| Manufacturer | Bosch Rexroth |
| Country of Manufacture | Deutschland |
| Weight | 3.500000 |
| Zolltarifnummer | 84812010 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
