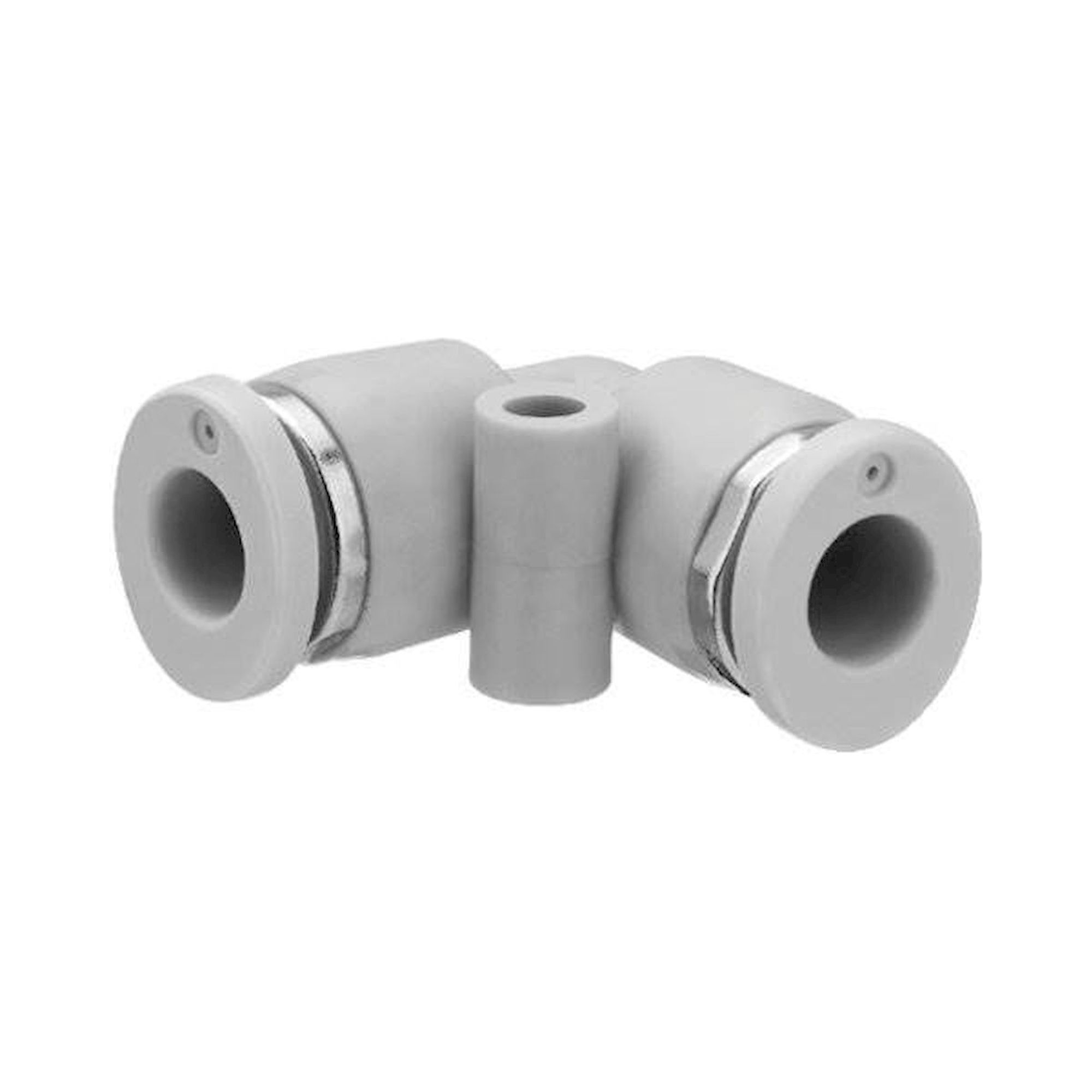

Winkelsteckverbinder Ø 1/2 Zoll QR1-S-RVK-D012 - Aventics R432000207

Aventics ✓ Originalprodukt Neuware Made in Germany

Die 90-Grad-Umlenkung (Ø 1/2 Zoll) führt den Schlauch direkt am Gerät ab und vermeidet enge Biegeradien. Winkelsteckverbinder QR1-S-RVK-D012 mit Steckanschlüssen für Schlauch Ø 1/2 Zoll, Betriebsdruck -0,95 bis 16 bar, Umgebungstemperatur -20 bis 80 °C.

Netto
8,33 €
zzgl. MwSt.
9,91 € inkl. 19 % MwSt., zzgl. Versand
Artikel AVE-R432000207
Hersteller-Nr. R432000207
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Winkelsteckverbinder QR1-S-RVK-D012 aus der Aventics Baureihe QR1-S Standard in Zollmaßen mit Steckanschlüssen für Schlauch Ø 1/2 Zoll, zulässig für -0,95 bis 16 bar Betriebsdruck bei -20 bis 80 °C Umgebungstemperatur. Die 90-Grad-Umlenkung (Ø 1/2 Zoll) führt den Schlauch direkt am Gerät ab und vermeidet enge Biegeradien.

Vorteile QR1-S-RVK-D012

  • Betriebsdruck -0,95 bis 16 bar, auch für Vakuum.
  • Umgebungstemperatur -20 bis 80 °C.
  • Zahnscheibe aus nichtrostendem Stahl hält den Schlauch.
  • Schlauch lösen über Lösering aus POM.
  • Dichtungen aus NBR.
  • Gehäuse aus Polyamid (PA).

Einsatzbereiche

Anschluss an Zylinder, Ventile und Wartungsgeräte bei wenig Platz vor dem Gewinde oder der Leitung. Anschlussbild des QR1-S-RVK-D012: Ø 1/2 Zoll.

Technische Daten

VerschraubungstypWinkelsteckverbinder
Druckluftanschluss 1Steckanschluss Ø 1/2 Zoll
Druckluftanschluss 2Steckanschluss Ø 1/2 Zoll
Betriebsdruck-0,95 bis 16 bar
Umgebungstemperatur-20 bis 80 °C
Werkstoff GehäusePolyamid (PA)
Werkstoff DichtungenAcrylnitril-Butadien-Kautschuk (NBR)
Werkstoff LöseringPolyoxymethylen (POM)
Werkstoff Lösering-AufnahmeZink-Druckguss und Messing
Werkstoff Zahnscheibenichtrostender Stahl
Nenndurchfluss Qn (Baureihe)60 bis 875 l/min
BaureiheQR1-S Standard, Zollmaße
TypQR1-S-RVK-D012
MaterialnummerR432000207
Gewicht0,021 kg
HerstellerAventics
Hersteller-Nr.R432000207
Zolltarifnummer73072290
GPSR HerstellerdatenAVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
UrsprungslandDeutschland
BauformWinkelsteckverbinder
DichtmaterialNBR
GehäusewerkstoffPolyamid
Arbeitsdruck max. [bar]16
MediumDruckluft
Betriebsdruck max [bar]16
Temperaturbereich-20-80 °C
Temperatur (max.)80
