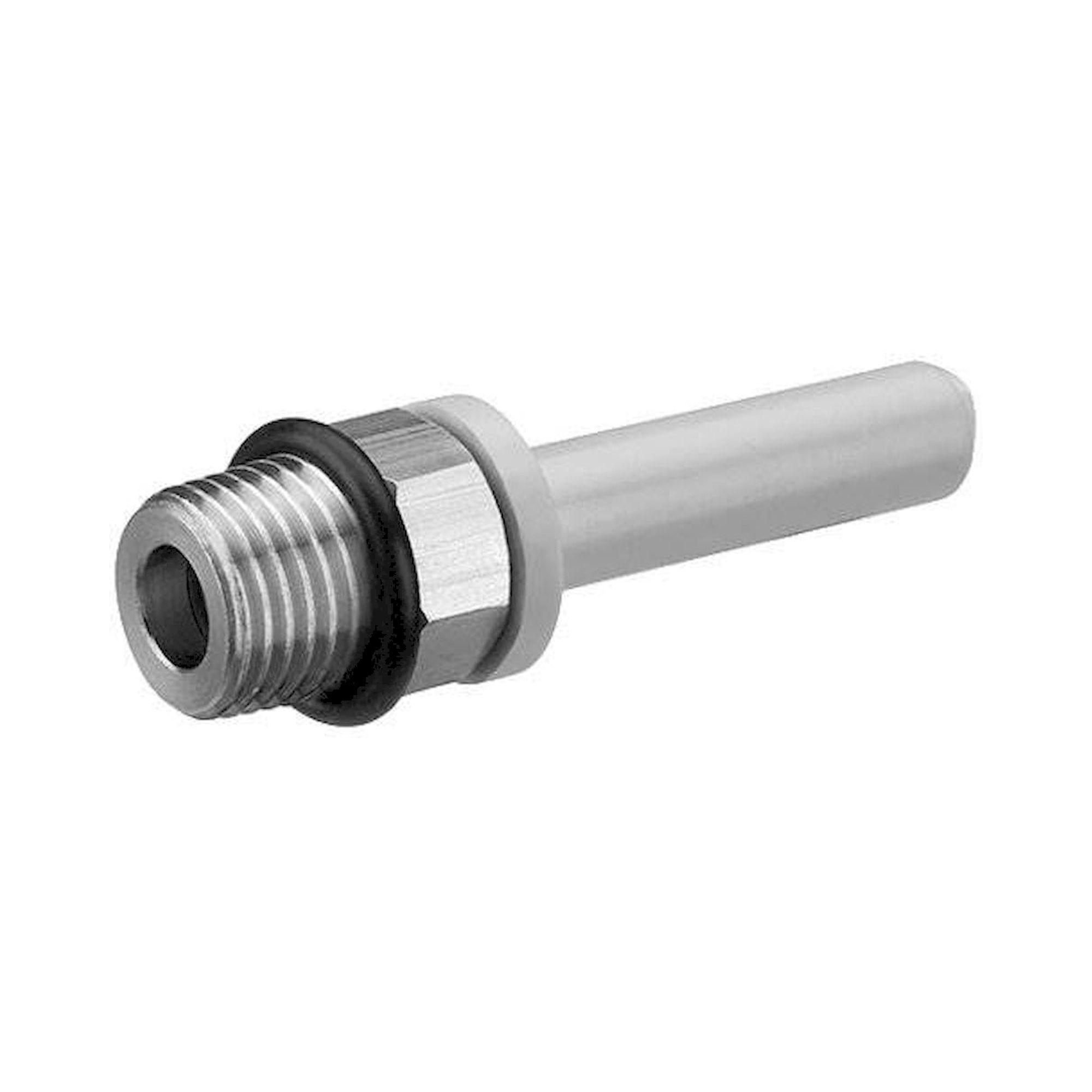

Steckverschraubung Außengewinde G 3/8, Steckhülse Ø 12 mm QR1-S-RAS-G038-DA12 - Aventics R412005074

Aventics ✓ Originalprodukt Neuware Made in Germany

Mit Gewinde und Steckhülse (Außengewinde G 3/8, Steckhülse Ø 12 mm) verbindet die Steckverschraubung Gewindeanschlüsse mit Steckanschlüssen. Steckverschraubung QR1-S-RAS-G038-DA12 mit Außengewinde G 3/8 und Steckhülse Ø 12 mm, Betriebsdruck -1 bis 16 bar, Umgebungstemperatur -20 bis 80 °C.

Netto
9,23 €
zzgl. MwSt.
10,98 € inkl. 19 % MwSt., zzgl. Versand
Artikel AVE-R412005074
Hersteller-Nr. R412005074
Mindestbestellmenge: 10 Stück. Dieser Artikel wird in Schritten von 10 Stück geliefert.
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Außengewinde G 3/8 und Steckhülse Ø 12 mm in einem Bauteil: Steckverschraubung QR1-S-RAS-G038-DA12 der Aventics Baureihe QR1-S Standard, ausgelegt für -1 bis 16 bar Betriebsdruck. Mit Gewinde und Steckhülse (Außengewinde G 3/8, Steckhülse Ø 12 mm) verbindet die Steckverschraubung Gewindeanschlüsse mit Steckanschlüssen.

Das spricht dafür QR1-S-RAS-G038-DA12

  • Betriebsdruck -1 bis 16 bar, auch für Vakuum.
  • Umgebung und Medium -20 bis 80 °C.
  • Dichtungen aus NBR.
  • Gehäuse aus Polyoxymethylen (POM).
  • Gewinde G 3/8 aus Messing.
  • Baureihe mit Nenndurchfluss Qn 60 bis 875 l/min.

Typische Anwendungen

Ventile, Verteiler und Wartungsgeräte, die über Steckanschlüsse angebunden werden. Anschlussbild des QR1-S-RAS-G038-DA12: Außengewinde G 3/8, Steckhülse Ø 12 mm.

Technische Daten

VerschraubungstypSteckverschraubung
Druckluftanschluss 1Außengewinde G 3/8
Druckluftanschluss 2Steckhülse Ø 12 mm
Betriebsdruck-1 bis 16 bar
Umgebungstemperatur-20 bis 80 °C
Mediumstemperatur-20 bis 80 °C
Werkstoff GehäusePolyoxymethylen (POM)
Werkstoff DichtungenAcrylnitril-Butadien-Kautschuk (NBR)
Werkstoff GewindeMessing
Nenndurchfluss Qn (Baureihe)60 bis 875 l/min
BaureiheQR1-S Standard
TypQR1-S-RAS-G038-DA12
MaterialnummerR412005074
Gewicht0,05 kg
HerstellerAventics
Hersteller-Nr.R412005074
Zolltarifnummer73072290
GPSR HerstellerdatenAVENTICS GmbH, Ulmer Straße 4, DE-30880 Laatzen, aventics.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
UrsprungslandDeutschland
WerkstoffPOM
BauformSteckverschraubung
GewindeG 3/8
DichtmaterialNBR
Arbeitsdruck max. [bar]16
MediumDruckluft
GewindeartAußengewinde
Betriebsdruck max [bar]16
Temperaturbereich-20-80 °C
Temperatur (max.)80
